Vimar By-me Plus Manuel Installateur page 160

Système By-me Plus
Gestion de l'énergie

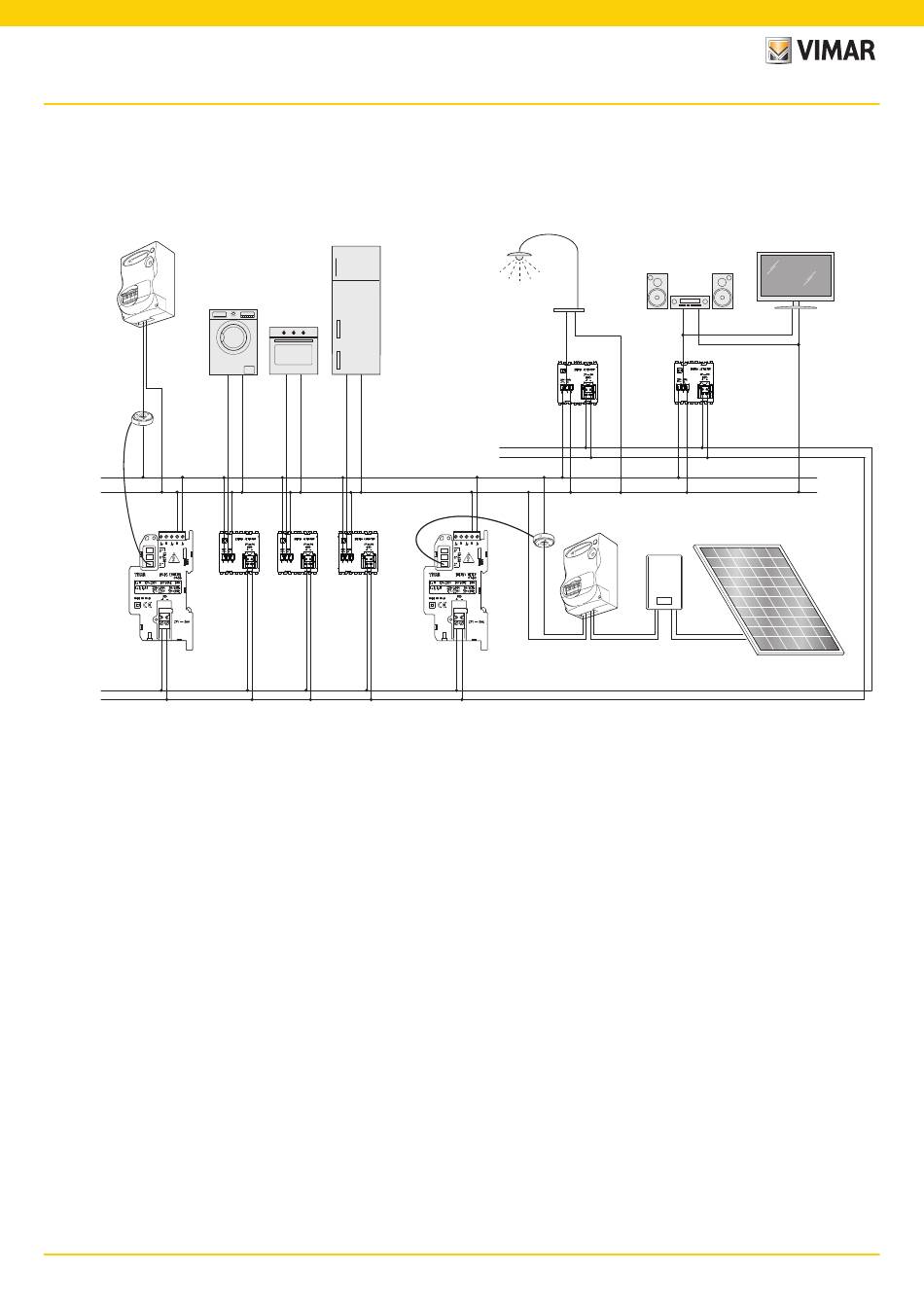

n Installation monophasée AVEC PRODUCTION À DISTANCE
Dans ce type d'installation, le câble à la sortie du compteur de production n'arrive pas au même coffret que le câble du compteur bi-directionnel.
Il n'est donc pas possible d'utiliser directement 2 capteurs de courant sur le module de contrôle des charges 01455 (la longueur du câble des capteurs est de 40
cm), il faut installer un compteur d'énergie 01450 pour contrôler le courant produit (comme sur la figure ci-dessous).
Compteur bi-directionnel
01457
01458
L
N
20537
01455
19537
14537
+
BUS
–
158
20537 20537
01450
19537 19537
14537 14537
20537
19537
14537
+
BUS
–
N L
01457
01458
Compteur de production
20537
19537
14537
INVERTER
L
N
