MANUEL D'INSTRUCTIONS –
LISTE DES PIÈCES
INSTRUCTIONS

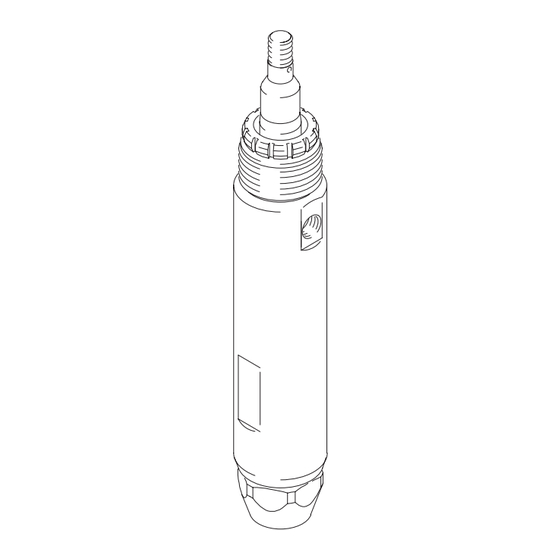

Bas de pompe
EN ACIER INOXYDABLE
Pression maximum de service 204 bars
Modèle 238348, Série A
Ce manuel contient des mises
en garde et des informations importantes.
À LIRE ET CONSERVER COMME
RÉFÉRENCE.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1996, GRACO INC.
308650F
Rév. H
06184

Publicité

Table des Matières
loading

Sommaire des Matières pour Graco 238348

  • Page 1 EN ACIER INOXYDABLE Pression maximum de service 204 bars Modèle 238348, Série A 06184 GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1996, GRACO INC.
  • Page 2: Symbole De Mise En Garde

    D Lire tous les manuels d’instructions, panneaux et étiquettes avant de mettre le matériel en service. D N’utiliser ce matériel que conformément à sa destination. En cas de doute, appeler le distributeur Graco. D Ne pas altérer ou modifier ce matériel. N’utiliser que des pièces et accessoires Graco.
  • Page 3: Danger D'injection

    MISE EN GARDE DANGER D’INJECTION Toute pulvérisation en provenance du pistolet, de fuites ou de composants endommagés risque d’injecter du produit dans le corps et d’entraîner des blessures extrêmement graves, voire une amputation. Une projection de produit dans les yeux ou sur la peau peut également causer des blessures graves. D Une injection de produit sous la peau peut avoir l’air d’une simple coupure, mais c’est en fait une blessure grave qui exige des soins médicaux immédiats.
  • Page 4: Danger D'incendie Et D'explosion

    MISE EN GARDE DANGER D’INCENDIE ET D’EXPLOSION Si le matériel n’est pas convenablement relié à la terre et si les locaux sont mal ventilés, des flammes ou des étincelles peuvent générer des conditions de danger et provoquer un incendie ou une explosion avec risque de blessure grave.
  • Page 5 Pistolet de pulvérisation: la mise à la terre est réalisée par le branchement d’un flexible produit et d’une pompe REMARQUE: Toujours utiliser des pièces et accessoires correctement reliés à la terre. d’origine Graco disponibles chez votre distributeur Graco. Réservoir produit: respecter la réglementation locale. Mise à la terre Objet pulvérisé: selon le code local.
  • Page 6: Remarques

    Remarques 308650...
  • Page 7: Procédure De Décompression

    Procédure de décompression Écrou de garniture/coupelle de lubrification Avant de démarrer, remplir l’écrou de presse-étoupe (2) de MISE EN GARDE produit d’étanchéité Graco (TSL) ou de solvant compatible. Voir Fig. 1. DANGER D’INJECTION La pression du système doit être relâchée manuellement pour empêcher tout démar-...
  • Page 8 Fonctionnement Rincer la pompe avec un produit compatible avec le produit Rinçage de la pompe avant sa première mise pompé et avec les pièces du système en contact avec le en service produit. Se renseigner auprès du fabricant ou du fournisseur La pompe a été...
  • Page 9: Guide De Dépannage

    Guide de dépannage Relâcher la pression. MISE EN GARDE Rechercher toutes les causes et problèmes possibles Pour réduire les risques de blessure grave à chaque avant de démonter la pompe. décompression, toujours suivre la Procédure de décompression (page 7). PROBLÈME CAUSE SOLUTION La pompe ne fonctionne...
  • Page 10: Démontage Du Bas De Pompe

    Remonter le bas de pompe comme indiqué dans le placer les deux. Si le démontage de la chemise s’avère manuel système séparé. difficile, contacter la division usine ou le représentant Graco le plus proche pour commander l’outillage de démontage Serrer l’écrou de presse-étoupe (2) au couple juste de chemise 238943.
  • Page 11 Entretien Serrer au couple de 81–108 N.m. Monter la broche dans le trou supérieur. Enduire de lubrifiant. Serrer au couple de 142–156 N.m. Serrer au couple de 2,0–2,6 N.m. Enduire le filetage de produit d’étanchéité. 06183 Fig. 2 308650...
  • Page 12: Vue Éclatée

    Vue éclatée 06163 Fig. 3 12 308650...
  • Page 13: Caractéristiques Techniques

    Vue éclatée Rep. Réf. Désignation Qté Rep. Réf. Désignation Qté 191878 TIGE de pompe, 257 mm 188626 RONDELLE d’appui comprend 1a, 1b 189593 CAGE, bille 100063 GOUPILLE, fendue 102972 BILLE, métallique, 191227 BROCHE, droite diamètre 22 mm (7/8”) 191234 ÉCROU, presse-étoupe 238365 SOUPAPE, pied 191232...
  • Page 14: Garantie

    Garantie Graco garantit que tout le matériel mentionné dans ce manuel et fabriqué par Graco et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente par un distributeur Graco agréé à l’acheteur et utilisateur initial. Sauf garantie spéciale plus large ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
