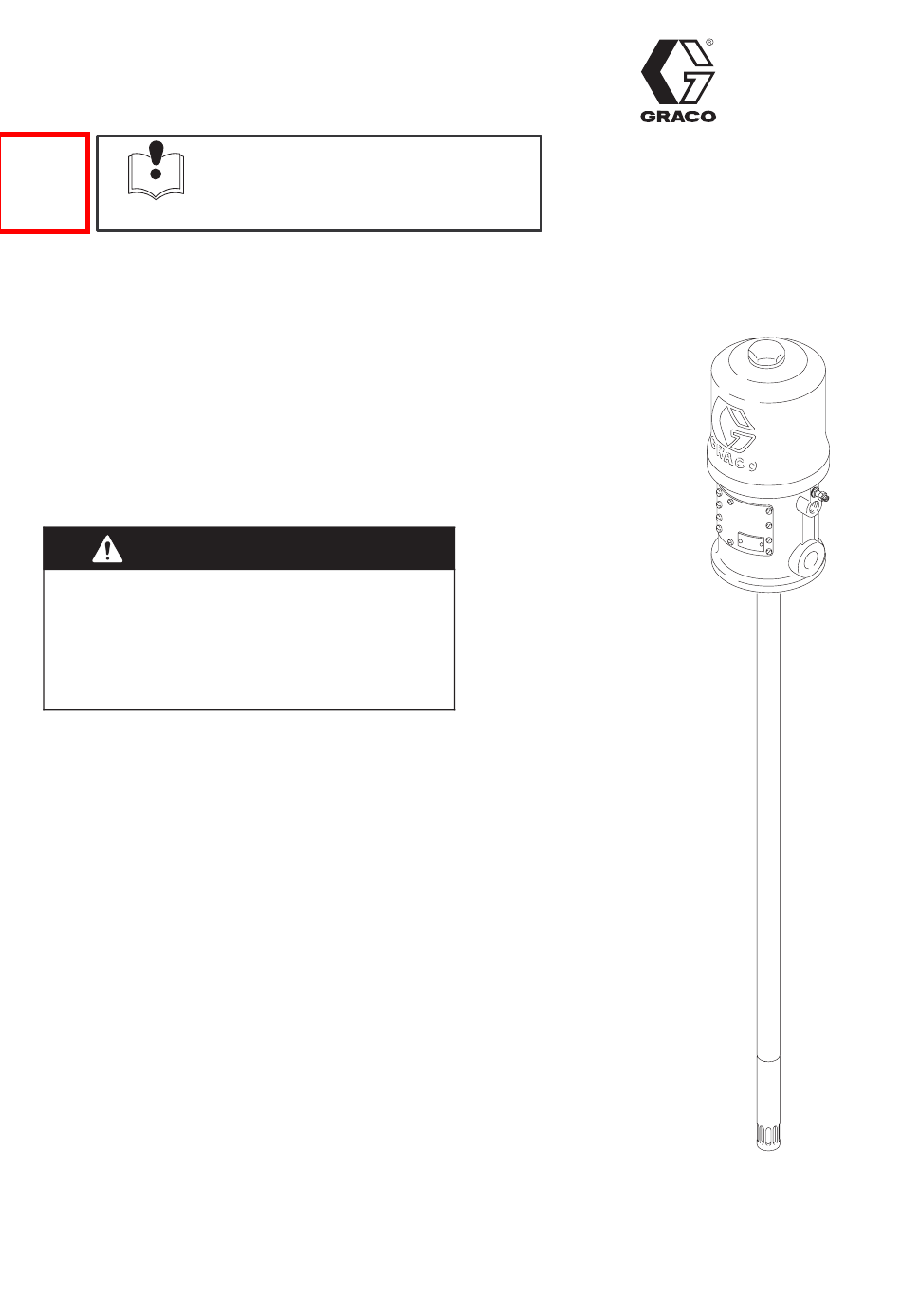

MANUEL D'INSTRUCTIONS –
LISTE DES PIÈCES
INSTRUCTIONS

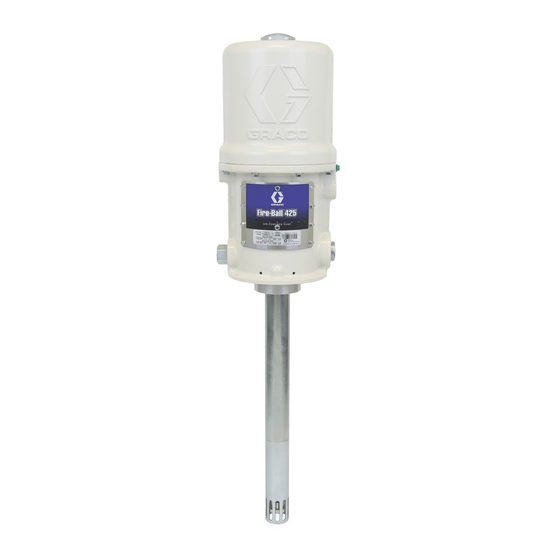

Pompe PrésidentR Rapport 75:1
Pour produits lubrifiants
Pression maximum d'entrée d'air: 0,7 MPa (7 bar)
Pression maximum de service: 52 MPa (517 bars)
Modèle 239–729, série A longueur pour fût de 55 kg
Modèle 239–730, série A longueur pour fût de 180 kg
Modèle 239–731, série A courte longueur
MISE EN GARDE
Ces pompes sont conçues pour le pompage exclusif de
lubrifiants et graisses non corrosifs et non abrasifs. L'utilisa-
tion de ces pompes à d'autres fins peut générer des
conditions de fonctionnement dangereuses et provoquer la
rupture de pièces pouvant engendrer une injection de
produit ou d'autres blessures graves ou encore un incendie
ou une explosion.
Ce manuel contient des mises en garde
et des informations importantes.
À LIRE ET CONSERVER COMME
RÉFÉRENCE.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1997, GRACO INC.
Le premier choix
quand la qualité
compte. t
Modèle 239-730
308777F
Rév. B
06306
Publicité
Table des Matières
Manuels Connexes pour Graco President Rapport 75:1
Sommaire des Matières pour Graco President Rapport 75:1
- Page 1 06306 GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1997, GRACO INC.
-
Page 2: Table Des Matières
D Écarter les flexibles des zones de circulation, des bords coupants, des pièces en mouvement et des surfaces chaudes. Ne pas exposer les flexibles Graco à des températures supérieures à 66_C ou inférieures à –40_C. D Porter un casque anti-bruit pour faire fonctionner ce matériel. -
Page 3: Dangers D'injection
MISE EN GARDE DANGERS D’INJECTION Toute projection de produit provenant de la vanne, de fuites ou de composants défectueux risque de provoquer une injection de produit dans le corps et des blessures extrêmement graves pouvant nécessiter une amputation. Une projection de produit dans les yeux ou sur la peau peut également causer des blessures graves. D Une injection de produit sous la peau est une blessure grave. -
Page 4: Danger D'incendie Et D'explosion
D Le moteur pneumatique expulse tout fluide ajouté à l’air d’arrivée. D Graco ne fabrique ni ne fournit les produits chimiques réactifs susceptibles d’être utilisé avec ce matériel et n’est pas responsable des blessures, pertes de biens, dommages, frais ou réclamations (directs ou consécutifs) découlant de l’utilisation de tels produits chimiques. -
Page 5: Remarques
Remarques 308777... - Page 6 D En cas de montage de la pompe directement sur le réser- REMARQUE: Toujours utiliser des pièces et accessoires voir d’alimentation, positionner la pompe de manière que d’origine Graco disponibles chez votre la soupape d’admission ne soit pas à plus de 25 mm du distributeur Graco.
-
Page 7: Installation Type
Brancher un flexible de distribution (F) sur la sortie 3/8 npt(f) et accessoires du système. Contactez votre distributeur de la pompe. Monter un pistolet ou une vanne de distribution Graco pour toute assistance dans la conception d’un appropriée (G) sur le flexible. système répondant à vos besoins propres. -
Page 8: Procédure De Décompression
Fonctionnement Démarrage et réglage MISE EN GARDE Ouvrir la vanne d’air principale de type purgeur. Ouvrir la D Cette pompe est conçue UNQUEMENT pour le pom- vanne de distribution et ouvrir lentement le régulateur d’air page de lubrifiants et de graisses non corrosifs et non jusqu’à... -
Page 9: Guide De Dépannage
Guide de dépannage Avant d’intervenir sur cet équipement, toujours relâcher la MISE EN GARDE pression. Pour réduire les risques de blessures corporelles graves lors de chaque décompression, toujours suivre la Procé- REMARQUE: Avant de démonter la pompe, passer en re- dure de décompression de la page8. -
Page 10: Entretien
Entretien Les lèvres des joints en V doivent être orientées vers le haut. Rep. 8 (joint en cuivre) et rep. 4* (goupille Serrer de 68 à 95 N.m. fendue), voir le Plan éclaté page 12. Compris dans le kit de répara- tion 239-734 qui peut être acheté... -
Page 11: Réparation Du Bas De Pompe
Entretien Placer le tube montant (26) dans un étau et démonter le MISE EN GARDE piston. Sortir le logement des joints (16) du tube montant (26) et sortir les joints du logement. Pour réduire les risques de blessures corporelles graves lors de chaque décompression, toujours suivre la Procé- Maintenir le corps de la soupape d’admission (13) dans dure de décompression de la page 8. -
Page 12: Vue Éclaté
Vue éclatée 06307A Le kit de réparation 239–734 est destiné à l’entretien du bas de pompe (pièces repérées par un astérisque) et de la partie du presse-étoupe du moteur pneumati- que (pièces repérées par une double croix). Les procédures d’installation des pièces du presse-étoupe figurent dans le manuel d’instructions du moteur pneumatique, 306–982, qui fait partie du kit de réparation 239–734. -
Page 13: Liste Des Pièces
Liste de pièces Modèle 239–729, série A longueur pour fût de 55 kg Modèle 239–730, série A longueur pour fût de 180 kg Modèle 239–731, série A courte longueur Rep. Rep. Réf. No Désignation Qté Réf. No Désignation Qté 206–078 MOTEUR PNEUMATIQUE 192-426 BAGUE, mâle... -
Page 14: Dimensions
Dimensions Sortie produit Sortie produit 3/8 npt 3/8 npt 369,9 mm 369,9 mm Diamètre Diamètre 165,1 mm (6,5“) 165,1 mm (6,5“) 855 mm 678 mm 1048 mm 1224 mm Entrée Entrée produit produit 1/2 npt(f) 06306 1/2 npt(f) Modèle 205-729, série A Modèle 239-730, série A Sortie produit 3/8 npt... -
Page 15: Schéma Des Trous De Fixation
Schéma des trous de fixation Diam. 82,6 mm (3 1/4”) Deux trous de 7,94 mm (5/16”) sur une circonférence de perçage de 108 mm (1/4”) 53,18 mm Diam. 22,2 mm (7/8”) 06337 Caractéristiques techniques Rapport de pression produit ..............75:1 Plage de pression d’air de service . -
Page 16: Synthèse De Modification Du Manuel
Garantie Graco standard Graco garantit que tout le matériel fabriqué par Graco et portant son nom est exempt de défaut de matière et de fabrication à la date de la vente par un distributeur Graco agréé à l’acheteur et utilisateur initial. Sauf garantie spéciale, accrue ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
