Guide d'installation
3

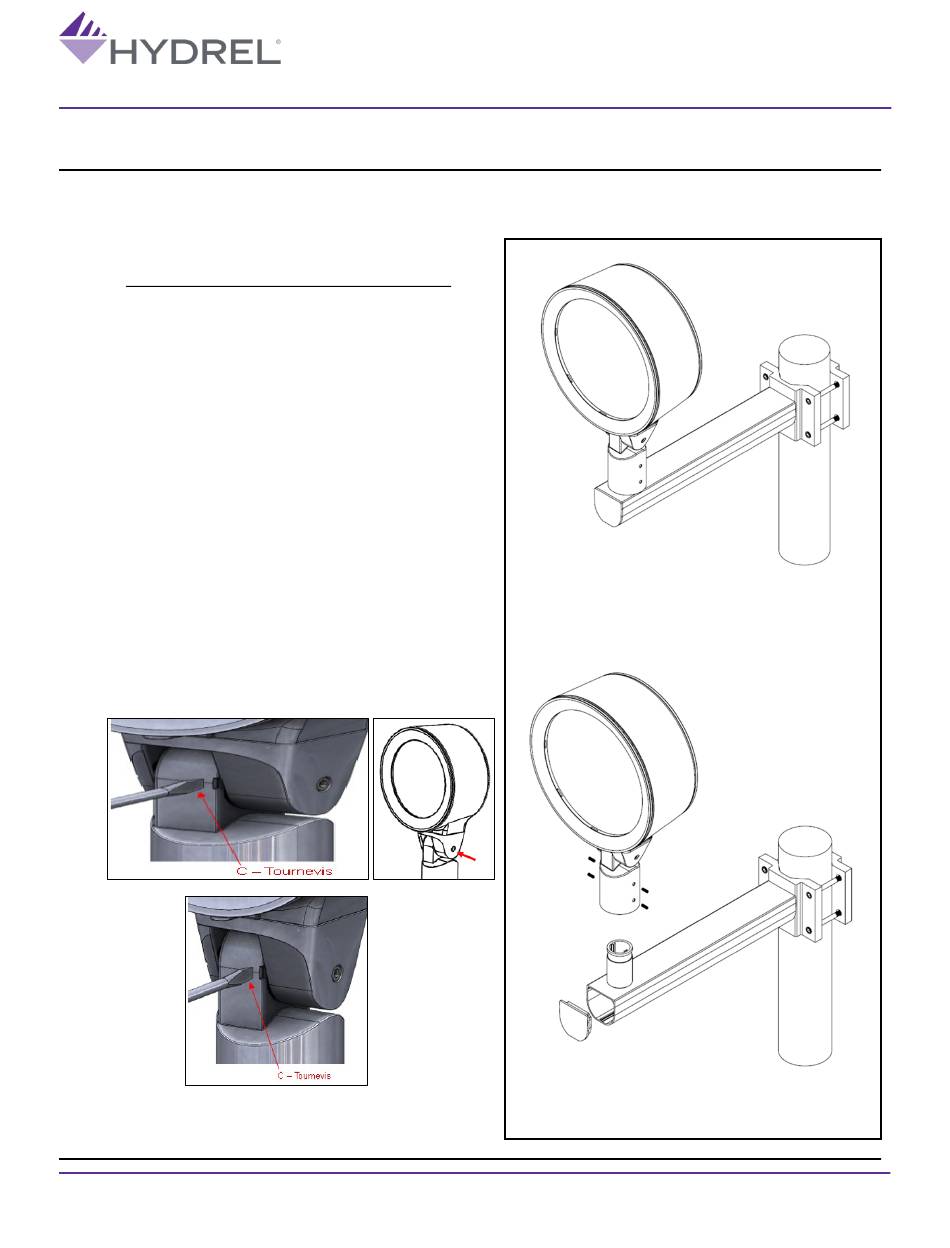

Version articulée :
Fixez le luminaire à l'accessoire de montage.
Pour ce faire, ouvrez le compartiment de
jonction de l'accessoire de montage et placez
le luminaire sur ce dernier (tenon fourni pour
les versions articulées). Fixez le luminaire à
l'accessoire de montage (section du tenon) à
l'aide des quatre attaches fournies (serrez à
40 po-lb) et effectuez toutes les connexions de
câbles.
Orientez le luminaire.
A. Relâchez la fixation articulée.
B. Trouvez la fente de dégagement du
blocage.
C. Insérez un tournevis plat assez large dans
la fente et tirez sur la poignée du tournevis
en l'éloignant du corps du luminaire pour
débloquer l'articulation.
D. Orientez le luminaire, puis resserrez la
fixation articulée à 95 po-lb.
REMARQUE : HYDREL SE RÉSERVE LE DROIT DE MODIFIER CES CARACTÉRISTIQUES SANS AVIS PRÉALABLE.
Toutes les dimensions indiquées sur cette fiche doivent être prises à titre de référence :
« À n'utiliser qu'à titre informatif. Ne régit pas les exigences de fabrication ni d'inspection. » (ANSI Y14.5-1973)
Caractéristiques du projecteur
d'ambiance architectural
Modèle SAF28
Nom du produit | 17-06-21 | RÉV. – 3
©2019 Hydrel Rev. | One Lithonia Way, Conyers, GA 30012
Téléphone : 1 800 705-SERV (7378) | www.hydrel.com
9
