Guide d'installation
4

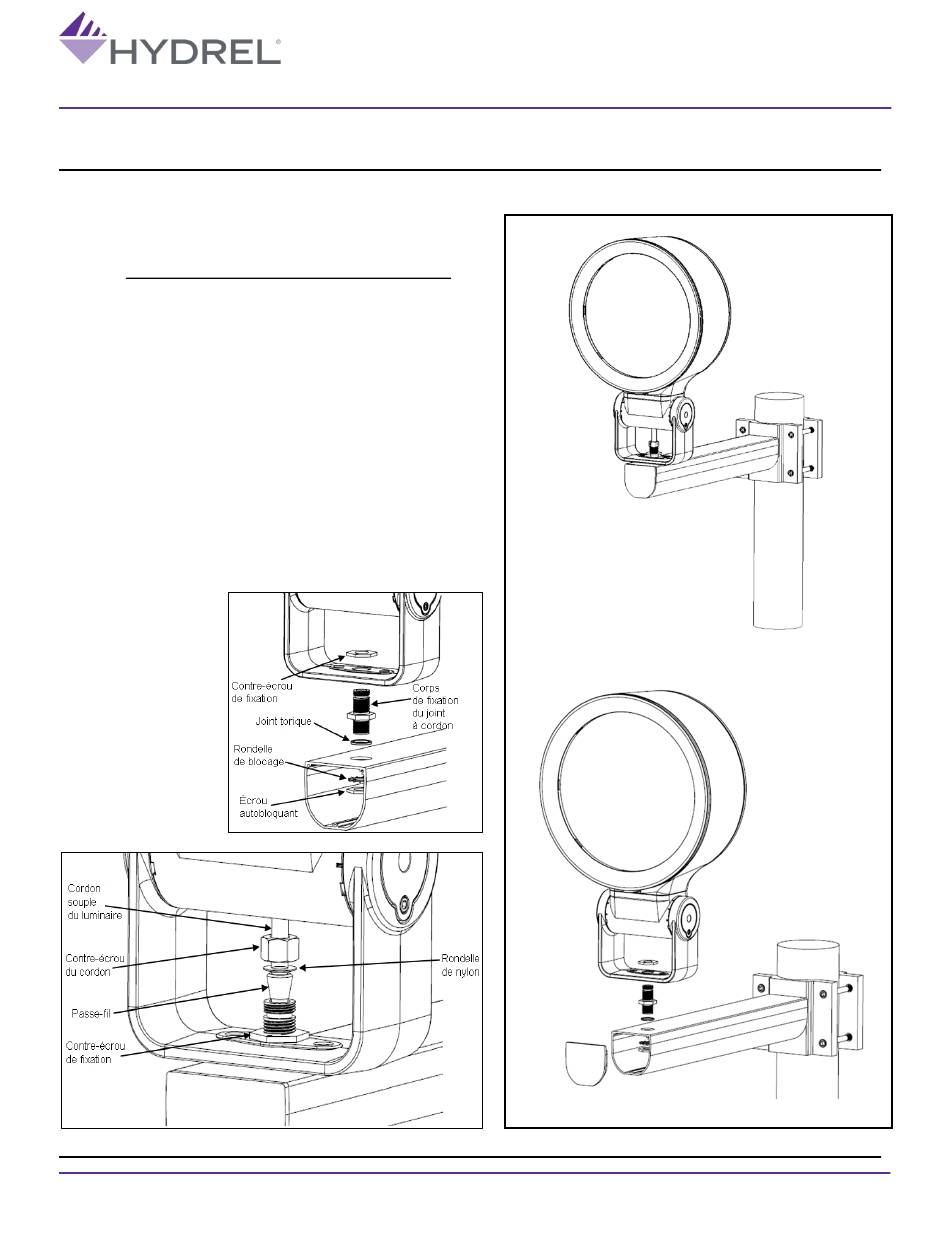

Version sur fourche :
Fixez le luminaire à l'accessoire de montage.
a. Ouvrez le compartiment de jonction de
l'accessoire de montage, puis fixez le corps
de fixation du joint à cordon et le joint
torique fourni à l'accessoire de montage à
l'aide du contre-écrou et de la rondelle de
blocage (serrez à 95 po-lb).
b. Enfilez le contre-écrou du cordon, la
rondelle de nylon et le passe-fil sur le
cordon souple du luminaire.
c. Fixez la fourche du luminaire à l'accessoire
de montage à l'aide du contre-écrou de
fixation (serrez à 95 po-lb).
d. Acheminez le cordon souple du luminaire
dans l'accessoire de montage, effectuez les
connexions électriques et fixez ledit cordon à
l'aide de son contre-écrou (serrez à 65 po-lb).
REMARQUE : HYDREL SE RÉSERVE LE DROIT DE MODIFIER CES CARACTÉRISTIQUES SANS AVIS PRÉALABLE.
Toutes les dimensions indiquées sur cette fiche doivent être prises à titre de référence :
« À n'utiliser qu'à titre informatif. Ne régit pas les exigences de fabrication ni d'inspection. » (ANSI Y14.5-1973)
Caractéristiques du projecteur
d'ambiance architectural
Modèle SAF28
Nom du produit | 17-06-21 | RÉV. – 3
©2019 Hydrel Rev. | One Lithonia Way, Conyers, GA 30012
Téléphone : 1 800 705-SERV (7378) | www.hydrel.com
10
