Guide d'installation

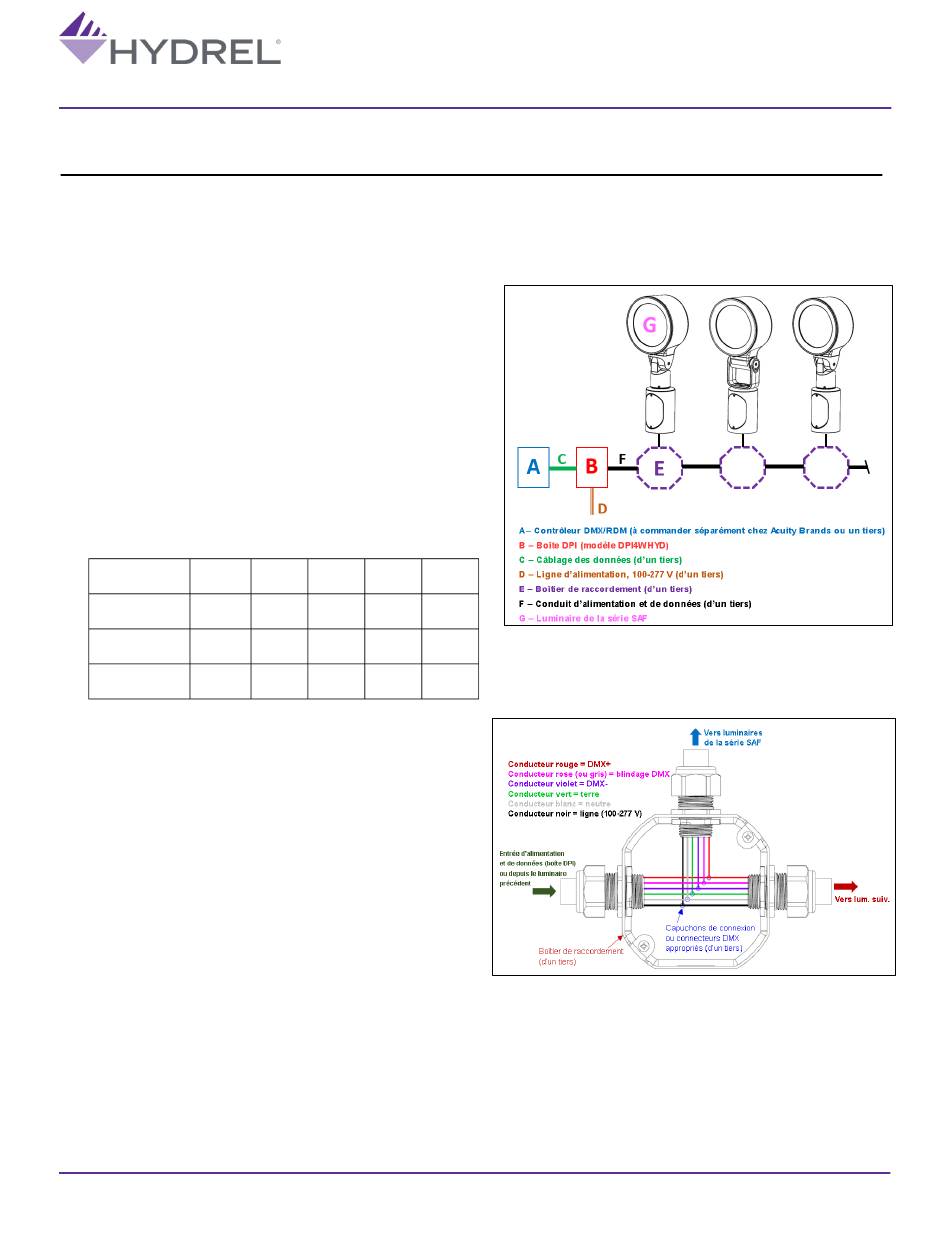

2.5.2 Option en série
Dans une connexion en série, la longueur de câble
entre le luminaire et la boîte de raccordement ne doit
pas dépasser 3 pi (0,9 m). Si vous avez besoin de
câbles plus longs, consultez l'usine. Il est
déconseillé d'utiliser plus de 4 boîtes de
répétition DMX/RDM (DPI4WHYD) en rangée
linéaire, ou une boîte de répétition DMX/RDM
(DPI4WHYD) avec 4 rangées de 32 luminaires. La
longueur totale d'une rangée DMX est limitée à
32 luminaires ou à 1000 pi (305 m). (Veuillez
consulter en usine pour de plus longues rangées.)
Reportez-vous au tableau ci-dessous pour connaître le
nombre maximal de luminaires par rangée.
Modèle de
Watts
luminaire
SAF7
45 W
RGB/RGBW
SAF14
100 W
RGB/RGBW
SAF28
200 W
RGB/RGBW
Remarque : La fiche de données indique qu'il faut
utiliser des câbles de calibre américain 14 avec des
terminaisons de 16 A max. à la fin de chaque rangée
de luminaires sur le câble de réseau du DMX (fournis
par des tiers, ou inclus avec le DPI4WHYD).
Câbles de réseau DMX recommandés :
Une paire torsadée, pour les données
+/données - (peut être blindée), et un
conducteur de données commun sont requis
Doit être approprié pour des réseaux RS485 :
o
Impédance caractéristique ~120 ohm
o
Faible capacitance
o
Câble A4 Synergy SYA
o
Autres (Belden 9842, 9729, 9829; etc.)
N'UTILISEZ JAMAIS :
De câble micro ni de câble générique
Un mélange de différents câbles sans répéteur
Reportez-vous aux exigences de l'Article 725 du
Code national d'électricité. Une barrière est
nécessaire dans la boîte de raccordement pour
séparer les câbles de classe 1 de ceux de classe 2.
REMARQUE : HYDREL SE RÉSERVE LE DROIT DE MODIFIER CES CARACTÉRISTIQUES SANS AVIS PRÉALABLE.
Toutes les dimensions indiquées sur cette fiche doivent être prises à titre de référence :
« À n'utiliser qu'à titre informatif. Ne régit pas les exigences de fabrication ni d'inspection. » (ANSI Y14.5-1973)
120 V
208 V
240 V
277 V
32
32
32
19
32
32
9
16
19
Caractéristiques du projecteur
d'ambiance architectural
Modèle SAF28
32
32
22
Nom du produit | 17-06-21 | RÉV. – 3
©2019 Hydrel Rev. | One Lithonia Way, Conyers, GA 30012
Téléphone : 1 800 705-SERV (7378) | www.hydrel.com
14
