Guide d'installation

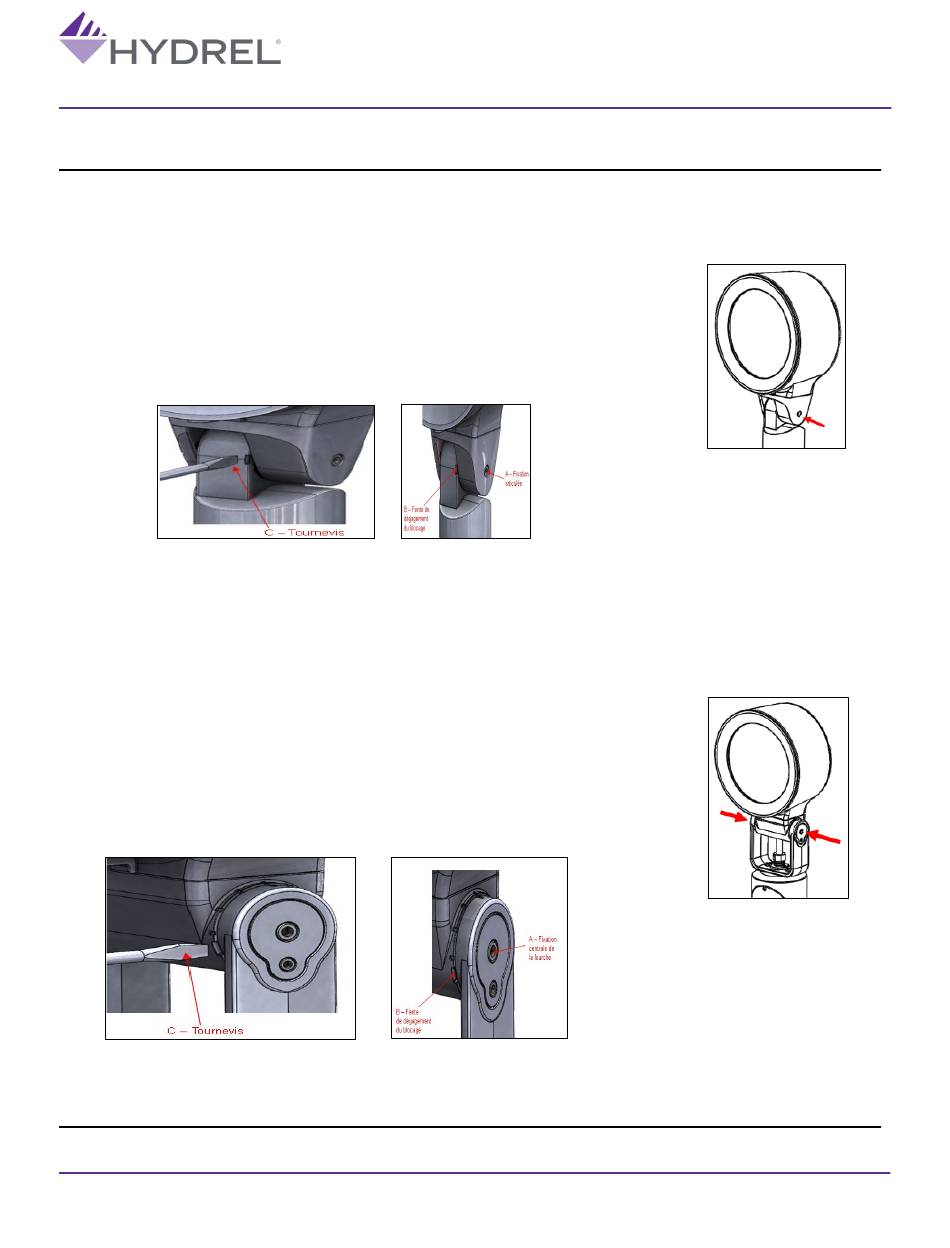

3. Orientez le luminaire.
Version articulée :
A. Relâchez la fixation articulée.
B. Trouvez la fente de dégagement du blocage.
C. Insérez un tournevis plat assez large dans la fente
et tirez sur la poignée du tournevis en l'éloignant du
corps du luminaire pour débloquer l'articulation.
D. Orientez le luminaire, puis resserrez la fixation
articulée à 95 po-lb.
Version sur fourche :
A. Desserrez les deux fixations centrales de la
fourche.
B. Trouvez les fentes de dégagement du blocage.
C. Insérez un tournevis plat assez large dans les
fentes et tirez sur la poignée du tournevis en
l'éloignant du corps du luminaire pour débloquer
la fourche.
D. Orientez le luminaire, puis resserrez les
blocages de la fourche à 65 po-lb.
REMARQUE : HYDREL SE RÉSERVE LE DROIT DE MODIFIER CES CARACTÉRISTIQUES SANS AVIS PRÉALABLE.
Toutes les dimensions indiquées sur cette fiche doivent être prises à titre de référence :
« À n'utiliser qu'à titre informatif. Ne régit pas les exigences de fabrication ni d'inspection. » (ANSI Y14.5-1973)
Caractéristiques du projecteur
d'ambiance architectural
Modèle SAF28
Nom du produit | 17-06-21 | RÉV. – 3
©2019 Hydrel Rev. | One Lithonia Way, Conyers, GA 30012
Téléphone : 1 800 705-SERV (7378) | www.hydrel.com
6
