Guide d'installation

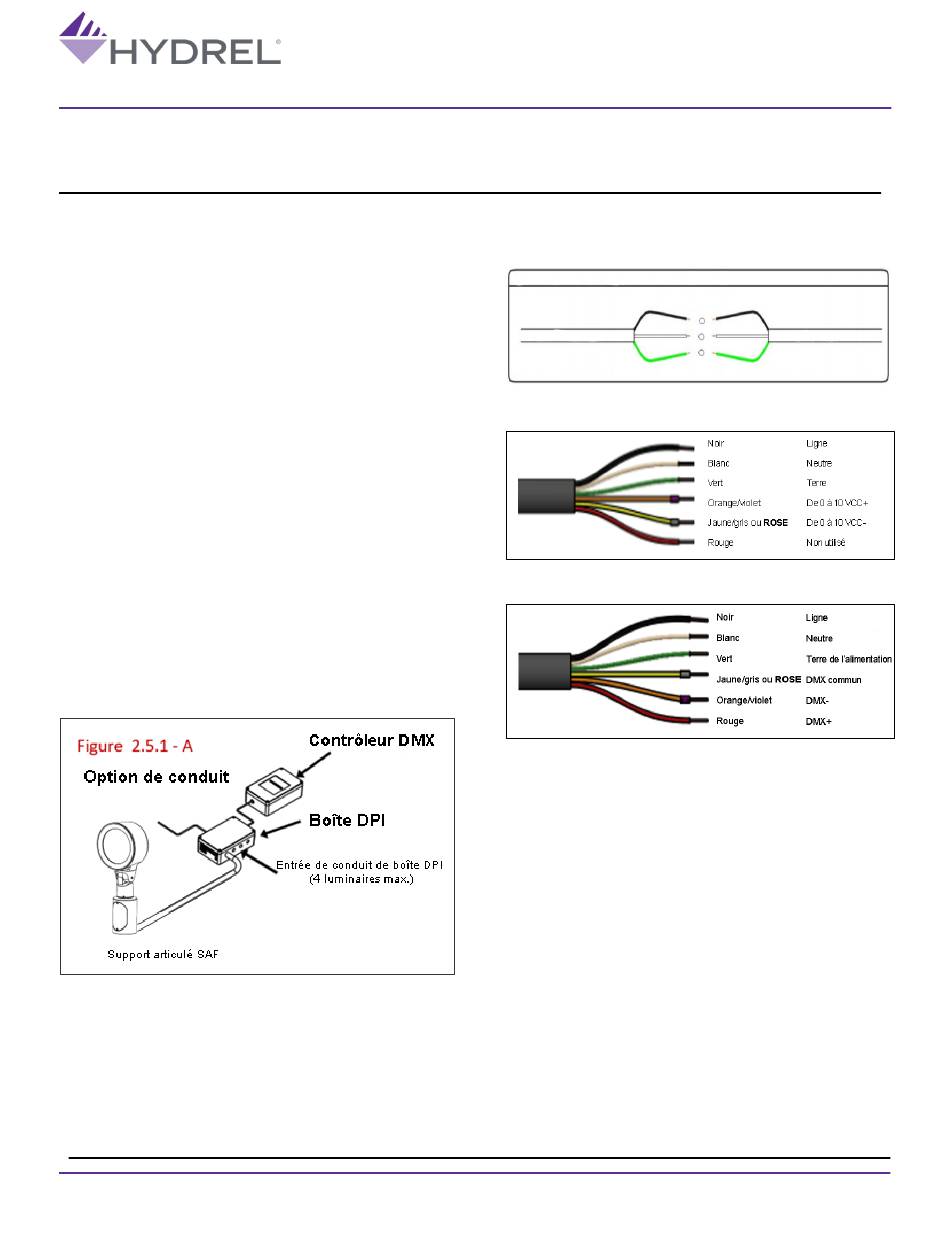

2.4 Raccordements électriques
Avertissement : Coupez l'alimentation avant
d'effectuer toute connexion électrique.
2.5.1
Pour les luminaires équipés du contrôle DMX,
une boîte DPI Acuity et un gradateur approuvé par
Acuity sont requis (pour obtenir plus de détails,
consultez les instructions d'installation du DPI INS de
Hydrel). Pour raccorder, placez les conducteurs de
contrôle jaune (DMX commun), orange (DMX-), et
rouge (DMX+) à l'extrémité du câble d'alimentation.
Effectuez les connexions requises en utilisant un
dispositif de contrôle approuvé par Acuity Brands.
Consultez les figures 2.5.1-A, 2.5.1-B et 2.5.1-C.
Avertissement : IL EST ESSENTIEL DE RESPECTER
LA POLARITÉ DES CONDUCTEURS QUI VONT DU
CONTRÔLEUR DMX AU LUMINAIRE. UNE ERREUR
DE POLARITÉ PEUT ENTRAÎNER UN
FONCTIONNEMENT INATTENDU DU CONTRÔLE,
OU DES DOMMAGES AU CIRCUIT DE CONTRÔLE
DMX DU LUMINAIRE.
REMARQUE : HYDREL SE RÉSERVE LE DROIT DE MODIFIER CES CARACTÉRISTIQUES SANS AVIS PRÉALABLE.
Toutes les dimensions indiquées sur cette fiche doivent être prises à titre de référence :
« À n'utiliser qu'à titre informatif. Ne régit pas les exigences de fabrication ni d'inspection. » (ANSI Y14.5-1973)
Caractéristiques du projecteur
d'ambiance architectural
Modèle SAF28
2. Option de gradation
3. Option DMX
Nom du produit | 17-06-21 | RÉV. – 3
©2019 Hydrel Rev. | One Lithonia Way, Conyers, GA 30012
Téléphone : 1 800 705-SERV (7378) | www.hydrel.com
12
