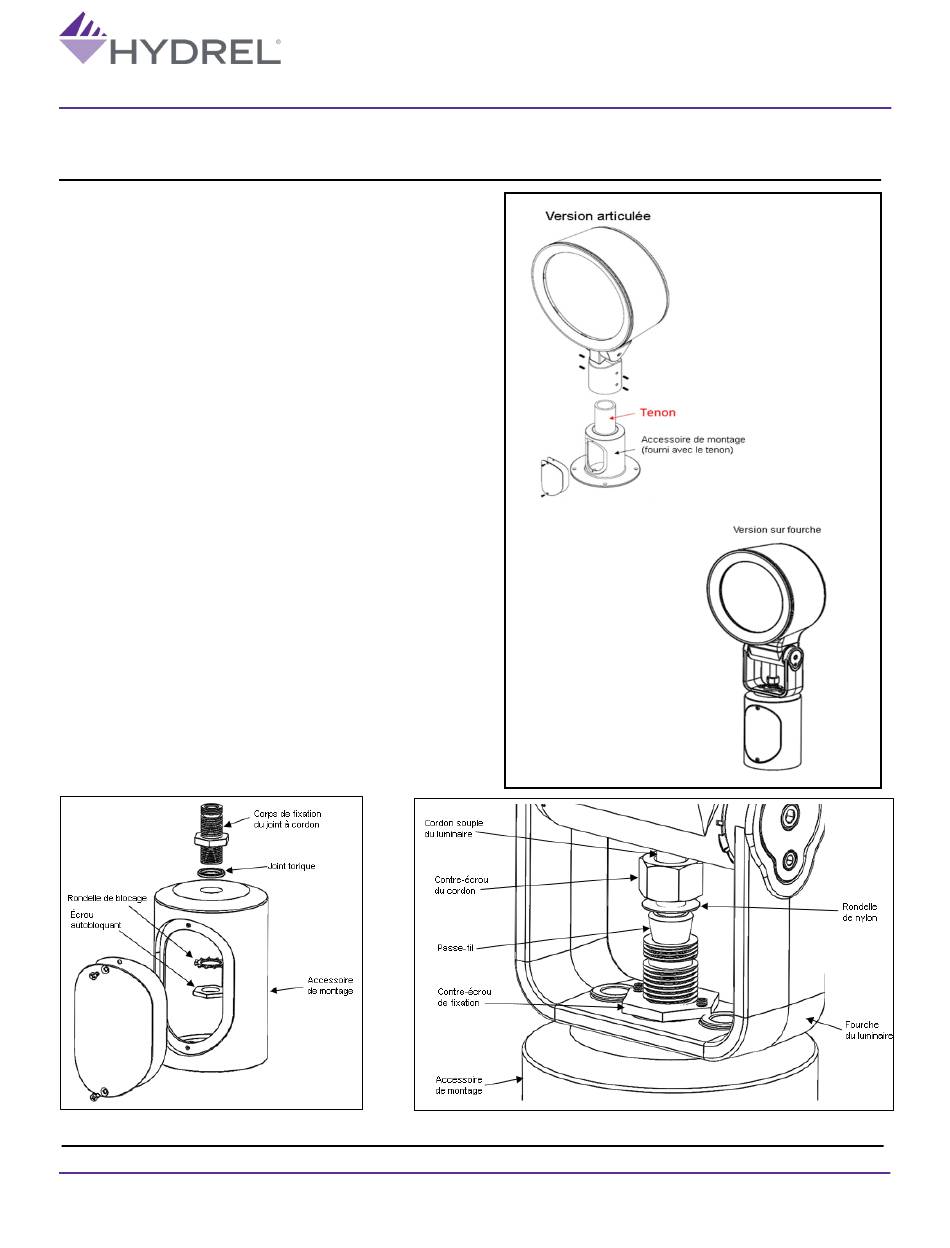

2. Fixez le luminaire à l'accessoire de montage.
Version articulée : Ouvrez le compartiment
de jonction de l'accessoire de montage et
placez le luminaire sur ce dernier (support à
tenon nécessaire pour les versions articulées).
Fixez le luminaire à l'accessoire de montage
(section du tenon) à l'aide des quatre attaches
fournies (serrez à 40 po-lb) et effectuez toutes
les connexions de câbles.
Version sur fourche :
a. Ouvrez le compartiment de jonction de
l'accessoire de montage, puis fixez le corps
de fixation du joint à cordon et le joint
torique fourni à l'accessoire de montage à
l'aide du contre-écrou et de la rondelle de
blocage (serrez à 95 po-lb).
b. Enfilez le contre-écrou du cordon, la
rondelle de nylon et le passe-fil sur le
cordon souple du luminaire.
c. Fixez la fourche du luminaire à l'accessoire
de montage à l'aide du contre-écrou de
fixation (serrez à 95 po-lb).
d. Acheminez le cordon souple du luminaire
dans l'accessoire de montage, effectuez les
connexions électriques et fixez ledit cordon à
l'aide de son contre-écrou (serrez à 65 po-lb).
