2. DESCRIPTION
400, 600 et 850 ce sont des redresseurs pour soudage MMA (électrodes enrobés) et TIG (avec torche TIG à valve). Les
modèles 600 et 850 permettent le coupage/gougeage ARC-AIR. Le réglage du courant est effectué par thyristors et est fait
localement ou à distance (optionnellement).
Ils permettent le soudage de tous les types d'électrodes (modèle 400 jusqu'à 6 mm de diamètre et modèles 600 et 850 jusqu'à 8
mm diamètre) et TIG (pour l'acier doux, l'acier inoxydable, le cuivre et le laiton).

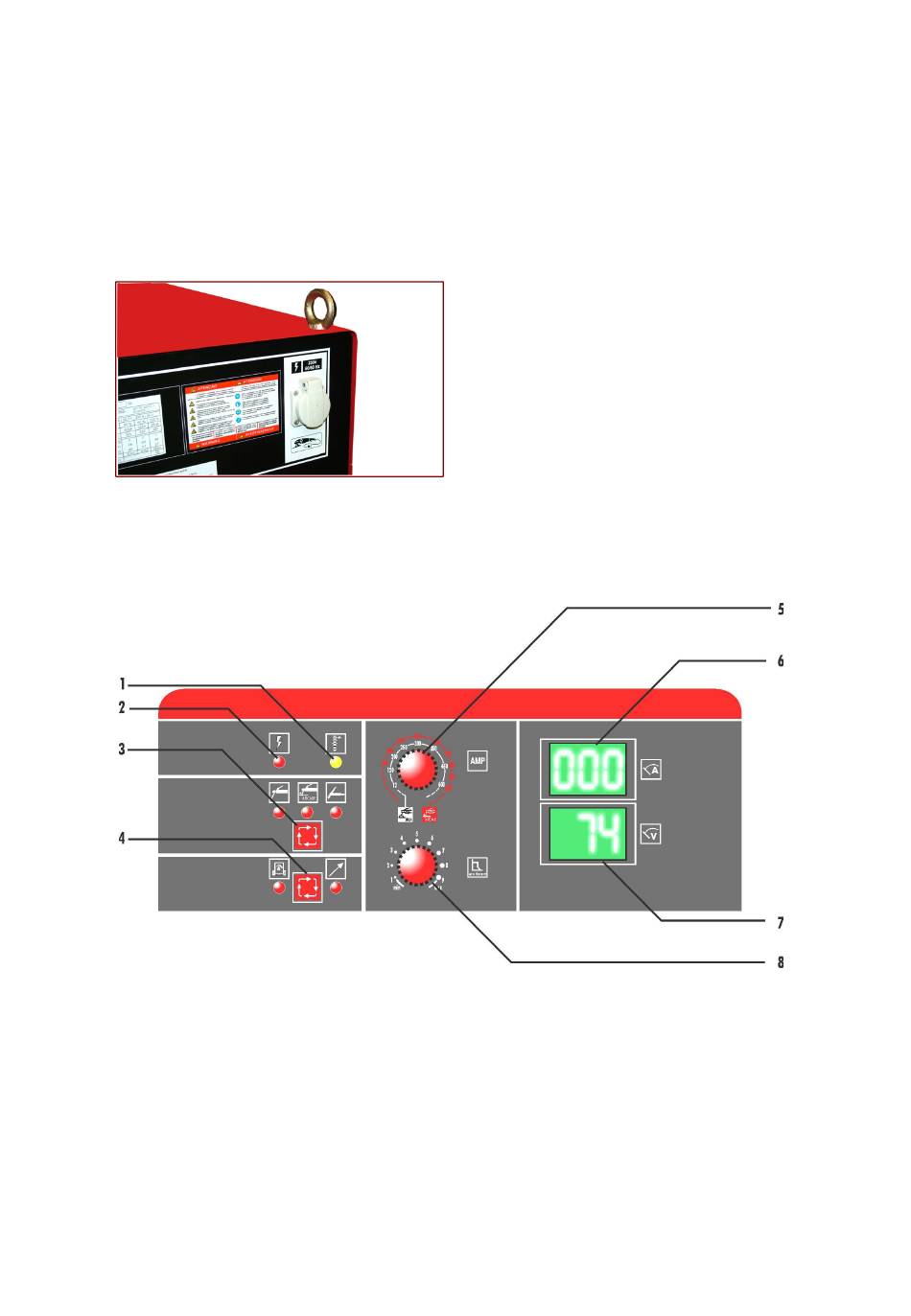

PANNEAU AVANT
1
Indicateur protection thermique
Indicateur machine sur tension
2
Sélecteur MMA/TIG (Mod. 400) ou
3
MMA/TIG/ARC-AIR (Mod. 600 et 850)
4
Sélecteur pour réglage LOCAL/REMOTE
All manuals and user guides at all-guides.com
Fig. 1
Sur le panneau arrière tous les modèles sont
équipés d'une prise monophasée de 230 V
2200 VA pour l'alimentation d'outillage
portatif électrique, l'économiseur de gaz ou
le générateur de haute fréquence pour
soudage TIG.
Il faut faire attention et ne pas utiliser les
outillages électriques pendant le soudage.
Fig. 2
Botton de réglage du courant AMP (Mod. 400) ou
5
de réglage du courant de soudage AMP et coupe
ARC-AIR (Mod. 600 et 850)
6 Ampèremètre
7 Voltmètre
8 Botton de réglage d'ARC FORCE
17
