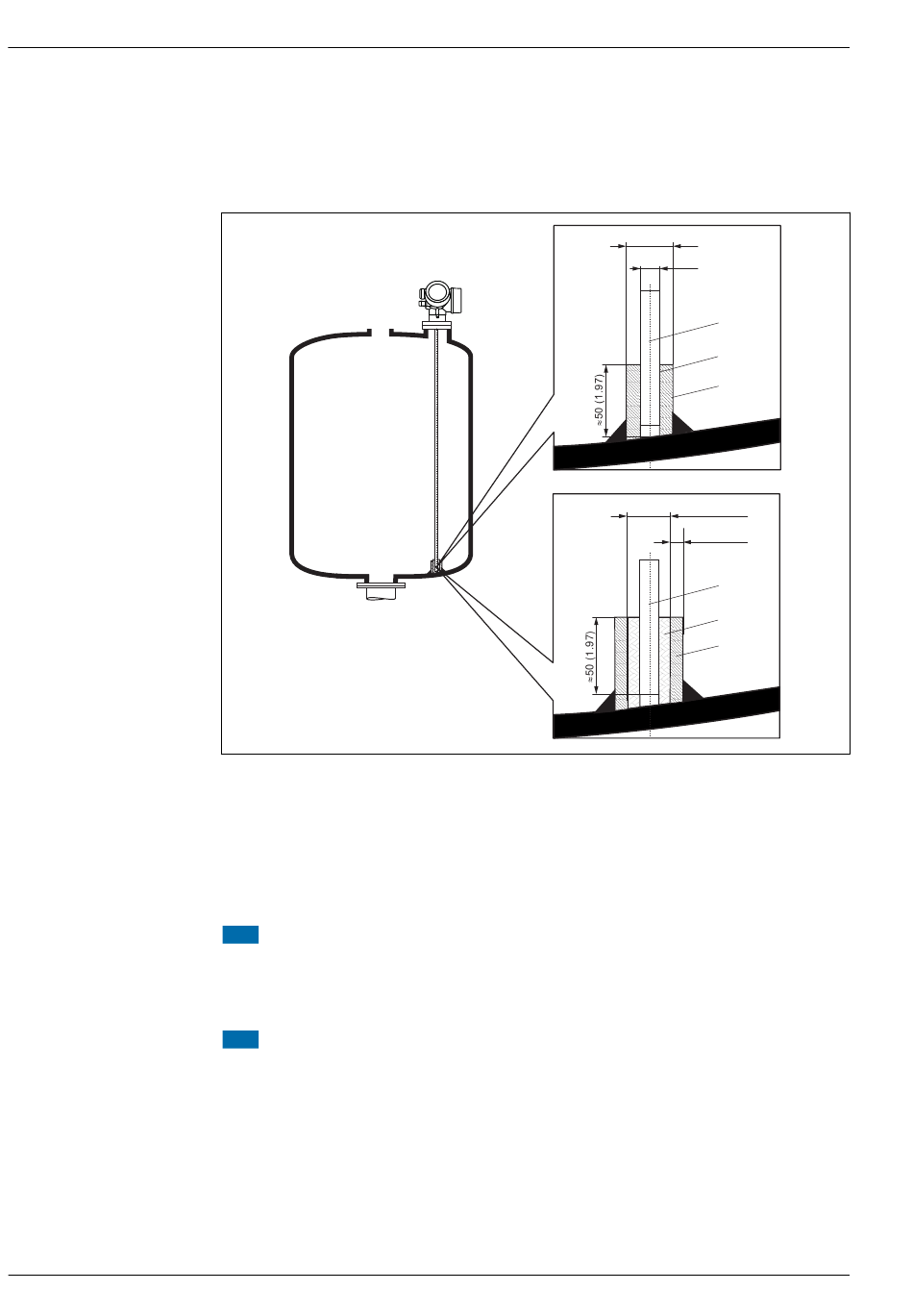

Fixation des sondes à tige
• Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft).
• Une fixation est en général nécessaire en cas d' é coulement horizontal (p. ex. par un agitateur) ou
de fortes vibrations.
• Ne fixer les sondes à tige que directement à leur extrémité.
Unité de mesure mm (in)
1 Tige de sonde, non revêtue
2 Manchon muni d' u n orifice étroit pour assurer le contact électrique entre le manchon et la tige.
3 Tube métallique court, p. ex. soudé en place
4 Tige de sonde, revêtue
5 Manchon en matière synthétique, p. ex. PTFE, PEEK, PPS
6 Tube métallique court, p. ex. soudé en place
AVIS
Une mauvaise mise à la terre de l'extrémité de la sonde peut donner lieu à des mesures
incorrectes.
‣
Utiliser un manchon muni d' u n orifice étroit pour un bon contact électrique entre le manchon et
la tige de sonde.
AVIS
Le soudage peut endommager le module électronique principal.
‣
Avant le soudage : relier la tige de sonde à la terre et retirer l' é lectronique.
Levelflex FMP56, FMP57
ø a
ø b
mm (in)
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
A0012607
