Étape 1 – Câblage sur site

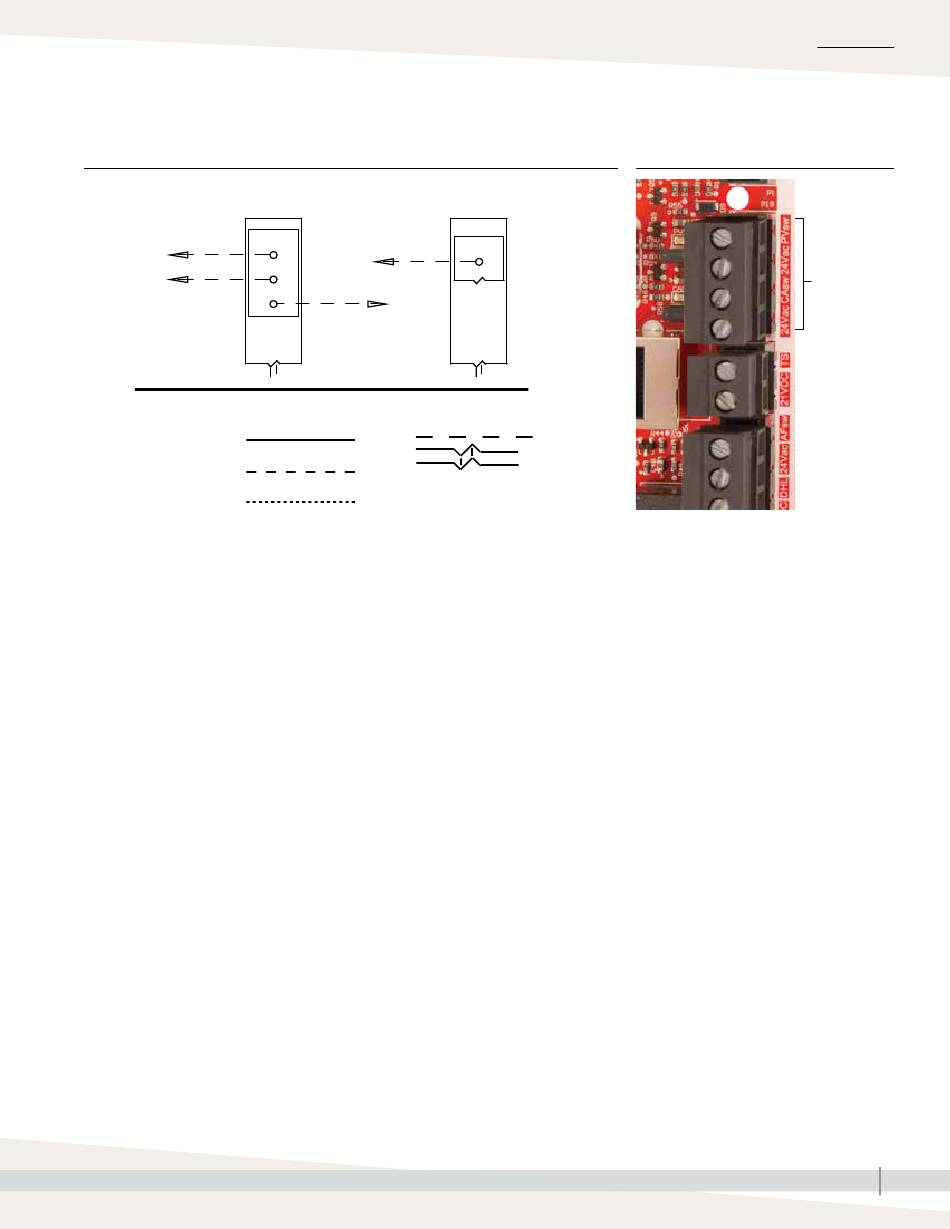

FIGURE 25-1 : CONNEXIONS DE CÂBLAGE DE RELAIS DU VAPOR-LOGIC
Relais Vapor-logic n° 1
P12
Normalement ouvert n° 1
Commun n° 1
Caractéristiques
nominales des contacts
230 V c .a ./3 A ou
30 V c .c ./3 A, option
pour les autres
Légende
Câblage du circuit de contrôle
Câblage sur site
Option en usine
VENTILATEURS DE DISPERSION AREA-TYPE ET SDU
Connecter le câblage pour les ventilateurs de dispersion Area-type et SDU en
insérant les câbles dans la prise du répartiteur à la borne P16 (étiquetée SDU) .
Serrer les vis .
COMMUTATEUR DE COMBUSTION D'AIR ET ÉVENT ÉLECTRIQUE (SYSTÈMES GTS)
Connecter le câblage pour commutateur de combustion d'air GTS et/ou évent
électrique GTS en insérant les câbles dans les prises de répartiteur aux bornes
P15 et P16 . Serrer les vis . Retirer le shunt sur J403 (air de combustion) ou J404
(évent électrique), le cas échéant .
Le commutateur de combustion d'air est sur l'amortisseur d'air de combustion .
Le commutateur d'évent indique débit d'air au niveau de l'évent électrique .
Relais Vapor-logic n° 2
P16
Normalement ouvert n° 2
Commun n° 2
Champ facultatif
Rupture vers diagramme
de connexions externes
FIGURE 25-2 : BORNE P15
Borne P15 :
24 V c .a . = Alimentation du commutateur de
CAsw = Commutateur de combustion d'air
24 V c .a . = Alimentation au commutateur évent
PVsw = Commutateur évent électrique
(entrée 24 V c .a .)
MANUEL D'INSTALLATION ET D'UTILISATION DU VAPOR-LOGIC
INSTALLATION
Borne P15
combustion d'air
(entrée 24 V c .a .)
électrique
VERSION 6
®
25
