Raccordement au réseau électrique
Le raccordement au réseau ne doit
être effectué que par un installateur
agréé. Un raccordement
incorrect peut abîmer l'appareil: dans ce cas
vous n'avez pas droit à la garantie!
La tension de raccordement (230 V avec Neutre)
doit être vérifiée à l'aide d'un voltmètre.
• Avant de raccorder l'appareil au réseau,
s'assurer obligatoirement que la tension
d'alimentation indiquée sur la plaque signalétique
corresponde à celle du réseau.
• La longueur du câble de raccordement (non
fourni avec l'appareil) doit être de 1,5 m, ce qui
vous permet de brancher l'appareil avant de le
repousser contre le mur.
• Un dispositif de séparation de l'alimentation
Electrique ayant une distance d'ouverture des
contacts d'au moins 3 mm sur tous les pôles
devra être prévus dans les canalisations fixes .
Procédé
• Ouvrez sur la paroi arrière le couvercle du
bornier de connexion à l'aide d'un tournevis et
libérez les loqueteaux qui se trouvent en bas du
bornier de connexion sur les côtés gauche et
droit.
• Il est obligatoire de serrer le câble à l'aide d'un
serre-câble pour éviter son dégagement.

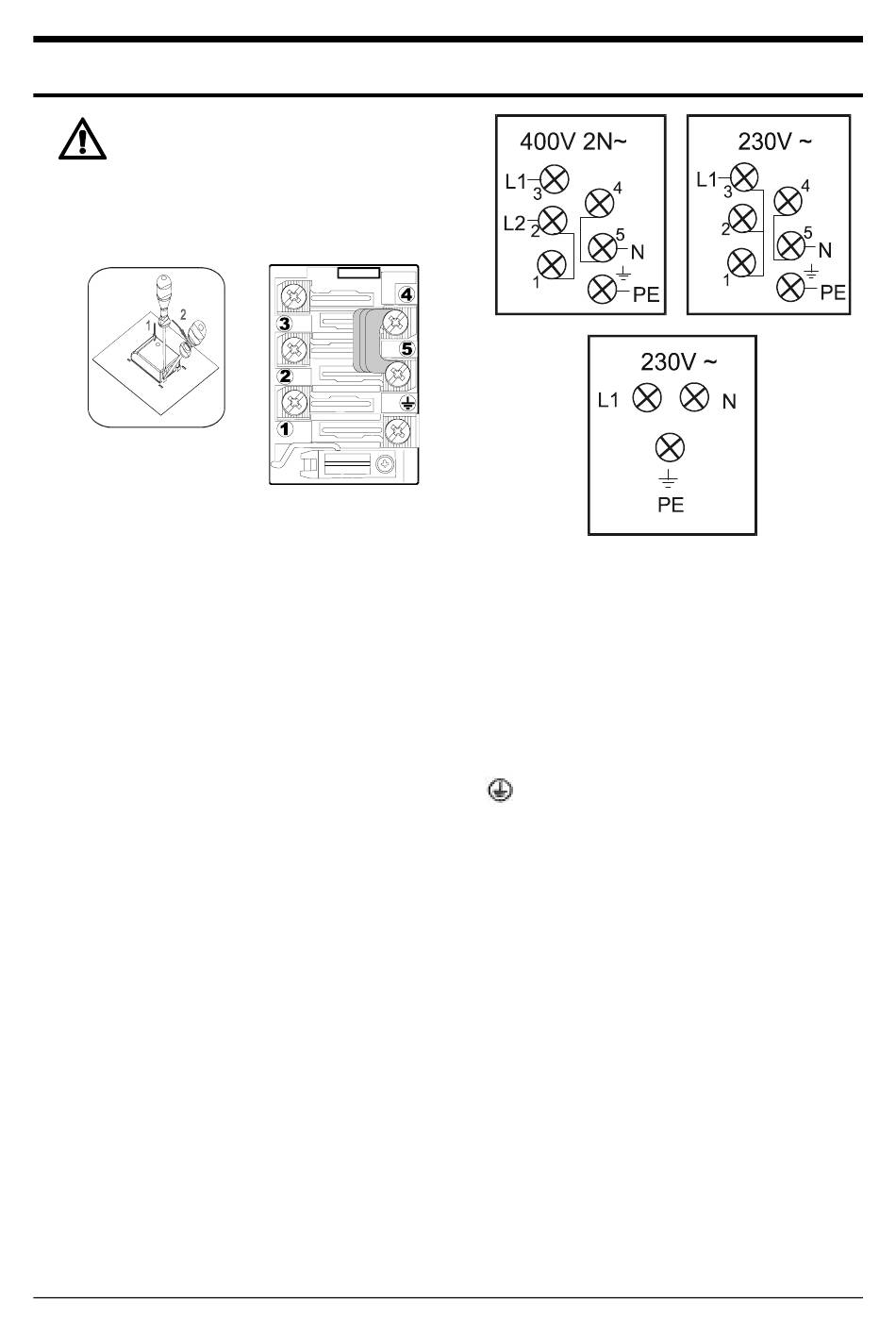

• Effectuez le raccordement conformément à un
des schémas de connexion. Si les tensions du
réseau sont différentes, les shunts doivent être
mis en place suivant les schémas.
• Vissez le serre-câble et fermez-le.
Couleurs des conducteurs
L1, L2, L3 = conducteurs extérieurs qui
transmettent le potentiel. Ils sont habituellement
de couleur noire, noire, marron.
N = conducteur neutre
Habituellement, la couleur du conducteur neutre
est bleue.
Veillez au raccordement correct du Neutre (N)!
jaune.
Notice d'utilisation et d'installation
Le conducteur de terre est de couleur vert-
31
