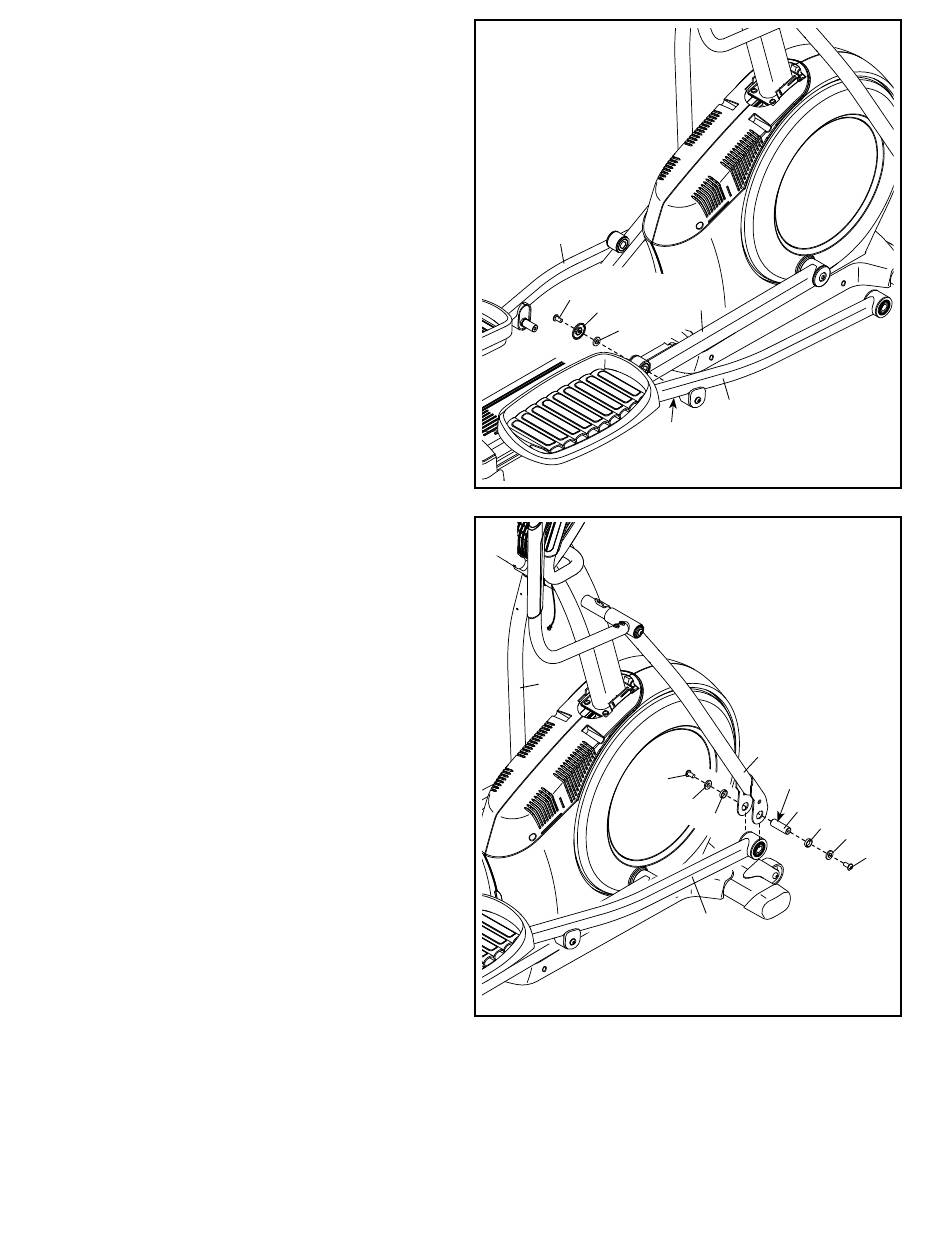

11. Orientez le Bras de la Pédale Droite (58) comme
sur le schéma.
Appliquez de la graisse sur l'essieu du Bras de
la Pédale Droite (58).
Attachez le Bras de la Pédale Droite (58) sur le
Bras du Rouleau Droit (59) à l'aide d'une Vis à
Épaulement M8 x 14mm (129), un Petit Embout
de l'Essieu (55) et une Rondelle M8 (97).
Répétez cette étape pour le Bras de la Pédale
Gauche (44).
12. Appliquez un peu de graisse sur l'un des
Essieus du Bras de la Pédale (64).
Ensuite, glissez une Rondelle M8 (97) et une
Bague d'Espacement de l'Essieu (77) sur une
Vis M8 x 13mm (82), puis vissez cette dernière
sur quelques tours dans l'Essieu du Bras de la
Pédale (64).
Pendant qu'une autre personne tient l'extrémité
avant du Bras de la Pédale Droite (58) à
l'intérieur du support de la Jambe PSC Droite
(60), enfoncez l'Essieu du Bras de la Pédale (64)
à travers les deux pièces.
Glissez une Rondelle M8 (97) et une Bague
d'Espacement de l'Essieu (77) sur une autre Vis
M8 x 13mm (82), puis vissez la Vis sur quelques
tours dans l'Essieu du Bras de la Pédale (64).
Ensuite, resserrez les deux Vis au même
moment.
Répétez cette étape de l'autre côté de
l'elliptique.
11
44
129
55
97
Graisse
12
46
11
59
58
60
82
Graisse
97
64
77
77
58
97
82
