UP 75-25PK - UP 75-32PK
br
PWM
sw

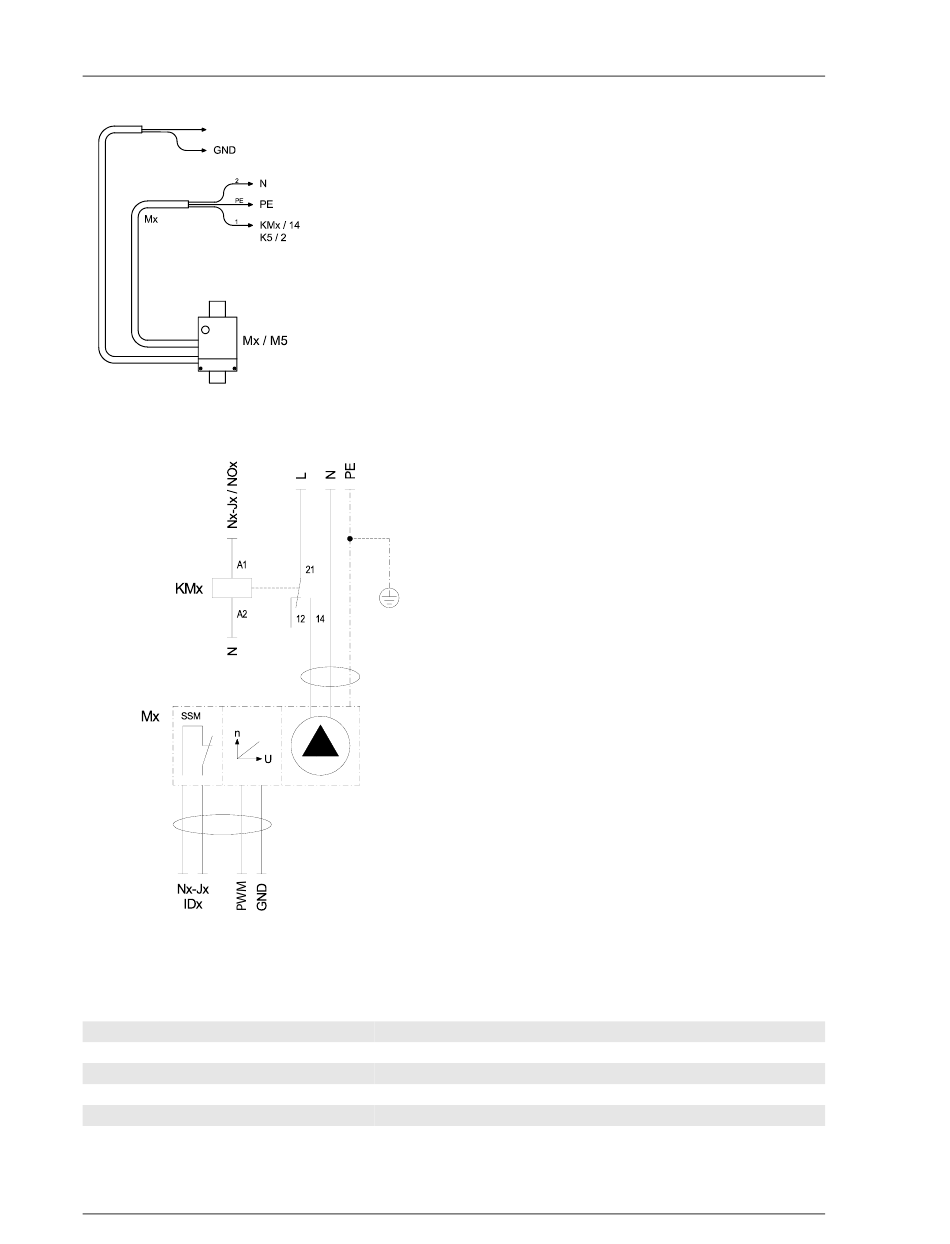

3.3 Schaltplan / Circuit diagram / Schéma électrique
3.4 Legende zu Stromlaufplänen / Legend for Circuit Diagrams / Légendes
des schémas électriques
Jx Stecker von Nx
K5 Schütz Primärpumpe
KMx Koppelrelais Pumpe
M11 Primärpumpe
Mx Pumpe
Nx Regler
All manuals and user guides at all-guides.com
br = braun
brown
brun
sw = schwarz
black
noir
PE = Erdung
Earthing
Mise à la terre
Plug from Nx
Contactor primary pump
Pump coupling relay
Primary pump
Pump
Controller
452115.66.53 · FD 9712
Anhang · Appendix · Annexes
Connecteur de Nx
Contacteur pompe primaire
Relais de couplage pompe
Pomp primaire
Pompe
Régulateur
A-V
