Raccordement du signal
d'erreur
Version 2.1 (06/2014) fr
Traduction du mode d'emploi original
Interroll DriveControl 20 / DriveControl 54
Montage et installation
Pour pouvoir analyser le signal d'erreur, l'entrée 24 V doit être alimentée par une tension de 24
V CC.
4 Relier l'entrée 24 V EXT à la tension de service.

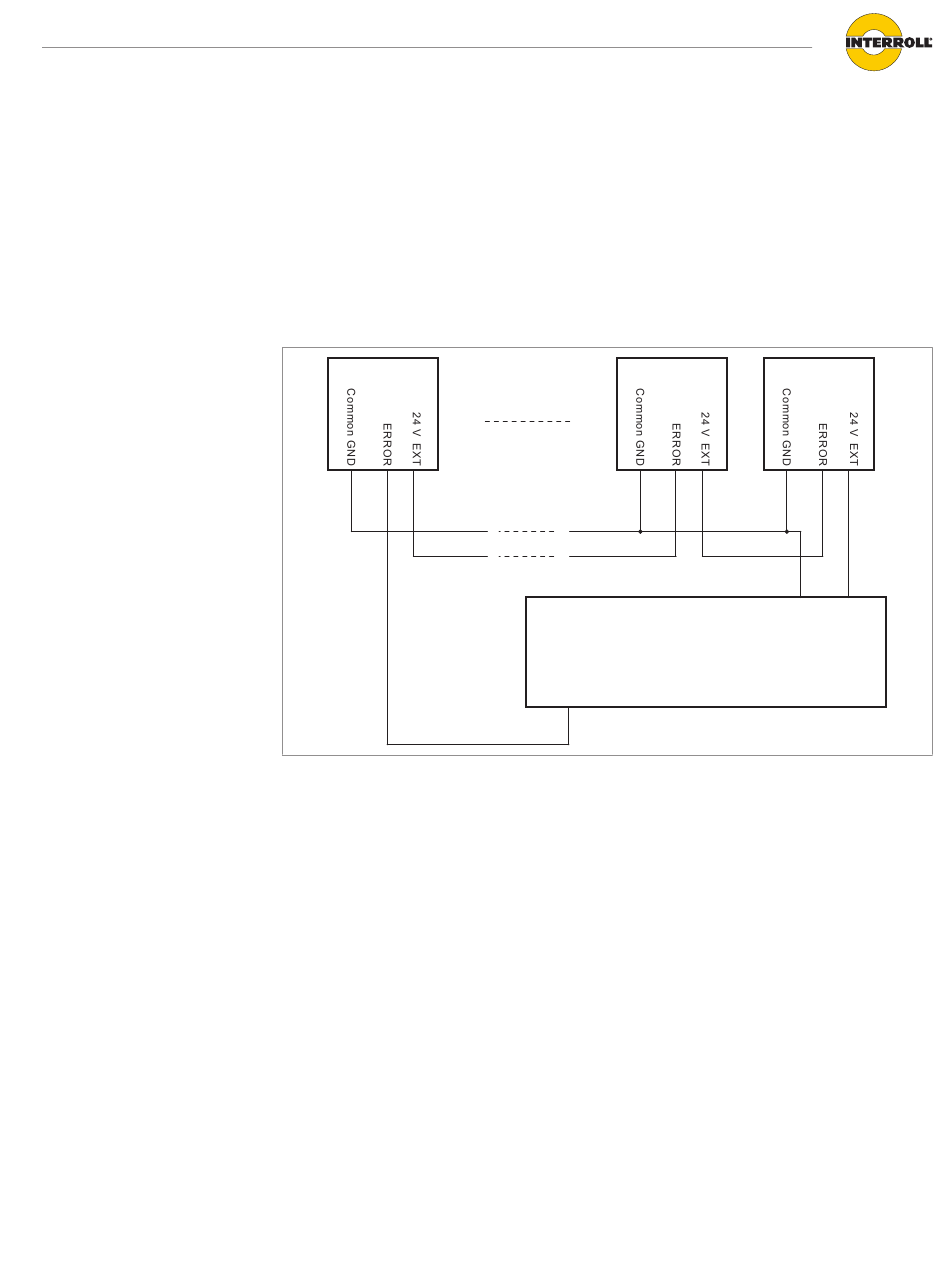

Le signal d'erreur de maximum six DriveControls peut être relié en série. Le niveau logique pour
pas d'erreur diminue de 1,1 V pour chaque DriveControl.
4 Relier la sortie de la DriveControl précédente à l'entrée 24 V EXT de la DriveControl
suivante.
DriveControl
Lorsque la tension de fonctionnement est désactivée, la sortie ERROR passe en l'état d'erreur.
L'affichage d'erreur correct n'est plus assuré lorsque le signal d'erreur de plusieurs DriveControls
est connecté en chaîne et que la tension de service d'une DriveControl a été désactivée ou qu'un
défaut survient sur un câble (câble dévissé, rupture de câble).
Lorsque la tension de service est activée, le signal d'erreur reste présente jusqu'à ce que le
micrcontrôleur interne assure la commande. S'il n'y a aucune erreur, le signal d'erreur est
supprimé après environ 400 ms après activation de la tension de service.
DriveControl
PLC
IN X.X
DriveControl
GND
24 V
