Proline Prowirl 73

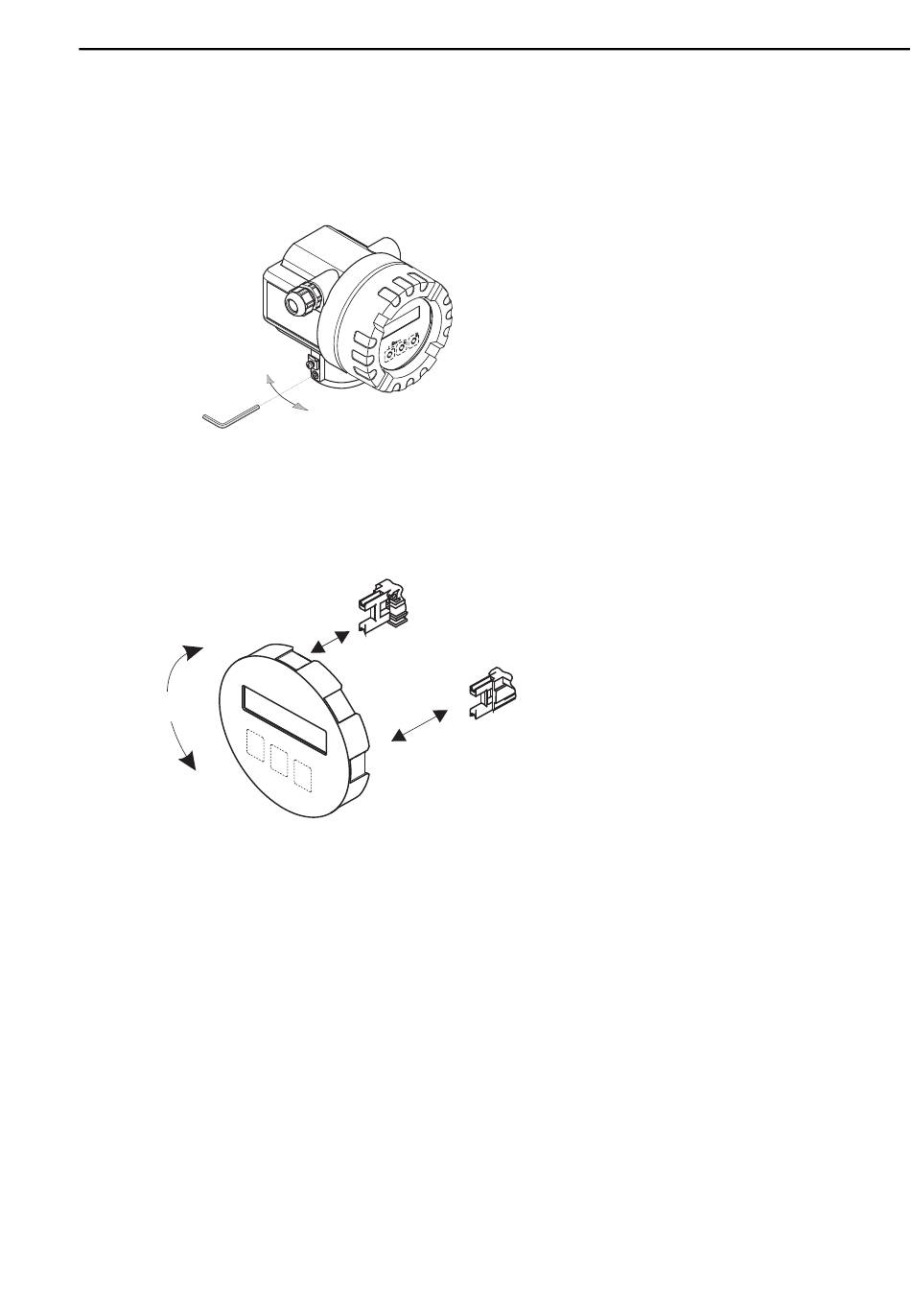

2.3.2 Tourner le boîtier du transmetteur
Rotation boîtier de terrain en aluminium
180°

2.3.3 Tourner l'affichage local

4 x 45°
Endress+Hauser
180°
Le boîtier de l'électronique peut être tourné de 360 ° sur
son support.
a. Dévisser la vis de sécurité.
b. Tourner le boîtier du transmetteur dans la position
souhaitée (max. 180° dans chaque direction,
jusqu'en butée).
!
Remarque!
L'emboitement est muni d'encoches tous les 90°
(seulement version compacte). Celles-ci servent à
une orientation plus aisée du transmetteur.
c. Serrer à nouveau fortement la vis de sécurité.
A0001889
a. Dévisser le couvercle de l'électronique du boîtier
du transmetteur.
b. Retirer le module d'affichage des rails de fixation du
transmetteur.
c. Amener l'affichage dans la position souhaitée (max.
4 × 45° dans toutes les directions) et embrocher à
nouveau sur les rails de fixation.
d. Visser à nouveau le couvercle du compartiment de
l'électronique sur le boîtier du transmetteur.
A0003237
Montage
11
