MONTAGE - 1
OPÉRATION

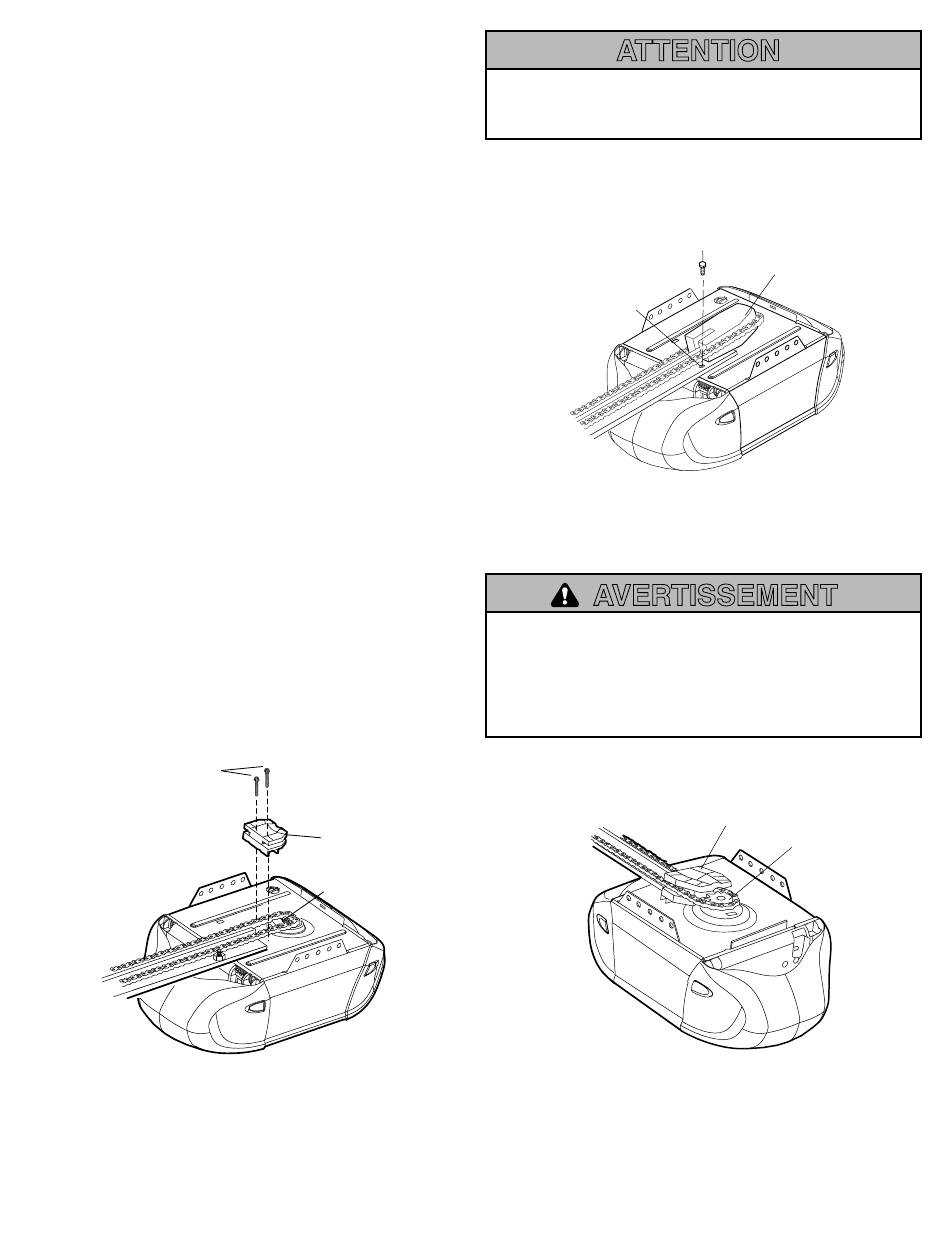

Fixation du rail au moteur
Pour éviter les difficultés pendant la pose, ne faire fonctionner
l'ouvre-porte de garage que lorsque cela est expressément indiqué.
• Retirer le boulon et le contre-écrou du dessus du moteur.
• Placer le rail sur le boulon monté sur l'unité du moteur et aligner le
trou noir avec le trou au sommet de l'unité.
• Attacher le rail à l'aide du boulon à rondelle et du contre-écrou qui
avaient été retirés auparavant. Serrer bien. Il faut se rappeler
d'utiliser uniquement ces boulons et cette visserie ! Tout autre
boulon/visserie endommagera sérieusement l'ouvre-porte.
• Couper le ruban adhésif du rail en T, de la chaîne et de la mousse.
• ENLEVER LA MOUSSE DE POLYSTYRÈNE.
e
MONTAGE - 2
OPÉRATION
Fixation de l'écarteur de chaîne
• Poser l'écarteur sur le moteur à l'aide de deux vis.
• Placer la chaîne sur le tendeur de chaîne et dans le logement du
tendeur. Enrouler la chaîne autour du pignon. Si nécessaire, desserrer
l'écrou extérieur sur le chariot pour donner à la chaîne davantage de
jeu.
Hex Screws
Vis à tête hexagonale
8-32x7/16
8 - 32 po x 7/16 po
Afin d'éviter d'endommager SÉRIEUSEMENT l'ouvre-porte de garage,
utiliser UNIQUEMENT les boulons et les fixations montés sur le
dessus de l'ouvre-porte.
N'UTILISER QUE
CE TYPE ET QUE
CETTE GROSSEUR DE
Pour éviter d'éventuelles BLESSURES GRAVES aux doigts par suite
du mouvement de l'ouvre-porte :
• TOUJOURS garder la main à l'écart du pignon lorsque l'ouvre-porte
• Fixer solidement le carter du pignon AVANT de faire fonctionner
Chain
Ècarteur de chaîne
Spreader
Motor Unit
Pignon du moteur
Sprocket
6
ATTENTION
BOULON
Boulon à rondelle de blocage
de 5/16 po-18 x 1/2 po
Trou
du Rail
AVERTISSEMENT
fonctionne.
l'ouvre-porte.
Mousse de
polystyrène
Chain
Ècarteur de chaîne
Spreader
Motor Unit
Pignon du moteur
Sprocket
