Configuration d'une mesure de niveau

1.
Configuration → Désign. point mes.
 Entrer la désignation du point de mesure.
2.
Configuration → Unité de longueur
 Sélectionner l' u nité de longueur.
3.
Configuration → Type de cuve
 Sélectionner le type de cuve.
4.
Configuration → Diamètre du tube (uniquement pour "Type de cuve" = "Bypass/tube
mes.")
 Entrer le diamètre du bypass ou du tube de mesure.
5.
Configuration → Groupe produit
 Entrer le classe de produit ("aqueux" : CD>4 ou "autre" : CD>1,9)
6.
Configuration → Dista. Point zéro
 Entrer la distance "vide" E (distance entre le point de référence R et le niveau 0%)
7.
Configuration → Plage de mesure
 Entrer la distance "plein" F (distance entre les marques 0% et 100%).
4)
Si la mesure ne doit se faire que dans la partie supérieure de la cuve ou du silo (E << Hauteur cuve/silo), il faut
entrer la hauteur de la cuve ou du silo sous "Configuration → Config. étendue → Niveau → Hauteur cuve/silo". S' i l y
a un cône de sortie, la hauteur de la cuve ou du silo ne doit pas être ajustée car généralement E n' e st pas <<
hauteur cuve/silo dans ces applications.
Endress+Hauser

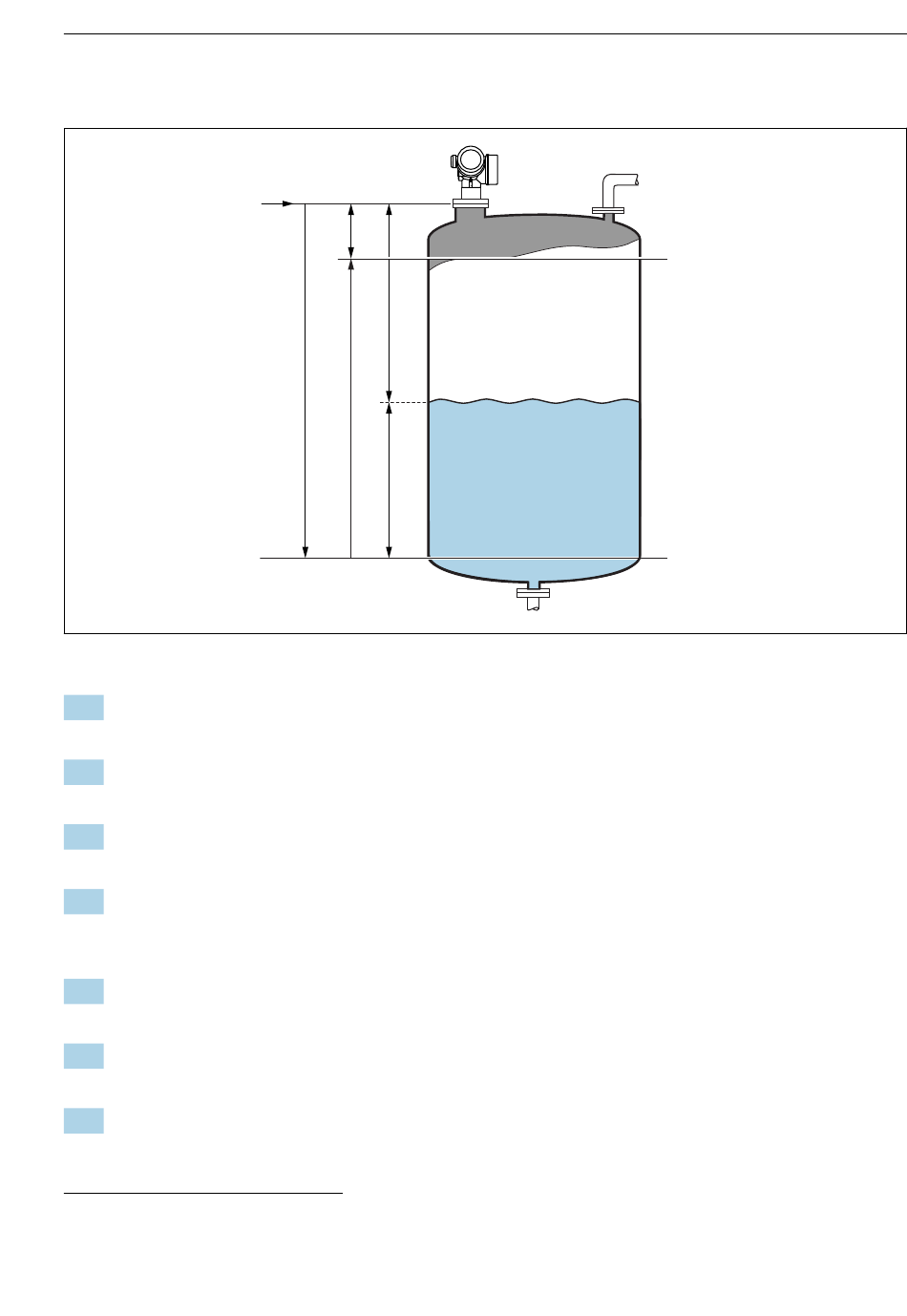

R
BD
D
E
F
L
Mise en service (via le menu de configuration)
100%
0%
A0016933
4)
.
61
