Raccordement électrique

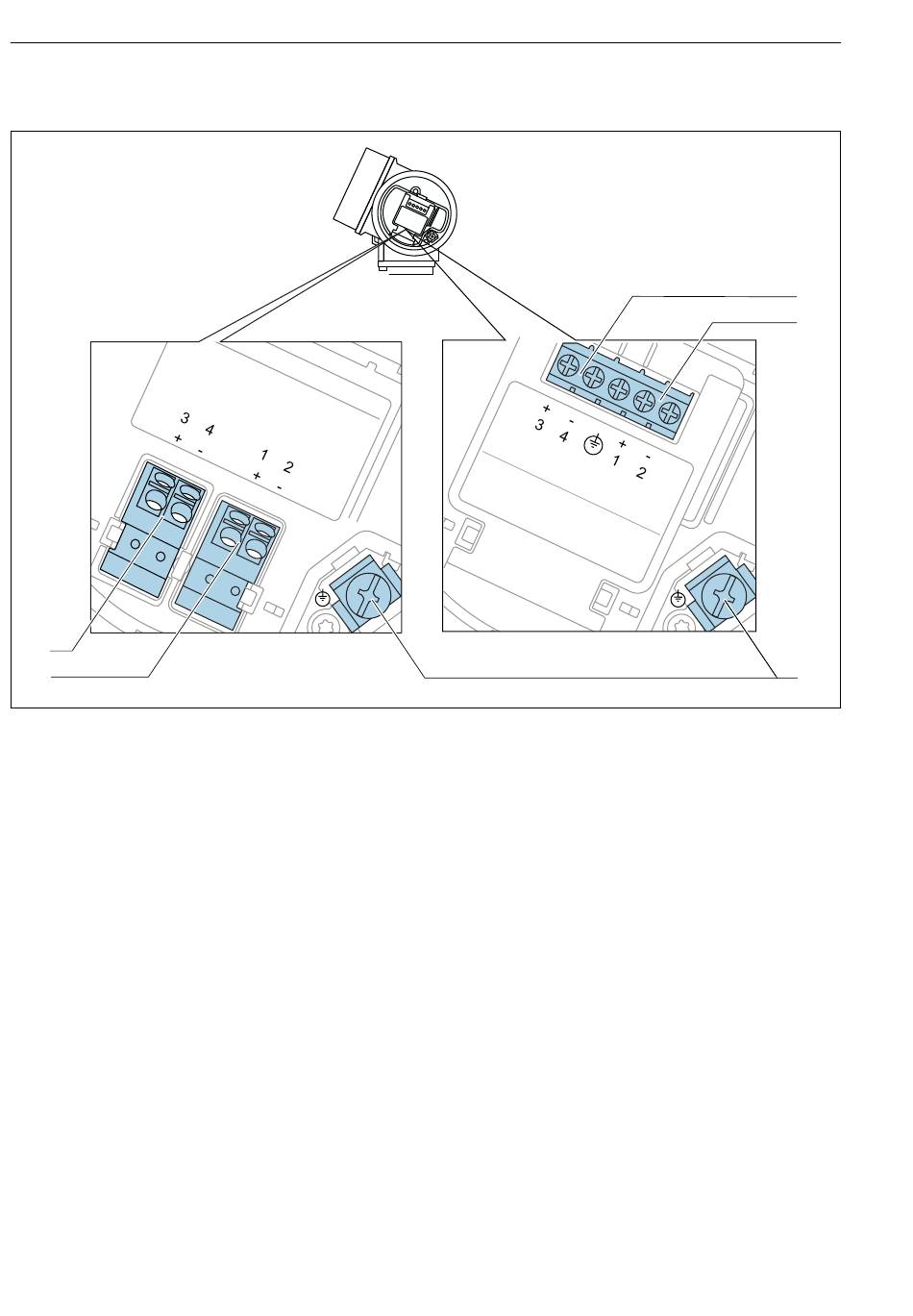

Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation
A
2
1
11
Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation
A
Sans protection intégrée contre les surtensions
B
Avec protection intégrée contre les surtensions
1
Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée
2
Raccordement sortie tout ou rien (collecteur ouvert) : bornes 3 et 4, sans protection contre les
surtensions intégrée
3
Raccordement sortie tout ou rien (collecteur ouvert) : bornes 3 et 4, avec protection contre les
surtensions intégrée
4
Raccordement 4-20 mA HART passif : bornes 1 et 2, avec protection contre les surtensions intégrée
5
Borne pour le blindage du câble
34
B
Micropilot FMR50 HART
3
4
5
A0036500
