Micropilot FMR50 HART
Schéma de principe 2 fils : 4-20 mA HART
3
2
1

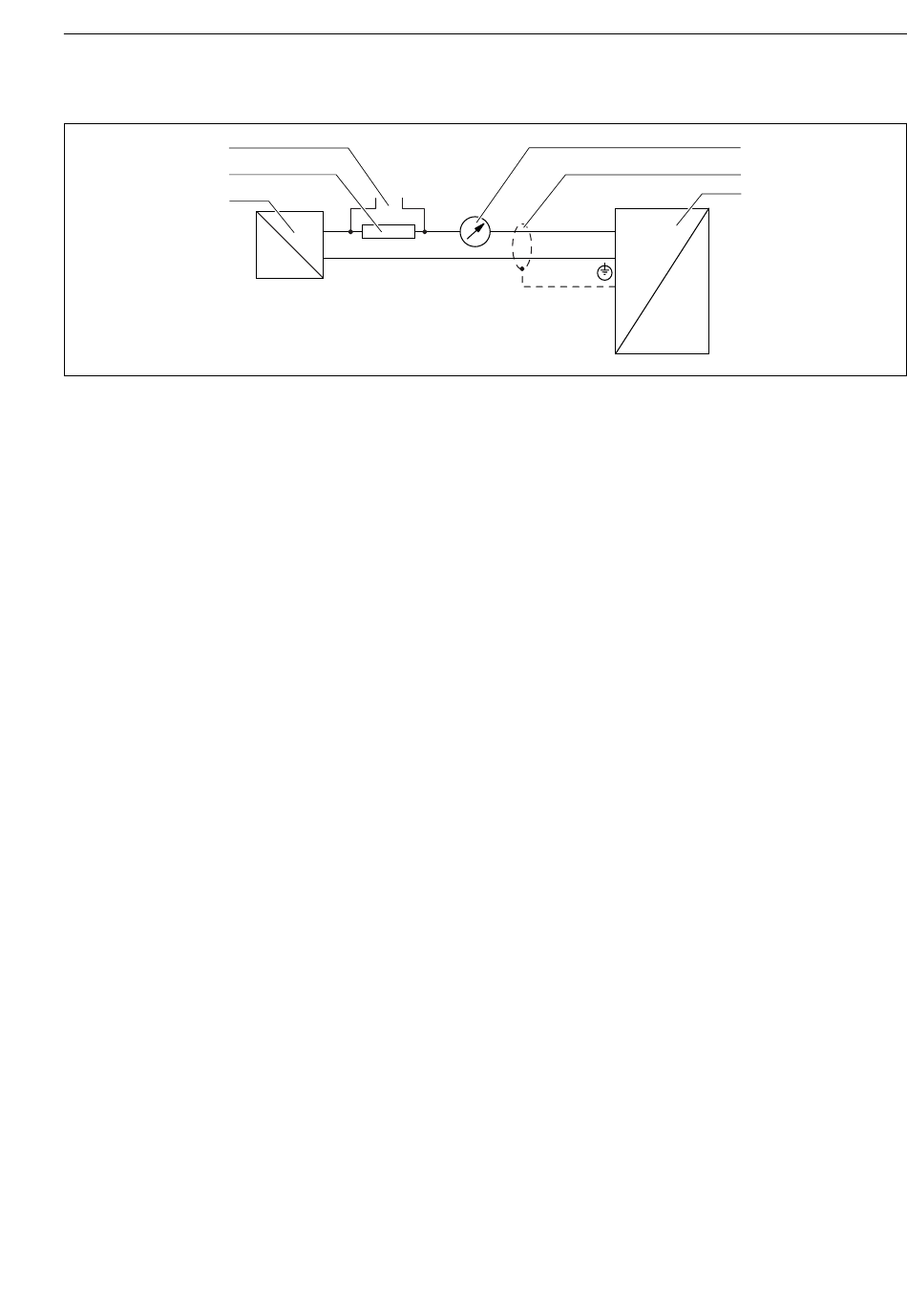

 10 Schéma de principe 2 fils : 4-20 mA HART
1 Séparateur pour alimentation électrique (par ex. RN221N) ; respecter la tension aux bornes
2 Résistance de communication HART (≥ 250 Ω) ; respecter la charge maximale
3 Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR)
4 Afficheur analogique ; respecter la charge maximale
5 Blindage de câble : respecter la spécification de câble
6 Appareil de mesure
Endress+Hauser
+
-
Raccordement électrique
4
5
6
+
1
I
-
2
Y
A0036499
