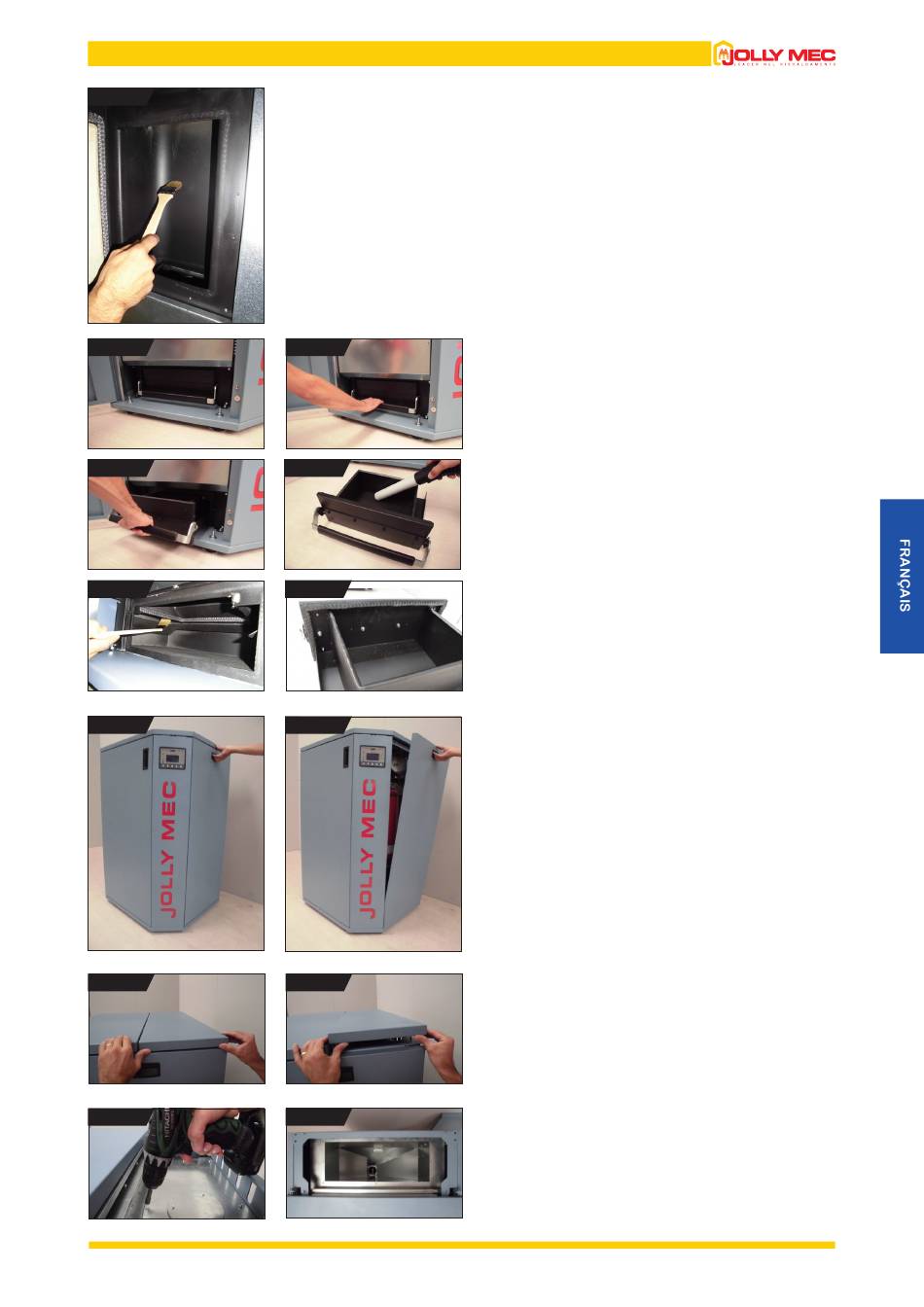

Nettoyage du corps de la chaudière
6.
Enlever le creuset et le déflecteur (voir description aux points
4. Retrait du foyer pour son nettoyage
retrait du déflecteur de fumées
ou du pinceau fourni dans l'équipement, nettoyer l'échangeur en
faisant tomber la suie dans le tiroir (voir F
à cendres, le vider et le nettoyer soigneusement (voir description
au point
7. Extraction et nettoyage du tiroir à cendres
Extraction et nettoyage du tiroir à cendres:
7.
Pour extraire le tiroir à cendres, tourner vers le haut la poignée
prévue à cet effet pour décrocher le dispositif de fermeture, puis
tirer le tiroir pour l'extraire complètement (voir F
fois extrait, vider le tiroir et le nettoyer en utilisant le pinceau
fourni dans l'équipement, enlever soigneusement le dépôt de
cendres sur les goulottes du circuit des fumées à l'intérieur du
tiroir (voir F
. 24-25). Ce nettoyage a pour but d'assurer le libre
ig
passage des fumées. L'utilisation d'un aspirateur, du type "bidon",
muni d'un filtre à tamis fin, peut simplifier le nettoyage car il évite
la dispersion dans la pièce d'une partie des cendres aspirées
lorsque la chaudière est éteinte. Une fois le nettoyage achevé,
veiller à ce que le tiroir soit correctement repositionné et que sa
poignée soit solidement accrochée. Vérifier périodiquement le
bon état du cordon tressé d'étanchéité situé derrière la plinthe
du tiroir à cendres (voir F
. 26).
ig
Il est conseillé de nettoyer le tiroir à cendres et son compartiment
tous les 2-3 jours
Retrait panneaux latéraux pour entretien:
8.
Il est possible d'enlever les panneaux latéraux de l'habillage en
tirant fermement la poignée située en haut de chaque panneau
pour les décrocher de leurs supports. Une fois décroché,
soulever légèrement le panneau pour extraire les languettes
inférieures de leurs fentes et le retirer complètement (voir F
27-28). Pour repositionner les panneaux, répéter les opérations
en sens inverse.
Le retrait des panneaux pour entretien incombe au Centre
specialisé d'Assistane Technique et doit être effectué par un
technicien autorisé à intervenir sur les pièces internes de la
chaudière.
Retrait panneau supérieur pour entretien:
9.
Pousser fermement vers le haut le panneau pour le décrocher
des pivots sur lesquels il est fixé et l'enlever (voir F
30). Dévisser et enlever les boulons présents sur la bride
de fermeture du réservoir à pellets pour pouvoir inspecter et
nettoyer soigneusement l'intérieur du réservoir (voir F
Après avoir terminé les opérations de nettoyage, refermer le
réservoir en revissant avec soin tous les boulons et repositionner
le panneau en le calant et en exerçant une légère pression sur
ses supports.
Le retrait des panneaux pour entretien incombe au Centre
specialisé d'Assistane Technique et doit être effectué par un
technicien autorisé à intervenir sur les pièces internes de la
chaudière.
et
5. Nettoyage et
), puis, à l'aide de l'écouvillon
. 20). Extraire le tiroir
ig
)
. 21-23). Une
ig
.
ig
. 29-
ig
. 31-32).
ig
51
