SCHÉMA 3 – Chauffage par zones –
Configuration identique au SCHÉMA 1, avec en plus l'utilisation du
module zones pour la gestion de l'installation jusqu'à quatre zones
par module, avec des soupapes de zone ou des circulateurs de
zone. Si on utilise ce module, activer le Paramètre Pr90 en
RÉGLAGES CENTRE D'ASSISTANCE TECHNIQUE à l'intérieur de
la page RÉGLAGES DIVERS, en établissant la valeur ON. Le
module permet de recevoir l'entrée de tous les thermostats
(CONTACT SEC) et d'activer les sorties respectives (CONTACTS
SECS) qui peuvent être utilisées pour des soupapes de zone ou des

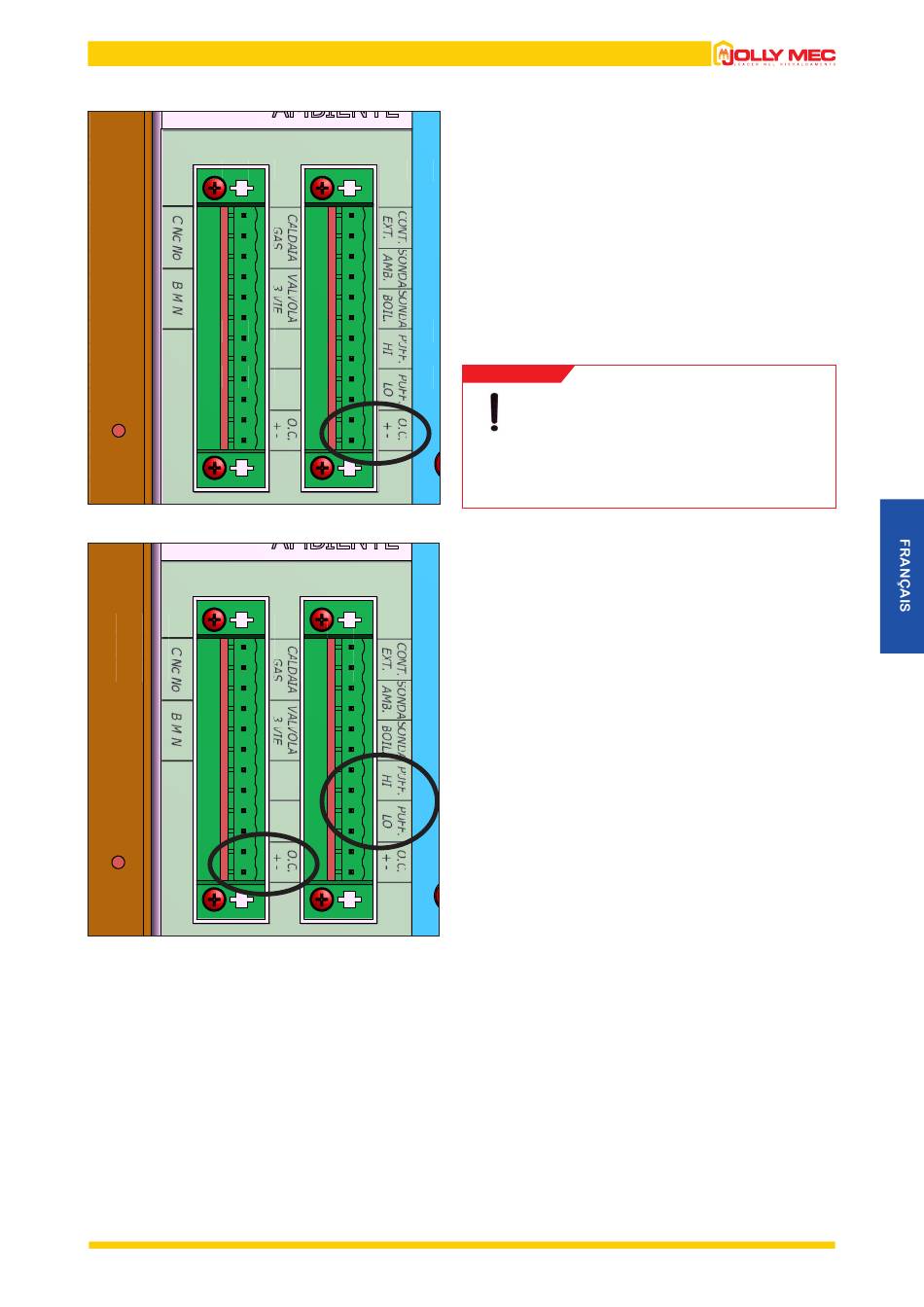

circulateurs. Effectuer le raccordement entre chaudière et module
d'expansion en introduisant la borne provenant du connecteur OC
du module à la borne OC de la plaque-à-bornes verte située à
l'arrière de la chaudière. L'alimentation électrique du module zones
doit être protégée par le même interrupteur différentiel qui alimente
électriquement la chaudière. .
ATTENTION
En cas d'entretien sur la chaudière, si le
module zones est alimenté par un réseau électrique
différent de celui de la chaudière, couper le courant au
module aussi. Le branchement électrique entre les deux
parties électroniques pourrait mettre sous tension la
carte de la chaudière même si la fiche est débranchée,
et vice versa. Pour plus de détails sur l'utilisation du
module zones, voir le manuel d'emploi correspondant.
SCHÉMA 5 – Puffer –
La chaudière est branchée à un Puffer (ballon tampon) et pas
directement à l'installation de chauffage. La TEMPÉRATURE
PUFFER doit être configurée dans le MENU 00. Le contrôle de
la température ambiante n'est pas pris en considération. Toutefois,
il est nécessaire de vérifier que dans le MENU 04, la configuration
du type sonde ambiante est sélectionnée sur THERMOSTAT et que
le branchement à la borne SONDE AMB à l'arrière de la chaudière
(plaque-à-bornes verte) est toujours électriquement ouvert.
Dans le SCHÉMA 5, la chaudière vérifie seulement que la sonde de
température reliée à la borne PUFF Hi satisfait la configuration de
température établie au MENU 00 SET BALLON TAMPON.
Une fois la température puffer satisfaite, la chaudière entre en
modalité ÉCO et éteint la pompe. Lorsque la température du
puffer descend de 5°C (valeur de fabrique modifiable à l'intérieur
du MENU 09 - TECNIQUE SETTINGS) par rapport à la valeur
établie, la chaudière se remet en fonction à la puissance établie,
rallumant la pompe de circulation lorsque la température de l'eau de
la chaudière sera supérieure à la TEMPÉRATURE PUFFER.
Dans ce schéma, la fonction de STAND-BY s'active automatiquement
et entraîne l'arrêt de la chaudière lorsque cette dernière reste en
modalité ÉCO une durée de temps supérieure à celle établie dans
le MENU 05 - STAND-BY, à la valeur de RETARD OFF.
Lorsque la chaudière est en modalité de Veilleuse, c'est-à-dire dans
l'attente d'être rallumée, la seule sollicitation qui peut provoquer son
rallumage est la valeur de la sonde PUFF Lo (Low – Bas) qui, à la
TEMPÉRATURE PUFFER – 10°C, permet le rallumage. La valeur du
différentiel pour le rallumage est configurable à l'intérieur du MENU
09, par une clef d'accès utilisée par le technicien d'assistance.
Il est possible avec le SCHÉMA 5 d'utiliser le module zones. En
plus du raccordement des thermostats température ambiante et des
soupapes de zone ou circulateurs, un circulateur éventuel pour le
circuit secondaire est également reliable au module zones.
Pour plus de détails sur l'utilisation du module zones, voir le manuel
d'emploi correspondant.
Si le thermo-accumulateur est équipé d'un serpentin intérieur pour la
production d'ECS, il est possible d'établir la modalité été. Dans cette
modalité, la chaudière ne prend en compte que les configurations de
température Puffer et ignore les demandes d'un éventuel module de zones.
