SCHEMAS D'INSTALLATION
Il est possible avec la Chaudière MEC 21-18 kW d'établir différentes configurations de systèmes hydrauliques afin d'améliorer leur
fonctionnement en fonction de la solution d'équipement adoptée lors de l'installation.
Ce réglage doit être effectué par l'installateur ou par le Centre specialisè d'Assistance Technique.
La programmation de fabrique est prédéfinie par le SCHÉMA 1 à l'intérieur du MENU 09 - TECNIQUE SETTINGS, à la page
RÉGLAGES TRAVAIL, affichable par l'utilisateur à la page d'état du poêle au MENU 08.
Les schémas de l'installation disponibles sont numérotés jusqu'à 7 et énumérés dans les détails ci-après:
NOTE
Utiliser le connecteur C N
ou désactiver le fonctionnement d'une source de
chaleur parallèle en fonction de la chaudière à
pellets : si la chaudière à pellets est en modalité
ÉTEINTE, ALARME ACTIVE et MÉMOIRE
ALARME, l'activation de la source parallèle est
effective. Dans toutes les autres conditions, le
fonctionnement de la chaudière prévaut.
24
SCHÉMA 1 – Chauffage -
Configuration de la chaudière seulement pour le chauffage, sans
possibilité de gestion d'une installation par zones, d'un Chauffe-eau
extérieur pour Eau Chaude Sanitaire (ci-après ECS) ou d'un Puffer
pour accumulation thermique.
Il n'est pas possible de programmer la modalité de fonctionnement
d'été tandis qu'il est possible de programmer la fonction par plages
horaires CHRONO (thermostat programmable) ou la fonction par
température en STAND-BY, ces fonctions ne peuvent toutefois pas
être actives simultanément car non compatibles entre elles.
Après avoir établi la TEMPÉRATURE AMBIANTE ou EAU
CHAUDIÈRE au MENU 00, la chaudière travaille en puissance
jusqu'à satisfaire une des deux températures, après quoi elle
commence à travailler en ÉCONOMIE. Lorsque la chaudière est
en modalité ÉCO, pour atteindre TEMPÉRATURE AMBIANTE, la
pompe de circulation de l'eau s'éteint et ne se rallumera que pour
effectuer la fonction de mise en circuit lorsque la température de
la chaudière est égale à 80°C, pour s'arrêter ensuite à 75°C, ou
dans le cas d'une nouvelle sollicitation provenant de la sonde
ambiante. Il est obligatoire de vérifier l'absence, entre la chaudière
et l'installation, de points d'interception hydrauliques qui pourraient
ralentir le débit d'eau et donc provoquer de fausse alarmes de
surchauffe en température de l'eau de la chaudière (Alarme AL 19
- SECURITE EAU THERMIQUE).
Comme typologie de sonde ambiante, il est également possible
d'utiliser un thermomètre ou un modèle à minuterie en le reliant à

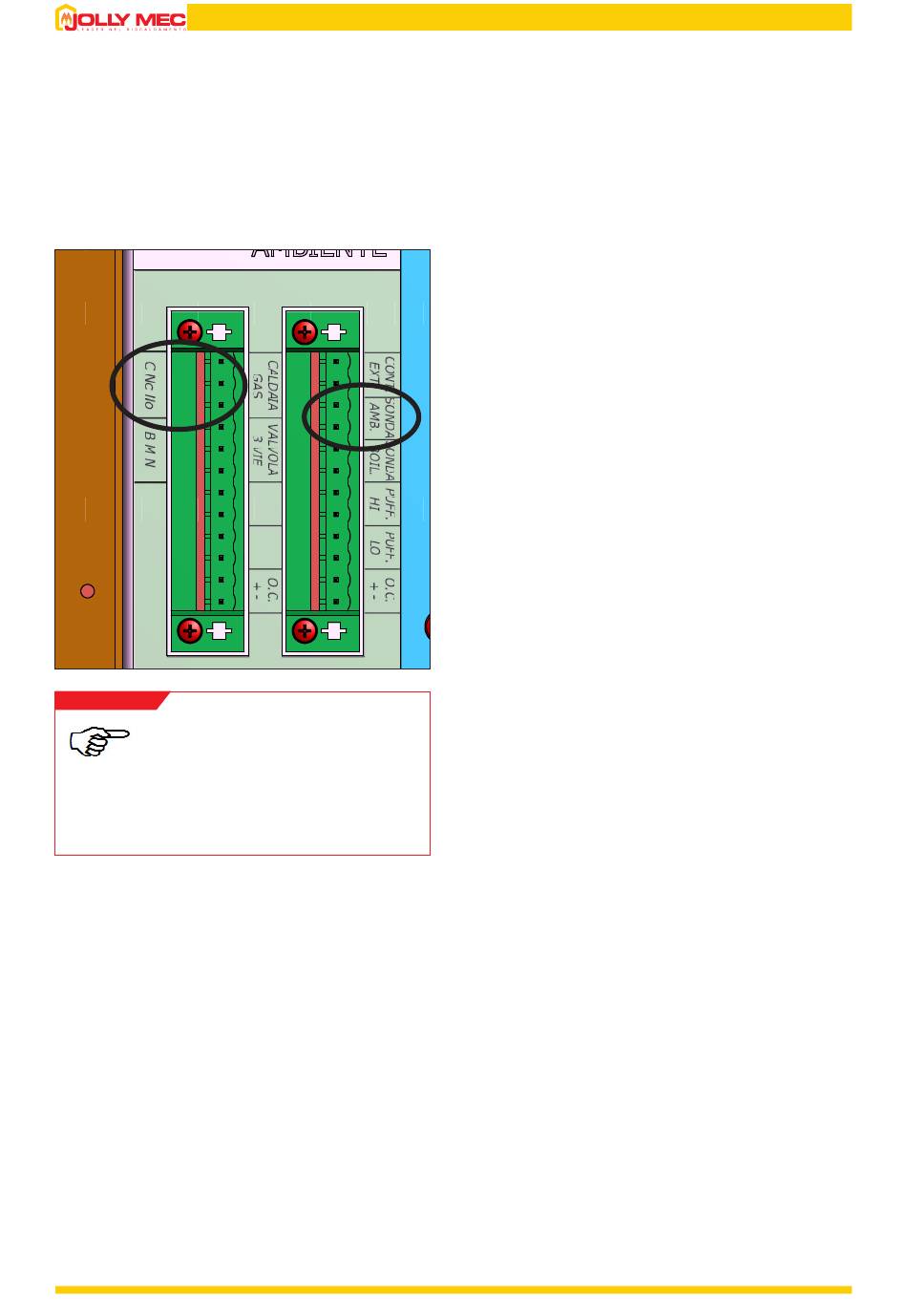

l'arrière de la chaudière au niveau de la plaque-à-bornes verte, dans
N
pour activer
le raccordement SONDE AMB. (voir figure ci-contre).
C
O
Pour utiliser le thermostat externe qui doit être de type à CONTACT
SEC, programmer THERMOSTAT comme SONDE AMBIANTE au
MENU 04 - SET SONDE. Il est également possible d'utiliser
comme sonde d'ambiance une sonde de température à distance
en la reliant toujours à la même plaque-à-bornes, mais dans ce
cas il est nécessaire de retirer le branchement électrique de la
carte électronique fixée sur le panneau arrière de la chaudière
(intervention incombant au Technicien Installateur ou au Centre
specialisé d'Assistance Technique).
Il est conseillé d'utiliser le module thermostat Jolly Mec comme
sonde de température ambiante en le branchant à la plaque-à-
bornes placée derrière la chaudière. Avec le module thermostat, il est
possible de vérifier intégralement toutes les fonctions de la chaudière,
par exemple établir les plages horaires de fonctionnement ou choisir
entre 5 profils thermiques modifiables, modifier la température de
travail, être averti s'il n'y a plus de pellets, recevoir des signaux
d'anomalies éventuelles et configurer la fonction STAND-BY tout en
restant tranquillement chez soi.
