3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Der bauseits anzubringende Außentemperaturfühler incl. Befes-
tigungsmaterial liegt dem Regler bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.

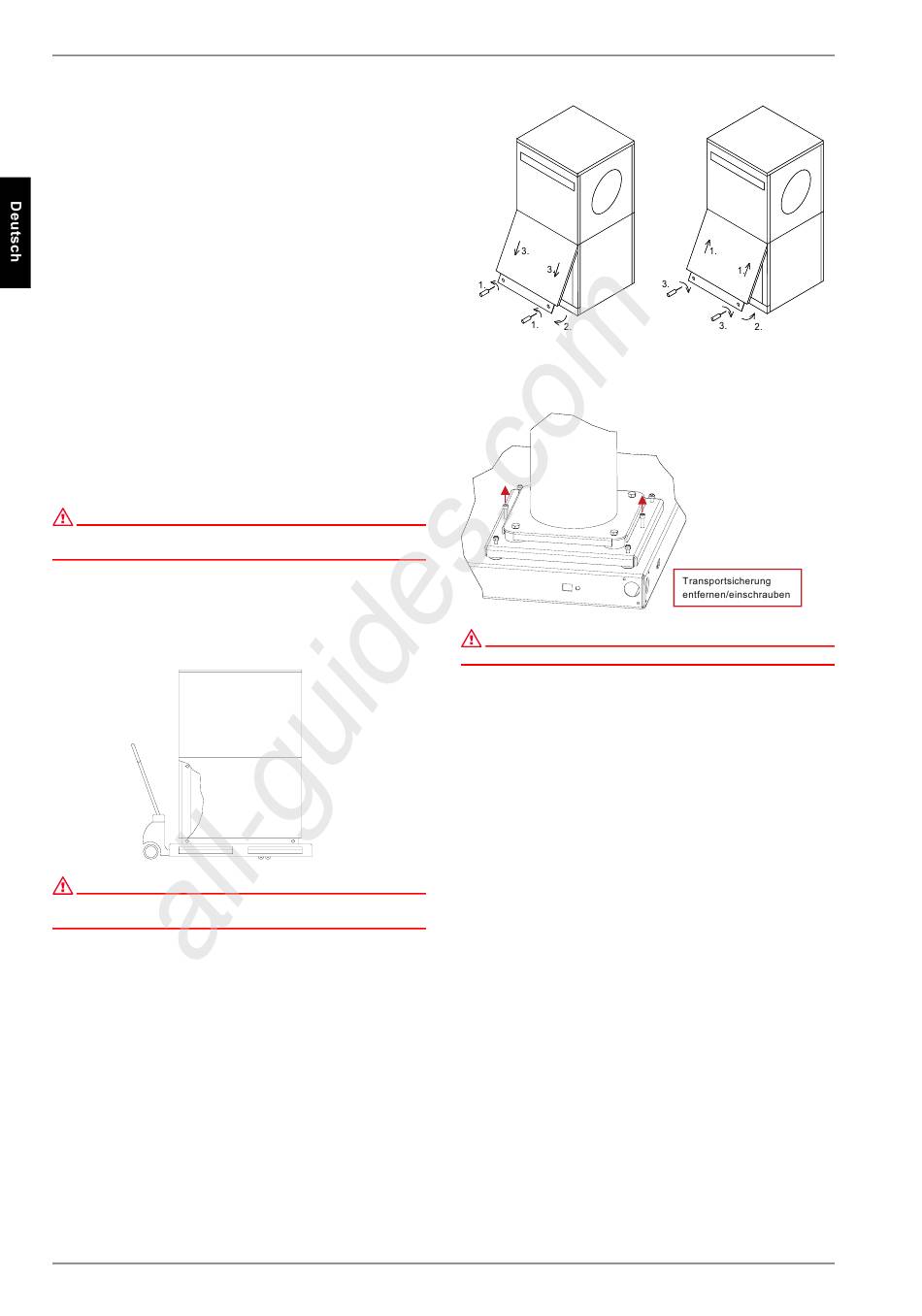

4
Transport
ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit Holz-
rost erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.ä., oder mittels 3/4"
Rohren, die durch Bohrungen in der Grundplatte, bzw. im Rah-
men geführt werden.
ACHTUNG!
Wärmepumpe und Transportpalette sind nur durch die Verpackungsfolie
verbunden.
Zur Nutzung der mittleren Transportbohrungen im Rahmen ist es
erforderlich das rechte und linke mittlere Fassadenblech zu ent-
fernen (die unteren Bleche für die Rohrdurchführungen können
am Gerät verbleiben). Werden die unteren Transportbohrungen
genutzt, sind die diese Bohrungen verschließenden Kunststoff-
kappen zu entfernen.
Für das Abnehmen der Deckel werden jeweils zwei Schrauben
am Sockel gelöst un die Bleche durch Zurückziehen, oben aus-
gehängt.
Beim Einhängen der Blechteile sollten diese mit leichtem Druck
nach oben geschoben werden.
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.
DE-4
All manuals and user guides at all-guides.com
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
4.1 Beipack
Inhalt:
1 x Ringdichtung groß für Kanalanschluss
(auf dem "Deckel oben" der WP)
1 x Ringdichtung klein für Kanalanschluss
(auf dem "Deckel oben" der WP)
1 x Dichtmatte Kanalanschluss (auf dem "Deckel oben" der WP)
1 x Außenfühler incl. Dübel (2 x) + Schrauben (2 x)
(im Schaltkasten)
8 x Blindstopfen ø 30 - schwarz (im Bereich unter dem Ventilator)
4 x Langmutter M8 (im Bereich unter dem Ventilator)
4 x Schraube 6-KT M8x16 (im Bereich unter dem Ventilator)
1 x Montage- und Gebrauchsanweisung
Öffnen des Deckels
ACHTUNG!
Schließen des Deckels
