Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare
una curva di ordine superiore e viceversa. Procedere con incrementi o diminuzioni di una
unità e verificare il risultato in ambiente.
90
10
85
80
70
60
50
40
30
20
20 10

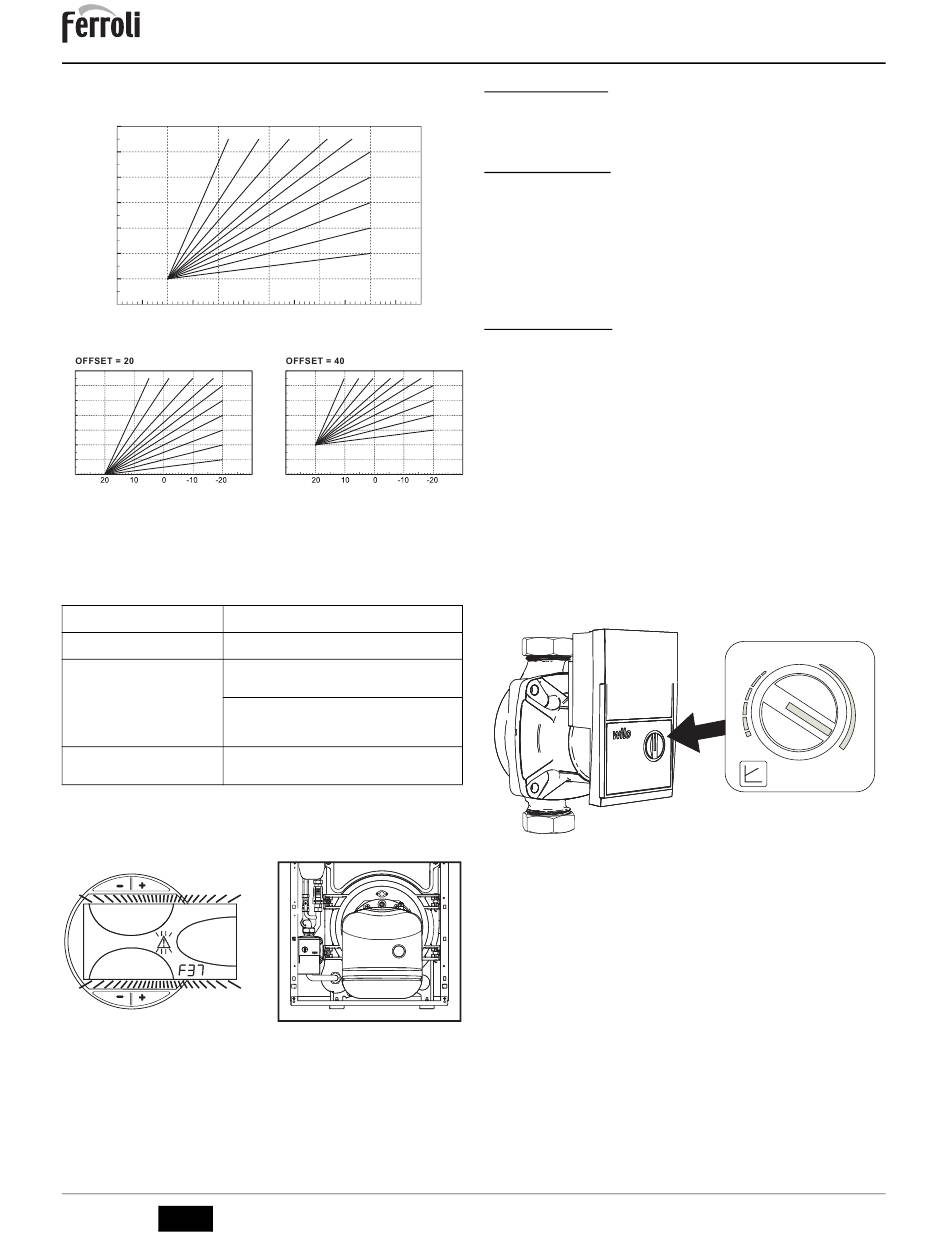

fig. 14 - Curve di compensazione
90
10 9 8
7
85
6
80
5
70
4
60
3
50
2
40
1
30
20
fig. 15 - Esempio di spostamento parallelo delle curve di compensazione
Regolazioni da Cronocomando Remoto
Se alla caldaia è collegato il Cronocomando Remoto (opzionale), le regolazioni
A
descritte in precedenza vengono gestite secondo quanto riportato nella
tabella 1. Inoltre, sul display del pannello comandi (part. 5 - fig. 1), è visualizza-
ta l'attuale temperatura ambiente rilevata dal Cronocomando Remoto stesso.
Tabella. 1
Regolazione temperatura riscaldamento La regolazione può essere eseguita sia dal menù del Cronocomando
Remoto sia dal pannello comandi caldaia.
Commutazione Estate/Inverno La modalità Estate ha priorità su un'eventuale richiesta riscalda-
mento del Cronocomando Remoto.
Disabilitando il sanitario dal menù del Cronocomando Remoto, la
caldaia seleziona la modalità Economy. In questa condizione, il tasto
7 - fig. 1 sul pannello caldaia, è disabilitato.
Selezione Eco/Comfort
Abilitando il sanitario dal menù del Cronocomando Remoto, la cal-
daia seleziona la modalità Comfort. In questa condizione, con il
tasto 7 - fig. 1 sul pannello caldaia, è possibile selezionare una delle
due modalità.
Temperatura Scorrevole Sia il Cronocomando Remoto sia la scheda caldaia gestiscono la
regolazione a Temperatura Scorrevole: tra i due, ha priorità la Tem-
peratura Scorrevole della scheda caldaia.
Regolazione pressione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull'idrometro caldaia, deve essere
di circa 1,0 bar. Se la pressione dell'impianto scende a valori inferiori al minimo, la sche-
da caldaia attiverà l'anomalia F37 (fig. 16).
fig. 16 - Anomalia pressione impianto insufficiente - Rubinetto di caricamento
Agendo sul rubinetto di caricamento (Part.1 - fig. 16), riportare la pressione dell'impianto
ad un valore superiore a 1,0 bar.
Una volta ripristinata la pressione impianto, la caldaia attiverà il ciclo di sfiato
A
aria di 120 secondi identificato dal display con FH.
A fine operazione, richiudere sempre il rubinetto di caricamento (part. 1 -
fig. 16)
4 IT
All manuals and user guides at all-guides.com
9 8 7 6
5
4
3
2
1
0 -10 -20
90
10 9 8 7 6 5
85
4
80
3
70
2
60
1
50
40
30
20
cod. 3541I070 - Rev. 04 - 04/2018
ATLAS D SI UNIT
3. INSTALLAZIONE

3.1 Disposizioni generali

L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA
PERSONALE SPECIALIZZATO E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A
TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DI-
SPOSIZIONI DI LEGGE VIGENTI, ALLE PRESCRIZIONI DELLE NORME NAZIONALI
E LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.

3.2 Luogo d'installazione

La caldaia deve essere installata in apposito locale con aperture di aerazione verso
l'esterno secondo quanto prescritto dalle norme vigenti. Se nello stesso locale vi sono
più bruciatori o aspiratori che possono funzionare assieme, le aperture di aerazione de-
vono essere dimensionate per il funzionamento contemporaneo di tutti gli apparecchi.Il
luogo di installazione deve essere privo di oggetti o materiali infiammabili, gas corrosivi
polveri o sostanze volatili che, richiamate dal ventilatore del bruciatore possano ostruire
i condotti interni del bruciatore o la testa di combustione. L'ambiente deve essere asciut-
to e non esposto a pioggia, neve o gelo.
Se l'apparecchio viene racchiuso entro mobili o montato affiancato lateralmen-
A
te, deve essere previsto lo spazio per lo smontaggio della mantellatura e per le
normali attività di manutenzione.

3.3 Collegamenti idraulici

Avvertenze
La potenzialità termica dell'apparecchio va stabilita preliminarmente con un calcolo del
fabbisogno di calore dell'edificio secondo le norme vigenti. L'impianto deve essere cor-
redato di tutti i componenti per un corretto e regolare funzionamento. Si consiglia d'inter-
porre, fra caldaia ed impianto di riscaldamento, delle valvole d'intercettazione che
permettano, se necessario, d'isolare la caldaia dall'impianto.
B
Lo scarico della valvola di sicurezza deve essere collegato ad un imbuto o tubo
di raccolta, per evitare lo sgorgo di acqua a terra in caso di sovrapressione nel
circuito di riscaldamento. In caso contrario, se la valvola di scarico dovesse in-
tervenire allagando il locale, il costruttore della caldaia non potrà essere ritenu-
to responsabile.
Non utilizzare i tubi degli impianti idraulici come messa a terra di apparecchi
elettrici.
Prima dell'installazione effettuare un lavaggio accurato di tutte le tubazioni dell'impianto
per rimuovere residui o impurità che potrebbero compromettere il buon funzionamento
dell'apparecchio.
Effettuare gli allacciamenti ai corrispettivi attacchi secondo il disegno riportato al cap. 5
ed ai simboli riportati sull'apparecchio.
Circolatore ad alta efficienza
Per un corretto funzionamento della caldaia ATLAS D SI UNIT, il selettore di velocità (ve-
di fig. 17) deve essere posizionato sulla posizione III.
Caratteristiche dell'acqua impianto
In presenza di acqua con durezza superiore ai 25° Fr (1°F = 10ppm CaCO3), si prescrive
l'uso di acqua opportunamente trattata, al fine di evitare possibili incrostazioni in caldaia.
Il trattamento non deve ridurre la durezza a valori inferiori a 15°F (DPR 236/88 per utilizzi
d'acqua destinati al consumo umano). È comunque indispensabile il trattamento dell'ac-
qua utilizzata nel caso di impianti molto estesi o di frequenti immissioni di acqua di rein-
tegro nell'impianto.
Sistema antigelo, liquidi antigelo, additivi ed inibitori
La caldaia è equipaggiata di un sistema antigelo che attiva la caldaia in modo riscalda-
mento quando la temperatura dell'acqua di mandata impianto scende sotto i 6 °C. Il di-
spositivo non è attivo se viene tolta alimentazione elettrica e/o gas all'apparecchio.
Qualora si renda necessario, è consentito l'uso di liquidi antigelo, additivi e inibitori, solo
ed esclusivamente se il produttore di suddetti liquidi o additivi fornisce una garanzia che
assicuri che i suoi prodotti sono idonei all'uso e non arrecano danni allo scambiatore di
caldaia o ad altri componenti e/o materiali di caldaia ed impianto. È proibito l'uso di liquidi
antingelo, additivi e inibitori generici, non espressamente adatti all'uso in impianti termici
e compatibili con i materiali di caldaia ed impianto.
Min
.
1
4
7
fig. 17
I
II
III
