Caractéristiques Et Données Techniques - Ferroli ATLAS D SI UNIT Serie Instructions D'utilisation, D'installation Et D'entretien

ATLAS D SI UNIT
Tableau 5 - Indications led circulateur
Éteint
Min
.
Circulateur en état de VEILLE
1
I
4
II
7
III
Vert ON
Circulateur en marche
Vert clignotant
Cycle évent
Vert/Rouge alterné
Circulateur bloqué pour cause externe :
- Surtension (>270V)
- Tension insuffisante (<160V)
- Surcharge moteur
Rouge clignotant
Circulateur bloqué pour cause interne :
- Moteur bloqué
- Électronique endommagée

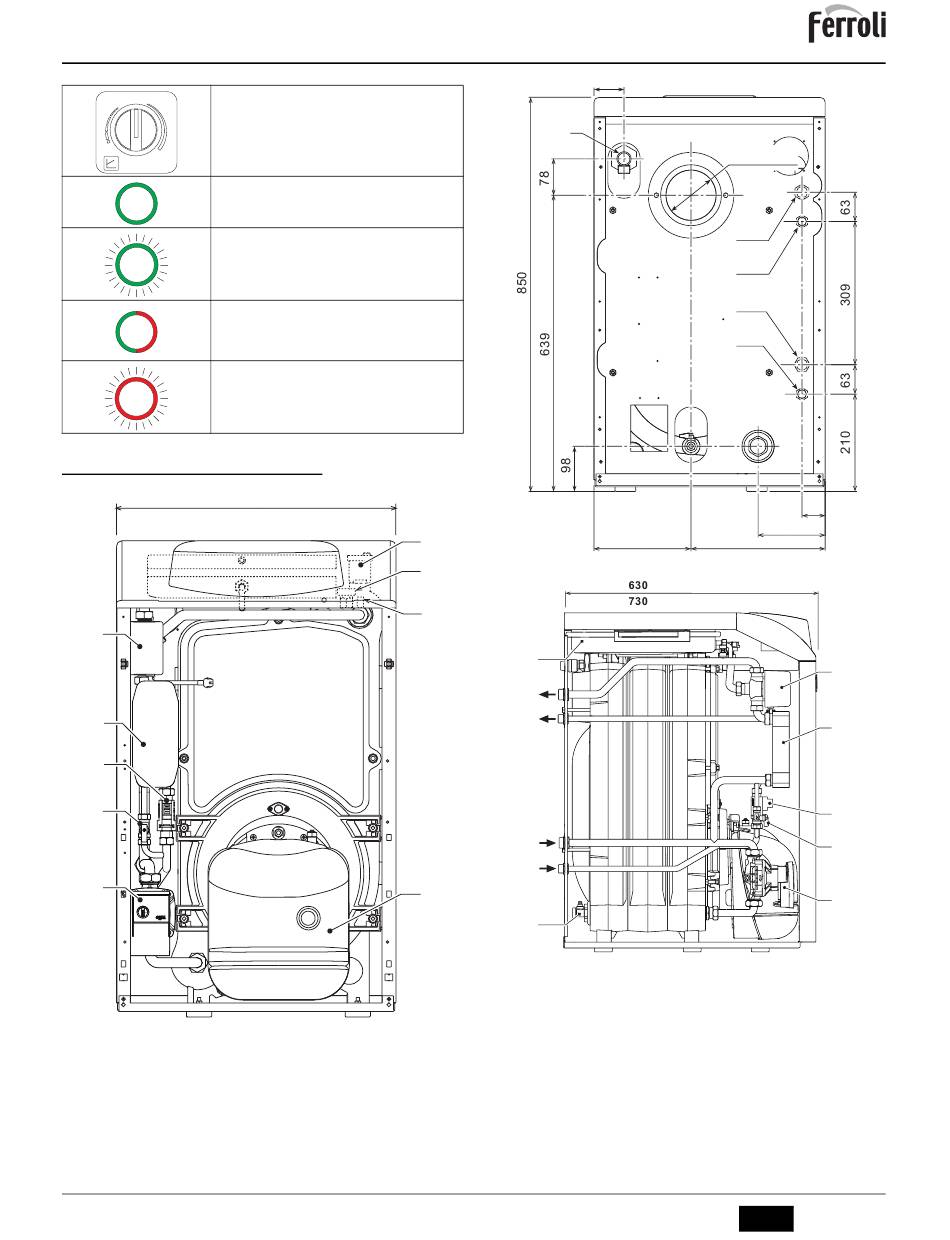

5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
5.1 Dimensions, raccords et composants principaux
95
194
38
74
32
fig. 34 - Vue avant
All manuals and user guides at all-guides.com
500
36
246
278
295
cod. 3541I070 - Rev. 04 - 04/2018
65
14
210
fig. 35 - Vue arrière
(ATLAS D 25 SI UNIT)
(ATLAS D 37 SI UNIT)
56
10
8
11
9
255
fig. 36 - Vue latérale
Légende des figures
8 = Sortie eau chaude sanitaire - Ø 1/2"
9 = Entrée eau froide sanitaire - Ø 1/2"
10 = Départ installation - Ø 3/4"
11 = Retour installation - Ø 3/4"
14 = Soupape de sécurité
32 = Circulateur circuit chauffage
36 = évent automatique
38 = Débitmètre
56 = Vase d'expansion
74 = Robinet de remplissage installation
95 = By-pass
194 = Échangeur sanitaire
246 = Transducteur de pression
255 = Vidange eau installation
278 = Capteur double (sécurité + chauffage)
295 = Brûleur
Ø120-130
10
8
11
9
50
145
290
95
194
38
74
32
FR 57
