3. Lorsque l'ensemble d'entrée d'air frais est utilisé, le bouchon d'entrée d'air fourni doit être installé.
D'abord, ouvrez la grille du bas de la façade (F). Ensuite, le bouchon (G) doit être vissé dans le boîtier de
contrôle d'air sous le bras de contrôle à l'aide des deux vis fournies (H) avec le foyer. Faire attention
d'installer la plaque pour que l'extrémité droite de celle-ci touche au boîtier en premier. Une fois vissé,
le bouchon permettra de prendre son air via l'ensemble d'entrée d'air frais.
* Si l'ensemble d'entrée d'air frais n'est pas utilisé, le bouchon d'entrée d'air ne doit pas être utilisé.
80

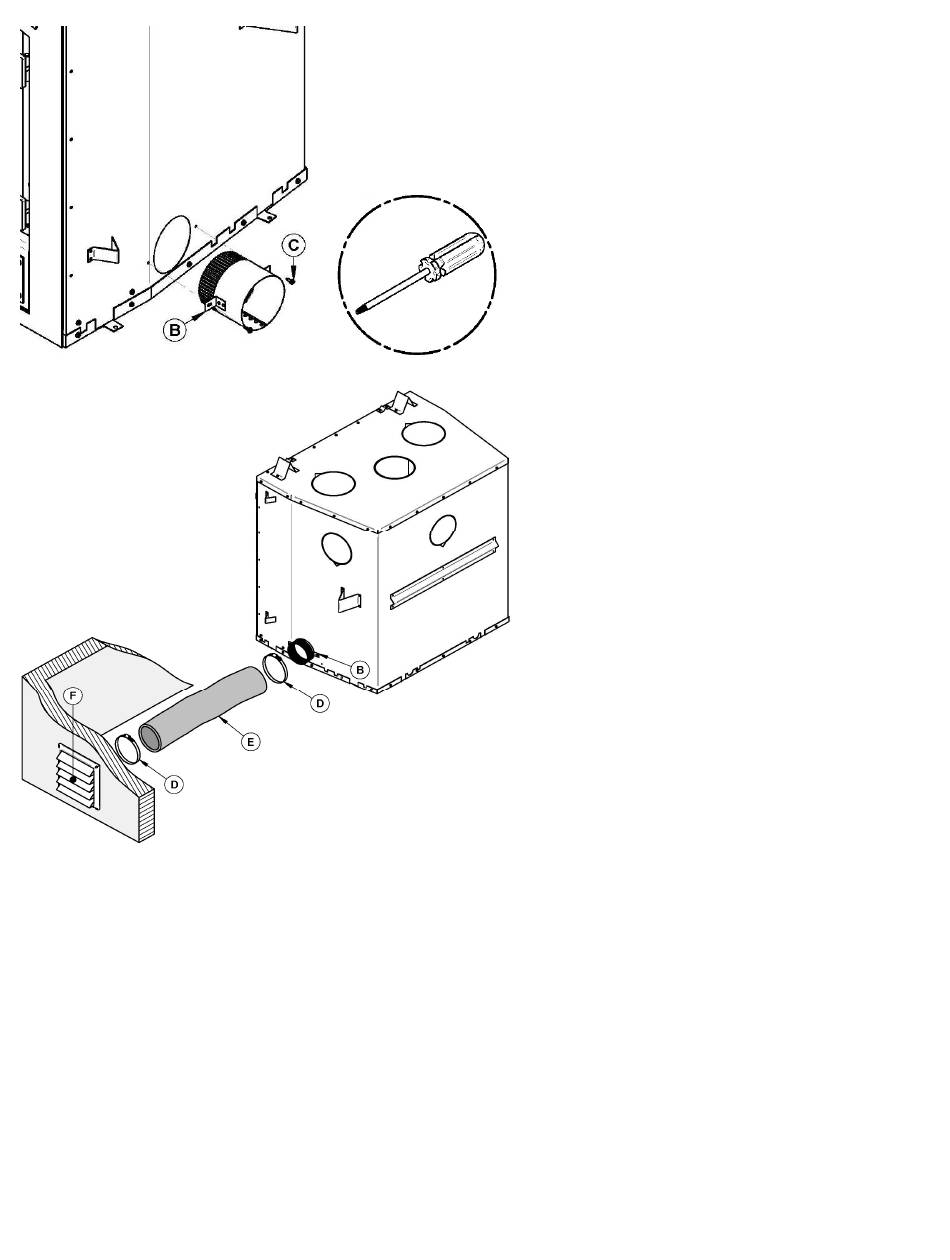

1. Fixez l'adaptateur d'entrée d'air frais (B)
sur la chemise du foyer à l'aide de 2 vis
(C) fournies avec l'ensemble.
2. Par la suite, installez le tuyau flexible* (E)
(non fournie) sur l'adaptateur d'entrée
d'air frais (B) à l'aide d'un des collets de
serrage (D) fourni. Fixez l'autre extrémité
au capuchon de prise d'air (F) à l'aide du
deuxième collet de serrage (D). Le
capuchon de prise d'air (F) doit être
installé à l'extérieur de votre habitation.
*Utilisez la longueur qu'il vous faut pour
votre installation tout en respectant le
maximum de 30 pieds (9 m). Afin d'éviter la
condensation, il est recommandé d'utiliser
un tuyau isolé suffisamment long contenant
une boucle «P-Trap». Cette configuration
peut se retrouver dans l'enceinte du foyer,
mais doit en tout temps respecter les
dégagements aux matériaux combustibles.
