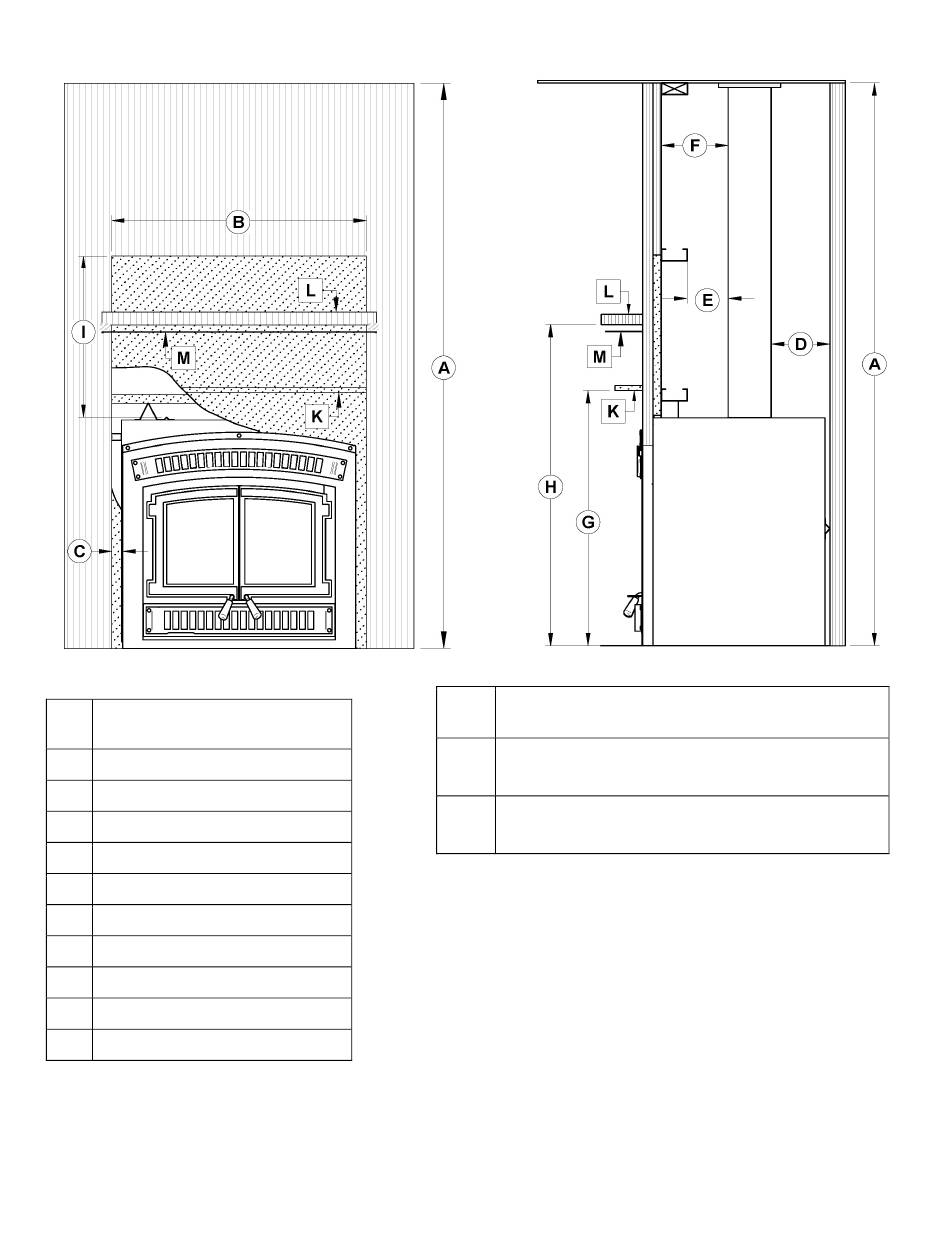

INSTALLATION AVEC TABLETTE (DÉFLECTEUR AC01324 OBLIGATOIRE)
DÉGAGEMENTS
A*
84" (2134 mm)
B
37 3/4" (959 mm) MIN.
C
1 5/8" (41 mm) MIN.
D*
6 1/2" (165 mm) MIN.
E
4" (102 mm)
F
7 1/2" (191mm)
G
38" (965mm)
H
48" (1219mm) MIN.
I
24" (610mm)
J
37 3/4" (959 mm) MIN.
*Lorsque l'intérieur de l'enceinte autour
du foyer est pour être recouvert de
panneaux de Placoplatre ou tout autre
matériau
de
finition,
épaisseur à la mesure donnée.
44
SI UNE TABLETTE EN MATÉRIAU COMBUSTIBLE EST INSTALLÉE
AU DESSUS DU FOYER, ELLE DOIT OBLIGATOIREMENT ÊTRE
PROTÉGÉE À L'AIDE D'UN ÉCRAN PARE-CHALEUR DE
TABLETTE/MANTEAU (K). LE POSITIONNEMENT ILLUSTRÉ EN
(G) EST SPÉCIFIQUE À L'OPTION AC01324**.
** Une alternative à la position de l'écran illustré en (K) serait
de fabriquer un déflecteur de chaleur en matériau non
combustible (M) qui rencontre les spécifications suivantes :
Doit être situé exactement à 1 pouce en dessous de la tablette
combustible (L).
ajoutez
cette
tablette à protéger. Doit avoir au minimum la même largeur
que le foyer et être parfaitement centré avec la tablette.
K
DÉFLECTEUR AC01324 OBLIGATOIRE
TABLETTE COMBUSTIBLE
L
(VOIR SECTION 6.3.3.3)
ALTERNATIVE DE DÉFLECTEUR DE CHALEUR
M**
EN MATÉRIAU NON COMBUSTIBLE
Doit avoir la même profondeur que la
HE200 - Manuel d'installation et d'utilisation
