Installation du foyer
Laisser un espace libre d'au
moins 4 po (102 mm) entre le
haut de l'appareil et tout obstacle
ou matériau.
3.
Relier le fil à un circuit adéqua-
tement muni d'un fusible de 15
ampères et d'une tension de
120 volts. Allouer jusqu'à 8 pieds
(2,44 m) de câble permettant le
branchement de la source d'ali-
mentation électrique à la boîte
de raccordement du foyer si la
finition du mur est terminée avant
l'installation du
MISE EN GARDE : Un câble doté
d'une gaine non métallique à deux
conducteurs avec fil de mise à la
terre (trois fils en tout) est nécessaire
pour alimenter le foyer interne en
électricité.
Utiliser le câblage approprié
conformément aux codes de
l'électricité nationaux et locaux
en ce qui a trait à la consomma-
tion
d'électricité.
4.
Retirer la gaine extérieure et
dénuder les fils à
5.
Dévisser la vis qui tient en place
le couvercle de la boîte de rac-
cordement et enlever le couver-
cle.
6.
Retirer les câbles de la boîte
de raccordement, desserrer les
deux écrous de fixation des fils et
retirer le cordon
7.
Faire passer les fils électriques
foyer.
l'extrémité.
(Figure 6).
Figure 5
à travers la rondelle défonçable
sur l'autre couvercle de boîte
de raccordement fourni et fixer
avec un serre câble (non fourni)
(Figure 7).
8.
Raccorder le fil noir (sous ten-
sion) de l'appareil au fil noir de la
source d'alimentation électrique
(Figure 7).
9.
Raccorder le fil blanc (neutre) de
l'appareil au fil blanc de la source
d'alimentation électrique
7).
10. Raccorder le fil vert (mis à la ter-
re) de l'appareil au fil vert de la
source d'alimentation électrique
(Figure 7).
11. Placer tous les connecteurs à
l'intérieur de l'appareil et fixer le
couvercle de la boîte de raccor-
dement à l'appareil. Veiller à ce
que le serre câble ne serre que
la gaine extérieure du
!
NOTA : Tout le câblage doit être
effectué avant l'installation de l'appa-

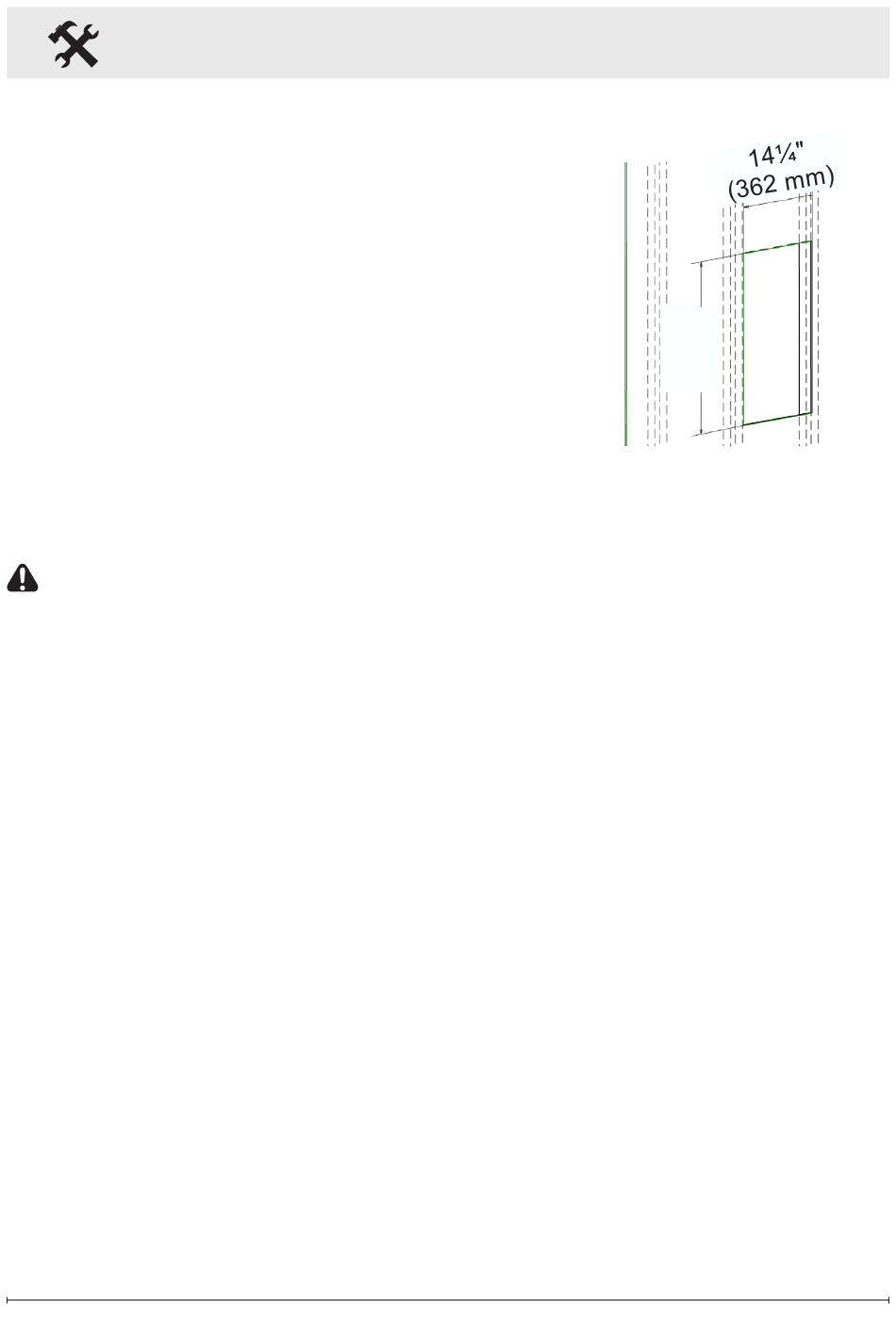

32"
(813
mm)
(Figure
câble.
11
