Schéma Des Composants - EUROM Ceiling Fan 48 Manuel D'utilisation

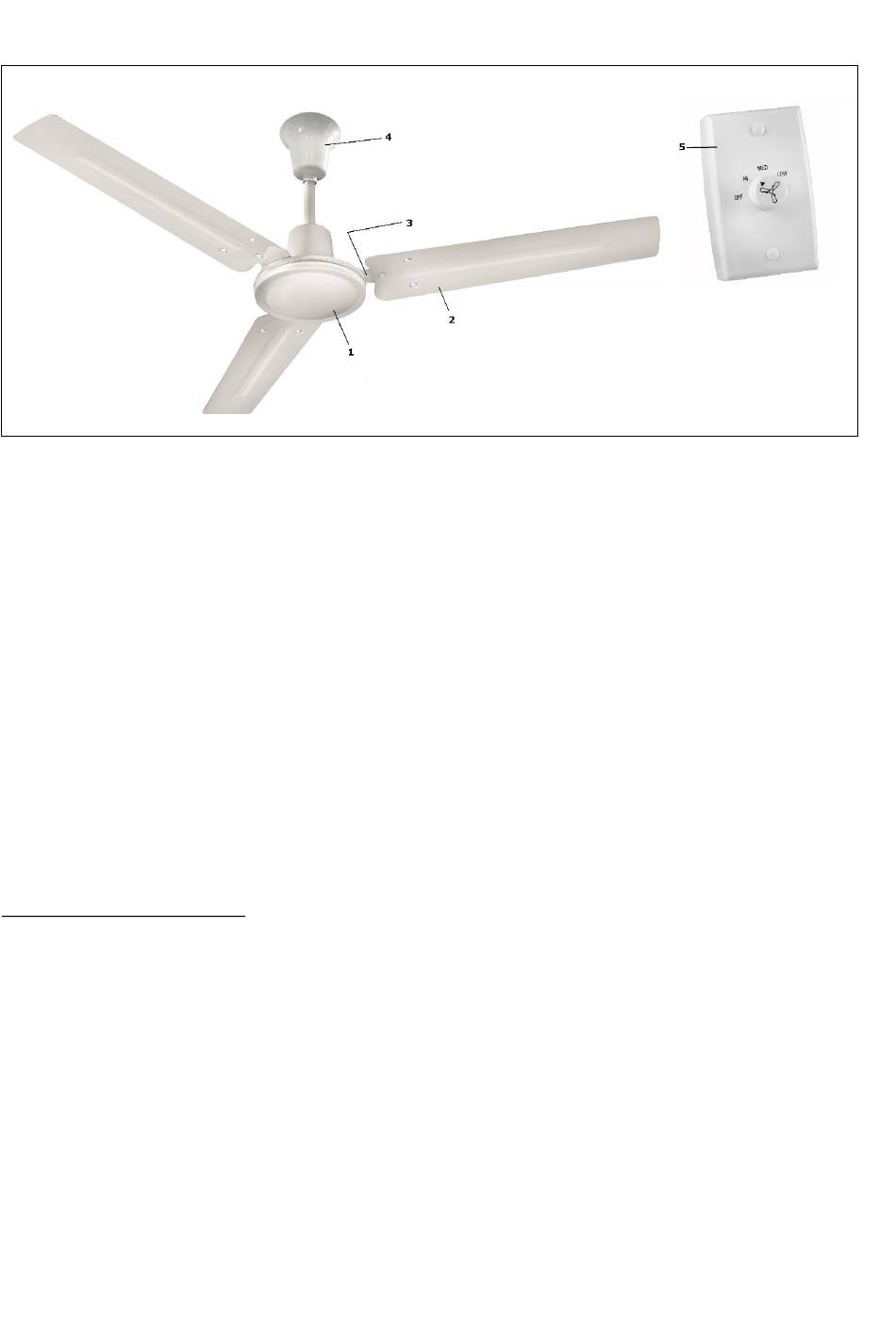

Schéma des composants
1. bloc moteur
2. pale
3. piéce de raccordement
Description
Le Ceiling Fan 48 est un ventilateur de plafond destiné à générer un flux d'air vivifiant
dans la pièce. Il a été conçu pour être raccordé à un point de raccordement électrique
(prise) au plafond. Il est commandé par un boîtier de commande spécial monté au
mur qui se trouve en contact avec le point de raccordement (prise) au plafond.
Ce boîtier de commande mural permet de régler le ventilateur en 3 positions (LOW –
MED - HI) et de l'éteindre (OFF).
Installation
L'installation électrique
Avant de procéder à l'installation du ventilateur et/ou du boîtier de commande,
l'installation électrique doit être préparée.
Repérez l'endroit au plafond où vous voulez suspendre le ventilateur. À cet endroit
doit se trouver un point de raccordement électrique (220-240V~50HZ) relié (par
câblage aux normes) au point de raccordement (prise) du boîtier de commande mural
destiné à commander le ventilateur. Ces prises doivent être réalisées par un
électricien agréé. L'endroit où vous allez suspendre le ventilateur doit également
répondre aux critères suivants :
distance d'au moins 266 cm par rapport au sol,
-
matière suffisamment solide pour porter le ventilateur (également quand il
-
fonctionne) : béton, poutre en bois, etc., mais pas de plaques de plâtre, de
panneaux mi-durs, de cloisons, etc. La force portante doit être d'au moins 100
kg.
4. cache supérieur
5. boîtier de commande
26
