Réaliser l'installation

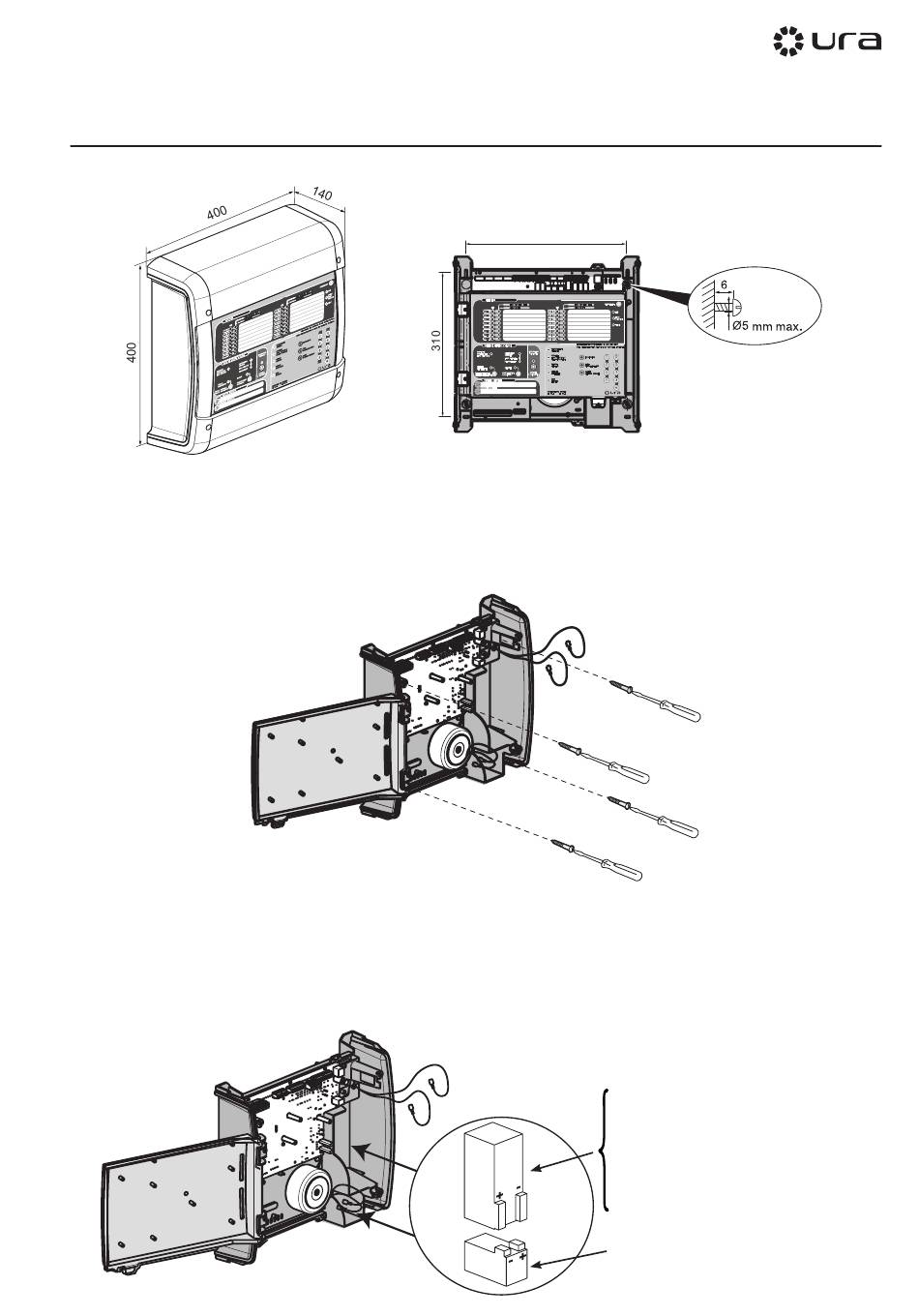

Visualiser les cotes d'encombrement et de fixation

Fixer l'ECS/CMSI au mur

1. Percer les 4 trous de fixation dans le mur en respectant les cotes indiquées plus haut.
2. Ouvrir le capot après avoir dévissé les 4 vis quart de tour en façade.
3. Fixer le produit en commençant par les deux vis du haut.
4. Les câbles d'alimentation peuvent arriver en saillie en partie supérieure et inférieure, ou peuvent être encastrés
à l'arrière de l'appareil.

Positionner les batteries

Les batteries sont commandées et livrées séparément.
Réaliser ces raccordements en fin d'installation, avant le raccordement du secteur.
En cas de raccordement d'un CMSI externe :
- Mettez l'UGA de l'ECS/CMSI hors service
- Veillez à ne pas connecter la batterie «UGA»
345
ECS 2/4/8 CMSI :
1 batterie - Pb - 12 V 7 Ah
Réf.: 386 003
ECS 16 CMSI :
1 batterie - Pb - 12 V 12 Ah
Réf.: 386 005
1 batterie «UGA» - Pb - 12 V - 1,2 Ah
Réf.: 386 004
