Raccorder les périphériques
Raccorder les tableaux répétiteurs de confort et/ou d'exploitation (T.B.T.S.)
Sur l'ECS 2 CMSI et l'ECS 4 CMSI, les tableaux répétiteurs sont alimentés par l'alimentation interne de l'ECS/CMSI
avec 5 tableaux répétiteurs maximum.
Sur l'ECS 8 CMSI et l'ECS 16 CMSI, les tableaux répétiteurs sont alimentés :
- Soit par l'alimentation interne de l'ECS/CMSI avec 5 tableaux répétiteurs maximum
- Soit par une alimentation externe 24 Vcc avec 10 tableaux répétiteurs maximum

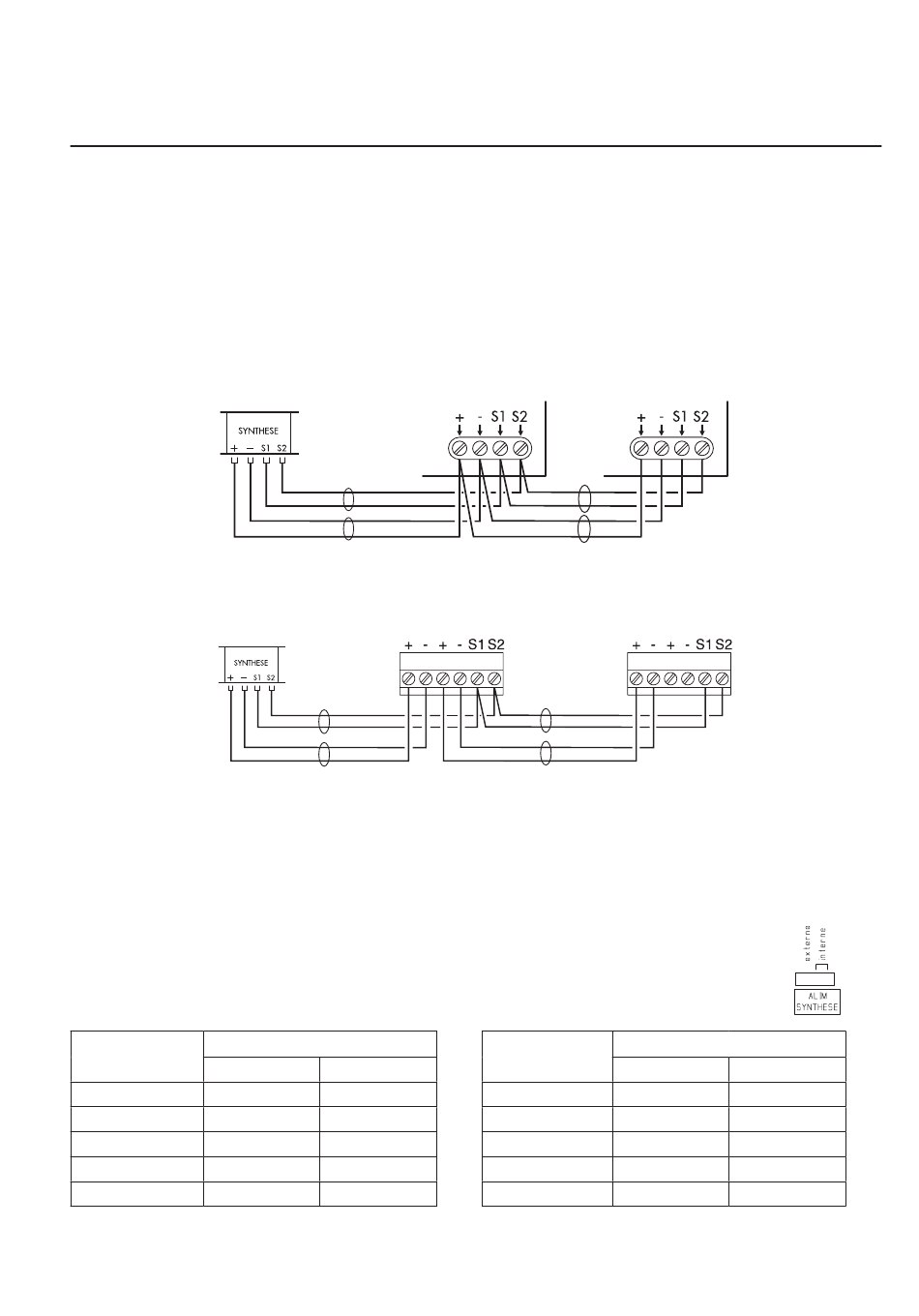

Raccorder les tableaux répétiteurs de confort «TRC» - Réf. 310 170, 317 000
Bornier ECS
Raccorder les tableaux répétiteurs d'exploitation «TRE» - Réf. 310 052
Bornier ECS
Utiliser 2 câbles séparés :
- Câble 1 : 1 paire 9/10
e
- Câble 2 : 1 paire 9/10
e
Réaliser l'installation en fonction du type d'alimentation des tableaux répétiteurs
Cas n°1 : Alimenter les tableaux répétiteurs par l'alimentation interne
- Mettez le cavalier d'alimentation "ALIM SYNTHESE" en position "INTERNE"
- Veillez à ne pas dépasser le nombre max. de tableaux répétiteurs = 5
- Consultez la longueur max. du câble 2 d'alimentation dans les tableaux ci-dessous
Longueur max. du câble 2 (m)
Nombre de TRC
1
2
3
4
5
Câble 1
Câble 2
Bornier tableau répétiteur
Câble 1
Câble 2
, CR1, longueur max. 1000 m
ou 1,5 mm , CR1, longueur max. voir tableaux ci-après
2
9/10 1,5 mm
e 2
1000 1000
1000 1000
810 1000
600 1000
500 1000
(suite)
Bornier tableau répétiteur
Câble 1
Câble 2
Câble 1
Câble 2
Nombre de TRE
1
2
3
4
5
18
Bornier tableau répétiteur
Bornier tableau répétiteur
Longueur max. du câble 2 (m)
9/10 1,5 mm
e
1000 1000
925 1000
615 1000
460 1000
370 1000
2
