Visualiser Le Schéma Général De Raccordement - Ura ECS 2 CMSI Notice Installateur

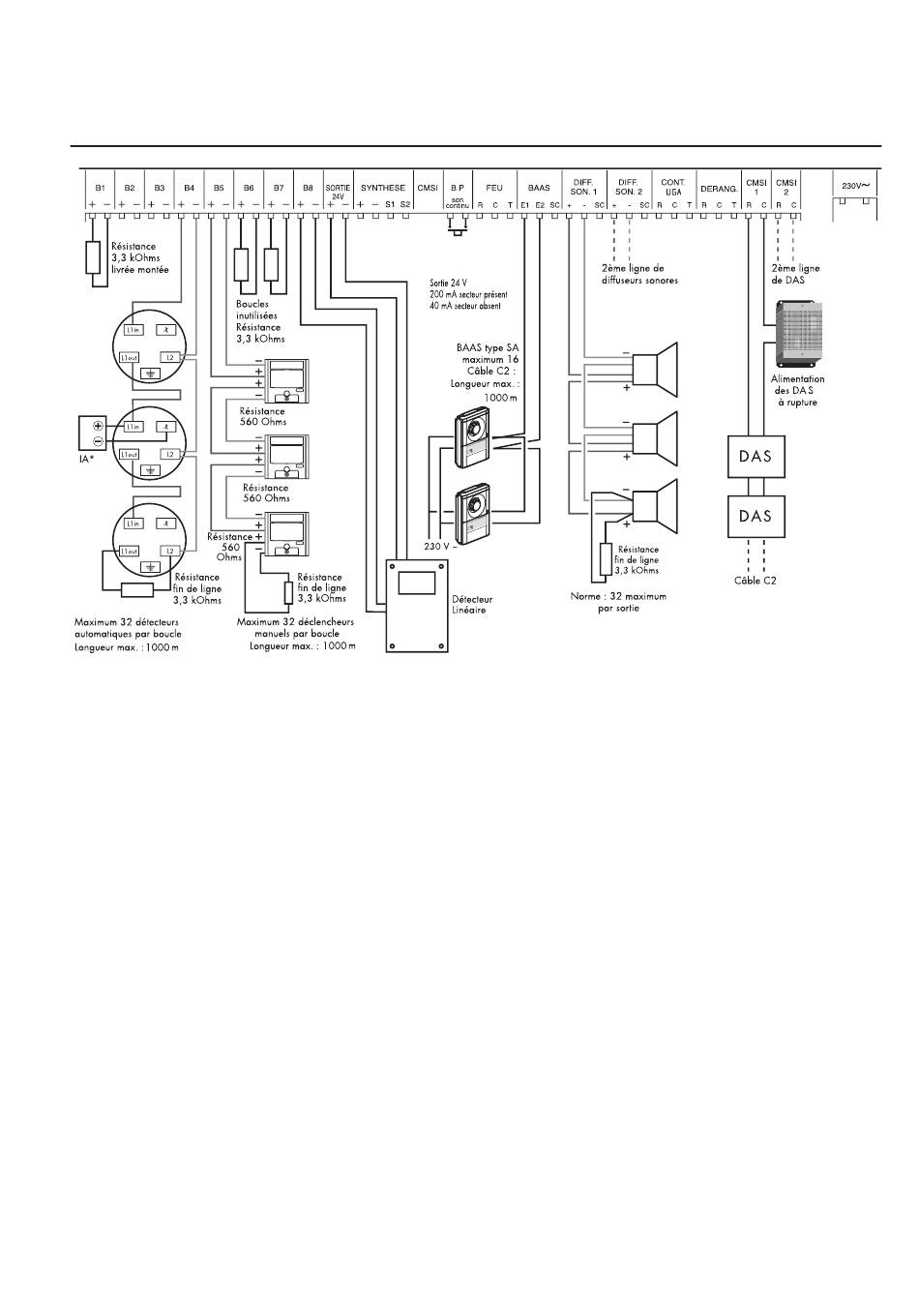

Visualiser le schéma général de raccordement
- Raccordez les résistances de fin de ligne de 3,3 kOhms sur chaque boucle de détection automatique et de
déclencheurs manuels
Raccordez une résistance de 3,3 kOhms sur chaque bornier de boucle non utilisé
- Raccordez la résistance 560 Ohms, 2 W, ±5% à chaque déclencheur manuel
Couleur : vert - bleu - marron - or
- Raccordez les résistances de fin de ligne diffuseurs sonores et/ou lumineux. Il est prévu deux sorties + et -.
Si l'une des sorties n'est pas utilisée, raccordez une résistance de 3,3 kOhms, 1/4W, ±1% sur son bornier.
- Raccordez les résistances de fin de ligne 3,3 kOhms, 1/4W, ±1% sur le dernier élément de la ligne.
Couleur : orange - orange - noir - marron - marron
Pour les longueurs de câble : tenez compte de la longueur du câble depuis le bornier de l'ECS/CMSI jusqu'au
bornier du dernier élément de la ligne.
TRE/TRC
5 max. sur alimentation de l'ECS/CMSI
10 max. sur alimentation externe
2 Câbles 1 paire - CR1
+ B2
- B2
+ B2
- B2
Réf. 330 108
10
