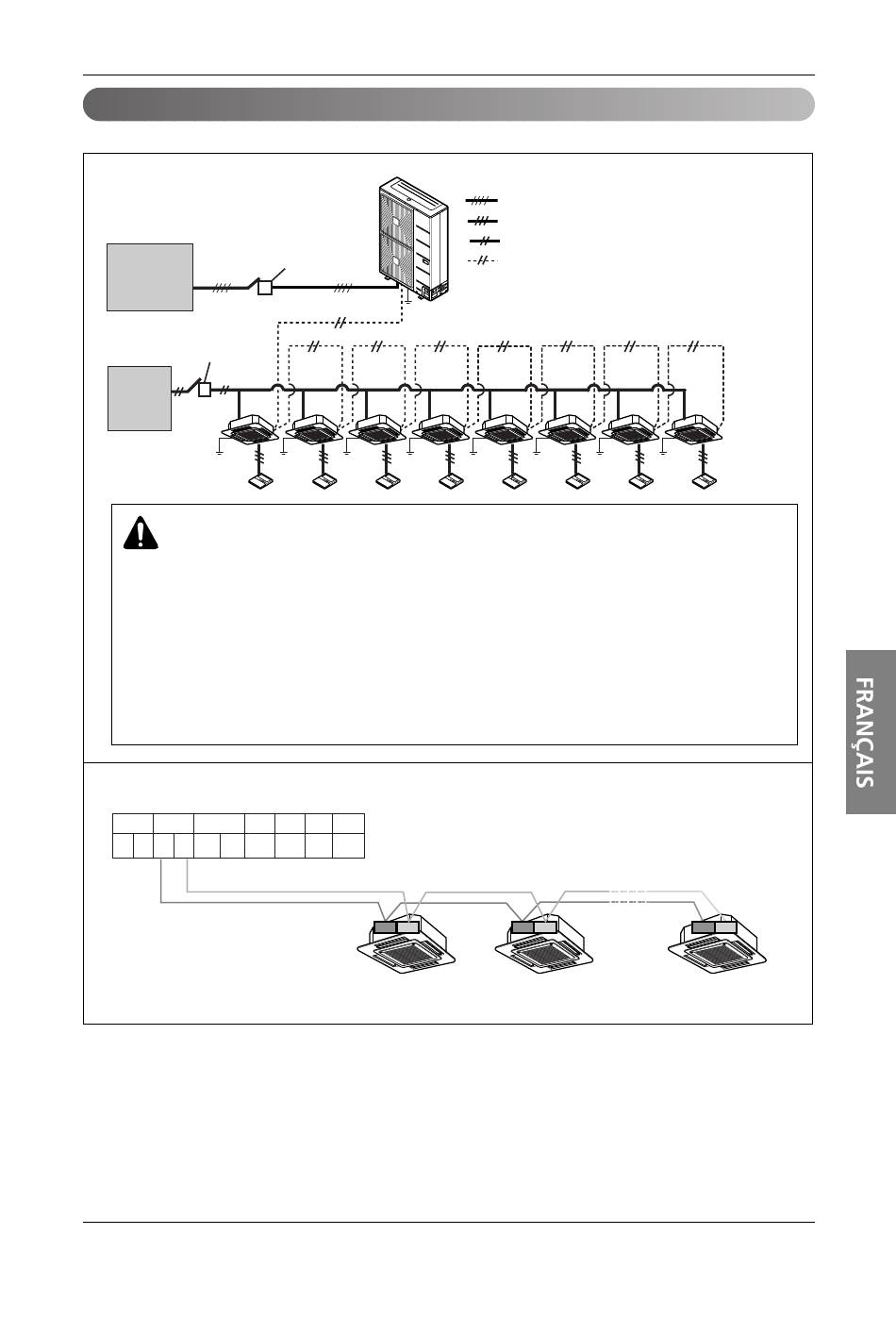

Exemple de connexion du câble de transmission
1. 50Hz
Interrupteur d'alimentation
Source
(Interrupteur à fusible : ELCB)
d'alimentation
triphasés, 4-fils
Alimentation
50 Hz / 380 à 415 V
(Interrupteur principal)
Interrupteur d'alimentation
(Interrupteur à fusible)
Alimentation
Monophasée
50 Hz
220 V
AVERTISSEMENT
• Il est nécessaire d'utiliser des lignes de terre pour les unités intérieures, afin d'empêcher tout risque de choc
électrique en cas de fuite de courant, de parasites provoquant des problèmes de transmission ou de fuite de
courant au niveau du moteur (non connecté à la tuyauterie).
• N'installez pas d'interrupteur ou de prise secteur individuelle pour mettre hors tension chaque unité intérieure.
• Installez un interrupteur principal afin de couper toutes les alimentations de manière groupée, car le système
est composé d'éléments utilisant plusieurs alimentations séparées.
• En cas de risque d'inversion de phase, de perte de phase ou de panne d'alimentation ou d'interruption
momentanée pendant le fonctionnement de l'appareil, ajoutez un dispositif local de protection de phase. Le
fait de faire fonctionner l'appareil en inversion de phase risque d'endommager le compresseur ainsi que
d'autres éléments.
Entre l'unité extérieure et les unités intérieures
SODU IDU INTERNET DRY1 DRY2 GND
B A B A
La borne GND (Terre) est une borne "–" (négative) pour le commutateur central, pas une ligne de terre
Source d'alimentation triphasés, 4-fils
Ligne de transmission (3 lignes) : télécommande filaire
Ligne d'alimentation monophasée (P, N)
Ligne de transmission (ligne blindée à deux conducteurs) :
entre l'unité intérieure et l'unité extérieure
12V
3 4
Câblage électriqueon
3 4
