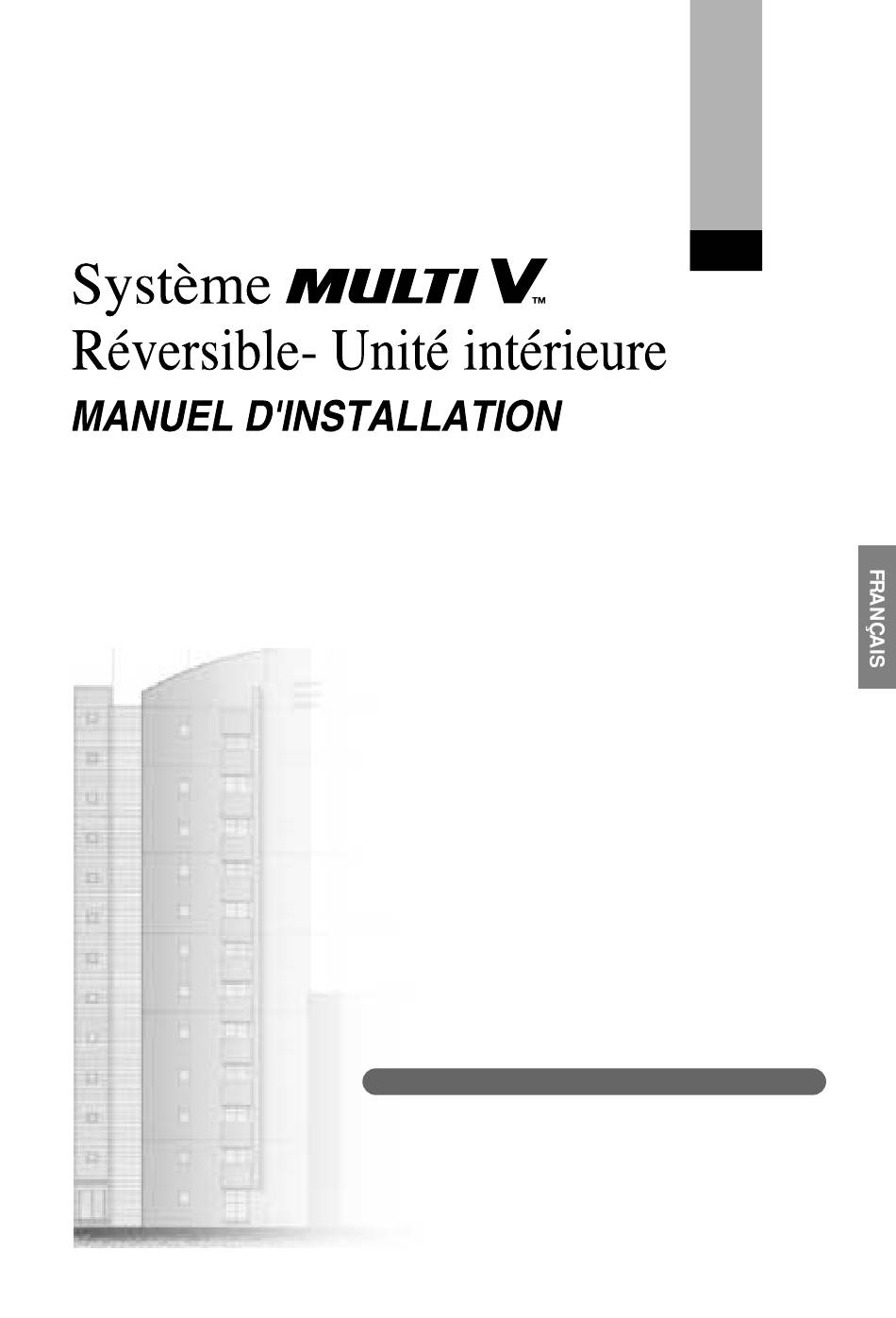

LG MULTI V Manuel D'installation
Masquer les pouces
Voir aussi pour MULTI V:
- Manuel d'installation (57 pages) ,
- Mode d'emploi (29 pages) ,
- Manuel d'installation (21 pages)
Table des Matières
Publicité
Liens rapides
Modèle N °: Série BR/BG/BH
Type: Gainable(High-Static)
IMPORTANT
• Veuillez lire entièrement ce manuel d'instructions avant
d'installer le matériel.
• Conformément aux standards nationaux sur le câblage,
l'installation ne doit être effectuée que par du personnel
autorisé.
• Après l'avoir lu entièrement, veuillez conserver ce
manuel d'installation pour référence ultérieure.
LG
Publicité
Table des Matières
Manuels Connexes pour LG MULTI V
Sommaire des Matières pour LG MULTI V
- Page 1 Modèle N °: Série BR/BG/BH Type: Gainable(High-Static) IMPORTANT • Veuillez lire entièrement ce manuel d’instructions avant d'installer le matériel. • Conformément aux standards nationaux sur le câblage, l’installation ne doit être effectuée que par du personnel autorisé. • Après l’avoir lu entièrement, veuillez conserver ce manuel d’installation pour référence ultérieure.
-
Page 2: Table Des Matières
Type Gainable (High-Static) Manuel d'installation TABLE DES MATIÈRES Eléments à installer Outillage Travaux d'installation Eléments d'installation ..3 Mesures de sécurité....4 Installation Niveau à bulle Quatre vis de type "A" Tournevis Choix du meilleur emplace- Plaque de montage Perceuse électrique ment........7 Embout scie trépan Longueur horizontale Dimension du plafond et... -
Page 3: Eléments D'installation
Eléments d'installation Eléments d'installation Grilles de sortie d’air Filtres d’air Grilles d’entrée d’air Commande à distance Manuel d'installation 3... -
Page 4: Mesures De Sécurité
Mesures de sécurité Mesures de sécurité Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels. Veillez à lire ce manuel avant d’installer le climatiseur. Veillez à observer les précautions spécifiées dans ce manuel, puisqu’elles incluent des points importants con- cernant la sécurité. - Page 5 Mesures de sécurité Ne modifiez ni prolongez le cordon Ne laissez pas le climatiseur Prenez soin lorsque vous déballez d'alimentation. marcher trop longtemps lorsque et installez ce produit. l'humidité est très élevée et qu'il y a une porte ou une fenêtre ouverte. •...
- Page 6 Mesures de sécurité ATTENTION Installation Vérifiez toujours s'il y a des fuites Installez le raccord de drainage de Maintenez le produit de niveau lors de gaz (frigorigène) suite à l'instal- manière à assurer une vidange de son installation. lation ou réparation du produit. appropriée.
-
Page 7: Installation
Installation Installation Choix du meilleur emplacement Installez le climatiseur dans un emplacement ayant les caractéristiques suivantes : • Il devra supporter aisément un poids quatre fois plus lourd que le poids de l’unité intérieure. • L’unité devra être placée dans un endroit où elle puisse être révisée facilement, comme il est illustré sur la figure. -
Page 8: Dimension Du Plafond Et
Installation Dimension du plafond et emplacement des boulons de support Installation de l’unité Installez correctement l’unité au dessus du plafond. CAS 1 POSITION DU BOULON DE SUPPORT • Utilisez un joint en étoupe entre l’unité et le conduit afin d’absorber toute vibration inutile. •... -
Page 9: Support
Installation Installation de l’unité intérieure • Choisissez et marquez la position des boulons de • Insérez l’élément d’ancrage et la rondelle dans les fixation. boulons de support pour fixer les boulons de sup- • Percez le trou d’ancrage au plafond. port au plafond. -
Page 10: Vérification Du Drainage
Installation ISOLATION, AUTRES Isolez complètement les joints et les tubes. ISOLATION THERMIQUE Toute isolation thermique doit respecter les régulations locales. UNITÉ INTÉRIEURE Isolant thermique pour tuyau réfrigérant (Fourniture sur place) Joint pour le tuyau à liquide Isolant thermique pour tuyauterie Tuyau réfrigérant et isolant thermique (Fourniture sur place) (Fourniture sur place) - Page 11 Installation ATTENTION 1. L’installation en pente de l’unité intérieure est très importante pour le drainage du climatiseur du type conduit. 2. L’épaisseur minimale de l’isolation pour le tuyau de connexion devra être de 5 mm. Vue du front • L’unité doit être horizontalement ou inclinée vers le raccord de drainage à la fin de l’installation.
- Page 12 Installation ATTENTION: Après confirmation des conditions ci-dessus, préparez le câblage comme suit : 1) Assurez-vous de disposer d’un circuit individuel destiné exclusivement au climatiseur. Quant à la méthode de câblage, suivez le schéma de circuit collé à l’intérieur du couvercle du panneau de commande.
-
Page 13: Installation De La Commande À Distance
Installation Installation de la commande à distance • Même si la sonde de température ambiante se trouve dans l'unité intérieure, la commande à distance devrait être installée à l’abri de l’action directe du soleil et de l’humidité élevée. Installation de la commande à distance •... - Page 14 Système à deux thermistors Système à deux thermistors • Ouvrez le panneau arrière du télécontrôleur pour configur- er le mode • Les options disponibles sont au nombre de trois : Capteur Température Ambiante Remo. Sélecteur 1 - Remo : détection de la température de la pièce Unité...
-
Page 15: Comment Régler L'esp
Comment régler l’ESP ? Comment régler l’ESP ? Procédure de modification du RPM Ex : l’ESP est de 4mmAq pour le modèle « ABNH12G1FAB/ABNH24G1FAB » Pour protéger l’unité, le compresseur doit être désactivé lors du réglage de l’ESP Appuyez sur le bouton ON/OFF. L’unité démarre AUTO SWING OPERATION SET TEMP... - Page 16 Comment régler l’ESP ? [Table.1] ESP (mmAQ) Modèle Mode (Fort/Moyen/Faible) Valeur de réglage 15.3CMM 13.6CMM 10.3CMM 17.7CMM 14.5CMM 12.2CMM 19.0CMM 16.4CMM 14.5CMM 25.3CMM 21.8CMM 17.6CMM 29.6CMM 25.3CMM 21.8CMM 29.6CMM 26.3CMM 23.6CMM 32.0CMM 28.4CMM 23.6CMM 45CMM 40CMM 33MM NOTICE 1.Assurez-vous d’entrer les valeurs en vous reportant au tableau. Des valeurs erronées pro- duiront un mauvais fonctionnement.
- Page 17 P/No.: 3828A20873B Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
