LG MULTI V Manuel D'utilisation

LG MULTI V Manuel D'utilisation

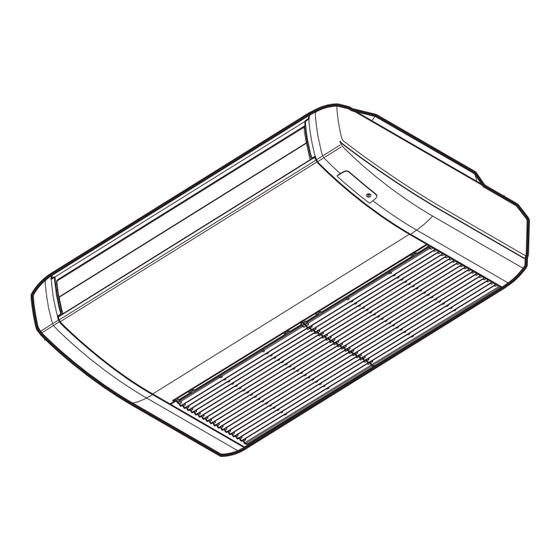

Type : suspendu au plafond
Masquer les pouces Voir aussi pour MULTI V:

Publicité

Liens rapides

Télécharger ce manuel
MANUEL D'INSTALLATION
CLIMATISEUR
• Lisez entièrement ce manuel d'installation avant d'installer le produit.
• L'installation doit être réalisée conformément aux normes locales en
vigueur et effectuée uniquement par du personnel qualifié.
• Après l'avoir lu attentivement, conservez ce manuel d'installation afin
de pouvoir vous y reporter ultérieurement.
TYPE : Suspendu au plafond
P/NO : MFL42803123
www.lg.com

Publicité

loading

Manuels Connexes pour LG MULTI V

Sommaire des Matières pour LG MULTI V

  • Page 1 • L'installation doit être réalisée conformément aux normes locales en vigueur et effectuée uniquement par du personnel qualifié. • Après l'avoir lu attentivement, conservez ce manuel d'installation afin de pouvoir vous y reporter ultérieurement. TYPE : Suspendu au plafond www.lg.com P/NO : MFL42803123...
  • Page 2 IMPORTANT! Veuillez lire ces instructions au complet avant d’installer ce produit. Ce système de climatisation réunit strictement les standards de sécurité et de fonctionnement. En tant qu’installeur ou technicien spécialisé, une partie importante de votre travail consiste à installer et à réaliser le service technique de ce système d’une manière telle qu’il fonctionne de façon sûre et efficiente.
  • Page 3 Suspendu au plafond Manuel d'installation TABLE DES MATIÈRES Eléments à installer Outillage Travaux d'installation 4Introduction ......4 Mesures de sécurité....5 ❏ Gabarit en papier pour l'instal- ❏ Niveau à bulle Installation ❏ Tournevis lation ❏ Quatre vis de type "A" ❏ Perceuse électrique Choix du meilleur emplace- ❏...
  • Page 4 Introduction Introduction Symboles utilisés dans ce manuel Ce symbole indique un risque de choc électrique. Ce symbole signale des risques qui pourraient endommager le climatiseur. Ce symbole indique les remarques. REMARQUE Caractéristiques Évacuation d'air Récepteur du signal Couverture droite Filtre à air Couverture gauche Grille d'entrée d'air Tuyau de drainage...
  • Page 5 Mesures de sécurité Mesures de sécurité Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels. ■ Veillez à lire ce manuel avant dʼinstaller le climatiseur. ■ Veillez à observer les précautions spécifiées dans ce manuel, puisquʼelles incluent des points importants con- cernant la sécurité.
  • Page 6 Mesures de sécurité Ne modifiez ni prolongez le cordon Ne laissez pas le climatiseur Prenez soin lorsque vous déballez d'alimentation. marcher trop longtemps lorsque et installez ce produit. l'humidité est très élevée et qu'il y a une porte ou une fenêtre ouverte. •...
  • Page 7 Mesures de sécurité ATTENTION ■ Installation Vérifiez toujours s'il y a des fuites Installez le raccord de drainage de Maintenez le produit de niveau lors de gaz (frigorigène) suite à l'instal- manière à assurer une vidange de son installation. lation ou réparation du produit. appropriée.
  • Page 8 Installation Installation Choix du meilleur emplacement Unité intérieure 1. Ne permettez pas la présence de chaleur ou Plus de 700mm vapeur près de lʼunité. (27-9/16 pouce) 2. Choisissez un endroit où il nʼy ait pas dʼobstacles devant lʼunité. 3. Assurez-vous que le drainage de lʼeau condensée soit dirigé...
  • Page 9 Installation Montage de lʼancre Ecrou et Boulon Unidad: mm(pouce) (support de plafond) DIM. Model • Préparez 4 boulons de suspension. (La longueur de chaque boulon doit être la même.) 855(33-11/16) 320(12-5/8) • Mesurer et repérer la position des boulons de sus- pension et du trou de canalisation.
  • Page 10 Installation Installation de lʼunité intérieure Accrochez lʼunité intérieure avec les boulons de suspension en suivant les instructions suivantes : 1. Soulevez lʼunité intérieure à une hauteur suffisante. 2. Insérez une par une, les parties suspendues des 4 boulons de suspension dans les 4 crochets de suspension fournis situés sur le côté...
  • Page 11 Installation Préparation des conduits La cause principale des fuites de gaz est un défaut dans le travail d'évasement. Effectuez correctement le tra- vail d'évasement en suivant la procédure ci-dessous. 1. Coupez les conduits et le câble • Utilisez le kit de tuyaux ou des tuyaux achetés par Tuyau en biseauté...
  • Page 12 Installation ISOLATION THERMIQUE 1. Pour rendre étanche la tuyauterie du fluide frigorigène, utilisez un matériel dʼisolation thermique ayant une excellente résistance à la chaleur (supérieure à 120°C). Ruban de fixation (accessoire). 2. Précautions à prendre dans des conditions dʼhumidité élevée Ce climatiseur a été...
  • Page 13 Installation Vérification du drainage Pour vérifier le drainage: 1. Versez un verre d'eau dans l'évaporateur. 2. Vérifiez que l'eau coule à travers le raccord de drainage de l'unité interne sans quʼil y ait des fuites et quʼelle sʼécoule jusqu'à la sortie de drainage. Tuyauterie de drainage 1.
  • Page 14 Installation Méthode de raccordement du câble de liaison (exemple) 1(L1) 2(L2) 3(A) 4(B) Écrou de blocage Alimentation Transmission Haute tension (208/230V) Plaque de Conduit montage du conduit AVERTISSEMENT : Un raccordement desserré peut provoquer une surchauffe de la borne ou un dysfonctionnement de l'unité. Un risque d'incendie peut également survenir.
  • Page 15 Installation Assemblage Couverture latérale 1. Recouvrez les côtés du corps principal avec les panneaux latéraux comme indiqué sur lʼimage.+ 2. Soulevez légèrement lʼextrémité du panneau latéral pour le fixer conven- ablement sur la partie principale. 3. Poussez le panneau latéral depuis la face avant (le côté...
  • Page 16 Installation Installation du dispositif de régulation à distance filaire 1. Serrez fermement la vis fournie après avoir placé le boîtier d'installation du dispositif de régulation à distance à l'emplacement souhaité. - Installez-le de sorte à ce quʼil ne se torde pas car sinon cela pourrait entraîner une mauvaise installation. Installez le boîtier du dispositif de régulation à...
  • Page 17 Installation 4. Raccordez l'unité intérieure et le dispositif de régulation à distance à l'aide du câble de connexion. Vérifiez si le connecteur est correctement raccordé. Côté unité intérieure Câble de connexion 5. Utilisez un câble d'extension si la distance comprise entre le dispositif de régulation à distance filaire et l'unité...
  • Page 18 Installation Nom et fonction du dispositif de régulation à distance filaire (accessoire) 1. Écran d'indication de fonctionnement 2. Touche de réglage de température • Elle ne règle pas la température de la pièce, mais la tem- pérature de l'air en sortie. 3.
  • Page 19 (Console) montant/descendant descendant tant uniquement Sélection de région Sélection région tropicale Modèle général Modèle tropical Etc. Pièce de rechange ATTENTION Pour des modèles Multi V, le commutateur DIP 1, 2, 6, 8 doit être réglé sur OFF. Manuel d'installation 19...
  • Page 20 Installation Réglage de la commande groupée 1. Commande de groupe 1 Dispositif de régulation à distance filaire 1 + Unités intérieures standard Système en réseau (LGAP) Esclave Maître Esclave Signal Esclave 12 V Affichage du message d'erreur Connexion uniquement de lignes de signaux série et GND entre des unités intérieures Maître Commutateur DIP de la carte électronique (unité...
  • Page 21 Installation 5. En cas d'erreur sur l'unité intérieure, l'affichage apparaît sur le dispositif de régulation à distance filaire. À l'exception de l'unité intérieure en erreur, une unité intérieure individuelle est en mesure de commander. 6. En cas de commande en groupe, il est possible d'utiliser les fonctions suivantes. - Sélection des options de fonctionnement (fonctionnement/arrêt/mode/réglage température) - Contrôle du débit (élevé/moyen/bas) - Cela n'est pas possible avec certaines fonctions.
  • Page 22 Installation 3. Commande de groupe 3 Connexion combinée avec des unités intérieures et une unité de prise d'air frais Système en réseau (LGAP) Signal Maître Esclave Maître Esclave 12 V Affichage du message d'erreur Maître Maître Dans le cas d'une connexion d'une unité intérieure standard et d'une unité de prise d'air frais, séparez l'unité...
  • Page 23 Installation 4. 2 Dispositif de régulation à distance Dispositif de régulation à distance filaire 2 + Unité intérieure 1 Système en réseau (LGAP) Maître Affichage du message d'erreur Maître Esclave 1. Avec une unité intérieure, il est possible de connecter deux dispositifs de régulation à distance filaires.
  • Page 24 Installation 5. Accessoires pour le réglage des commandes de groupe Il est possible de définir une commande de groupe à l'aide des accessoires ci-dessous. Unité intérieure 2 EA + dispositif de Unité intérieure 1 EA + dispositif de régulation à distance filaire régulation à...
