Installation et connexion du sélecteur de Chauffage/Climatisation
I Installation et connexion en utilisant le sélecteur de Chauffage/Climatisation
• Connectez les fils de l'unité extérieure (contact sec), en les faisant passer dans le trou à l'arrière de
l'unité, comme indiqué dans la figure ci-dessous.
• Insérez le fil dans le trou en appuyant sur le bouton poussoir.
• ILongueur maximum de la ligne de transmission pour le contact sec : 200 m.
Unité extérieure
I Installation et connexion sans utiliser le sélecteur de Chauffage/Climatisation
Dans ce cas, vous devez régler le mode sans le sélecteur de chauffage/climatisation. Essayez d'utiliser un autre
commutateur, à l'exception du sélecteur de chauffage/climatisation extérieur LG.

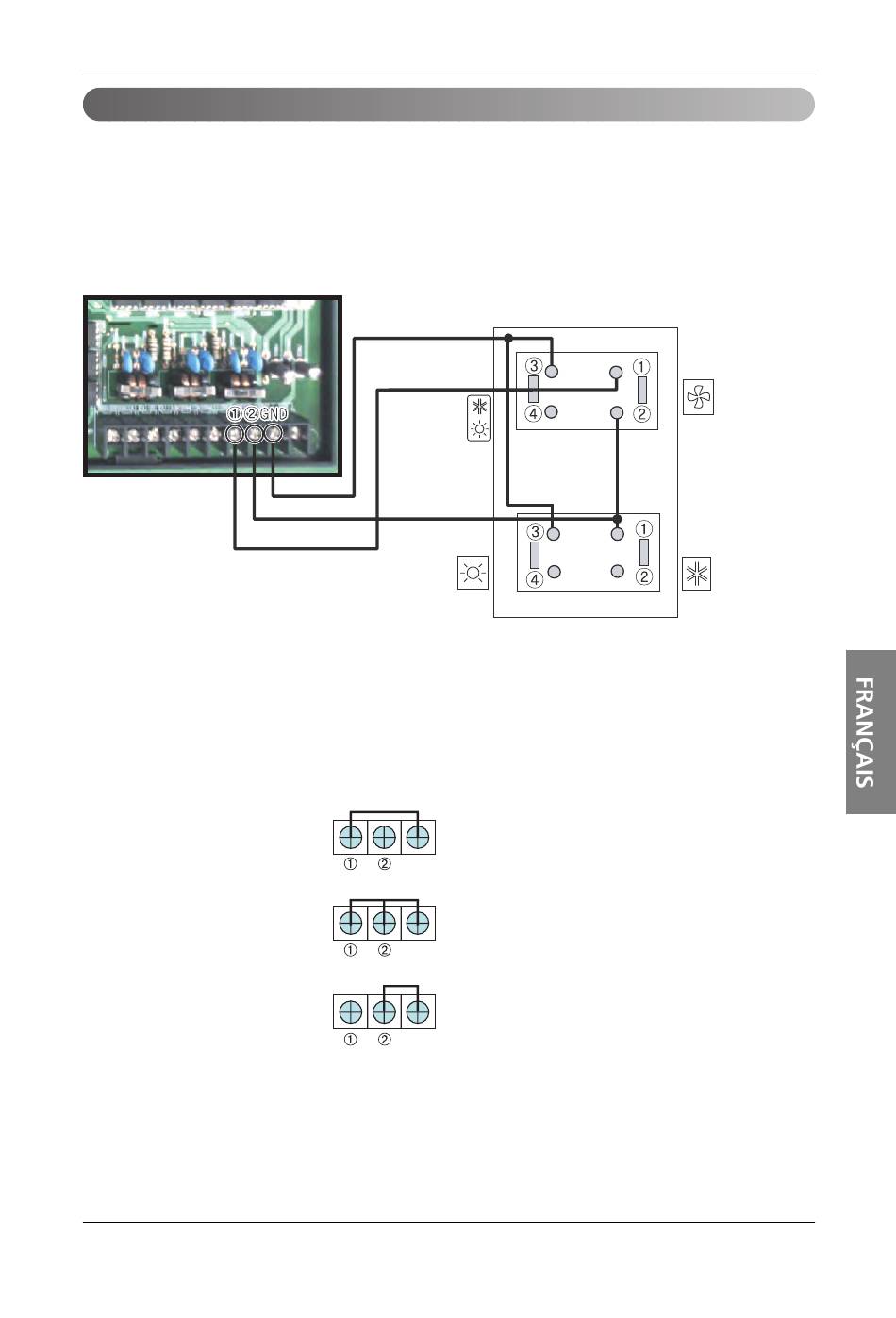

Connectez les bornes de signal comme indiqué ci-dessous.
- Réglage du mode de fonctionnement sans sélecteur de chauffage/climatisation
• Réglage du mode climatisation
➀ ➔ Connexion à la terre
➁ ➔ Coupé (circuit ouvert)
• Réglage du mode chauffage
➀ ➔ Connexion à la terre
➁ ➔ Connexion à la terre
• Réglage du mode ventilation
➀ ➔ Coupé (circuit ouvert)
➁ ➔ Connexion à la terre
Changement de mode
Chauffage
GND
GND
GND
Câblage électriqueon
Ventilation
Climatisation
Arrière
