Diagrammes De Suggestions De Tuyauterie De Chaudière - Laars OMNITHERM ONH1250 Instructions D'installation Et D'utilisation

Page 28
5.A.4 Diagrammes de suggestions de
tuyauterie de chaudière
Les schémas de la Figure 4 on page 28 à la Figure 7 on page
31 illustrent les configurations conseillées de tuyauterie des
chaudières. Ces diagrammes ne sont donnés qu'à titre indicatif.
Installer correctement tous les composants requis par les codes
locaux.
Circuit de zone de chauffage des locaux
Circuit de zone de chauffage des locaux
Évent Pompe du circuit
Commandes
d'alimentation
en eau
Tuyau diam. 4 po max.

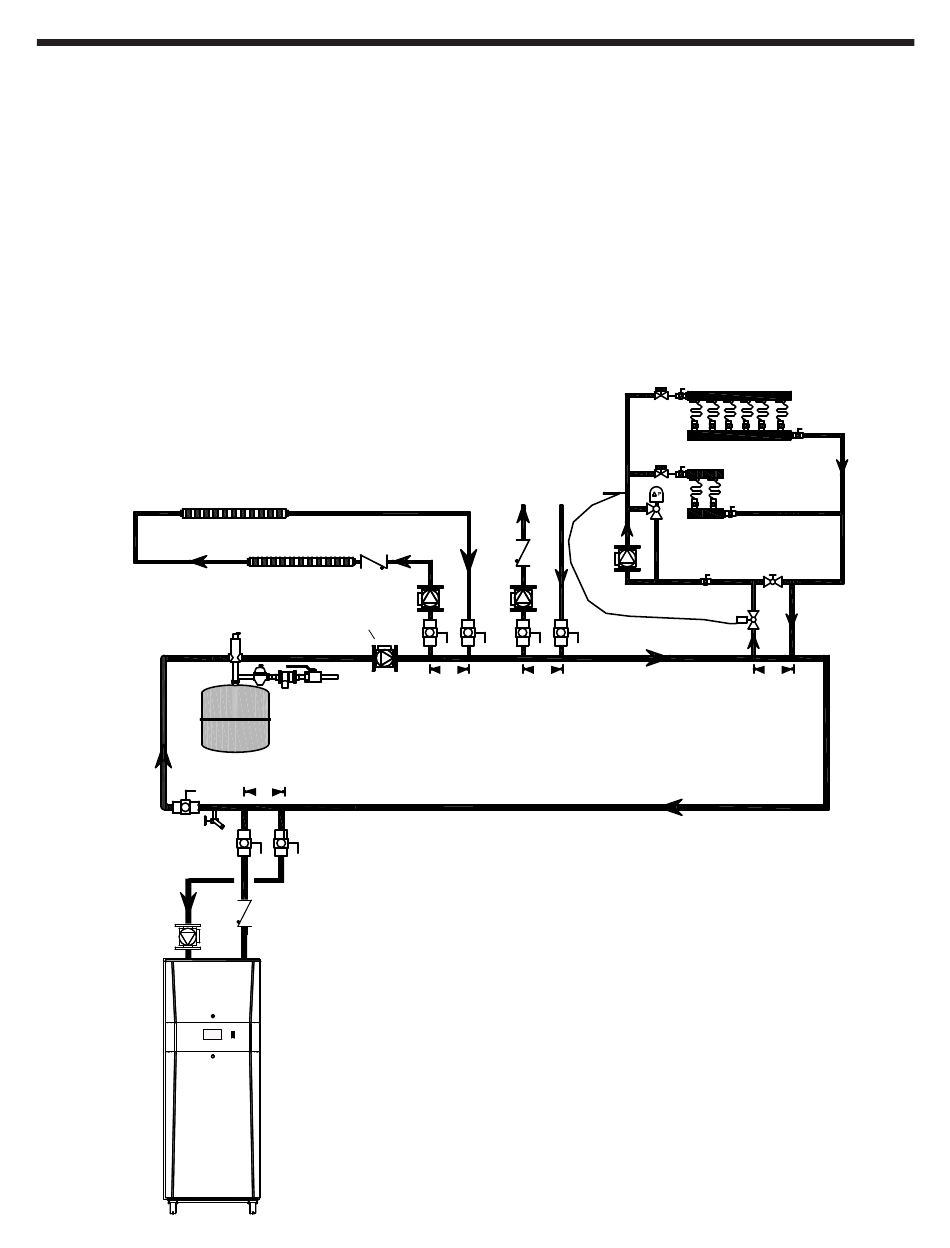

Figure 4. Schéma de tuyauterie – une seule chaudière, plusieurs zones de
températures
Zonage avec circulateurs
Tuyau diam. Tuyau diam.
4 po max. 4 po max.
Remarque:
Ce schéma est une représentation
simplifiée d'un type de tuyauterie et
n'est pas destiné à être utilisé comme
plan d'installation. Les exigences du
code local doivent être respectées.
LAARS Heating Systems
Zone rayonnante basse température
Tuyau diam.
4 po max.
