1. Desserrer la vis papillon (1).
2. Régler la tablette à la profondeur souhaitée (ou l'enlever
complètement).
3. Bien resserrer la vis.
4.12.3 Faire pivoter la tablette sur le côté
Pour s'installer et descendre, il est possible de faire pivoter
la tablette vers le haut et sur le côté.
ATTENTION !
Risque de blessure
Lorsque la tablette est pivotée vers le haut, elle
ne s'encliquette pas à cette position.
– Ne pas faire pivoter la tablette vers le haut et
la laisser appuyée dans cette position.
– N'essayez jamais de vous déplacer avec une
tablette pivotée vers le haut.
– Toujours abaisser la tablette de manière
contrôlée.
4.13 Porte-siège
4.13.1 Régler la largeur d'assise
Veuillez également observer le chapitre suivant
4.13.2 Régler la profondeur d'assise, page 50.
La largeur d'assise peut se régler par échelon de 380
à 530 mm.
Conditions préalables :
• Clé Allen 4 mm
1540308-L

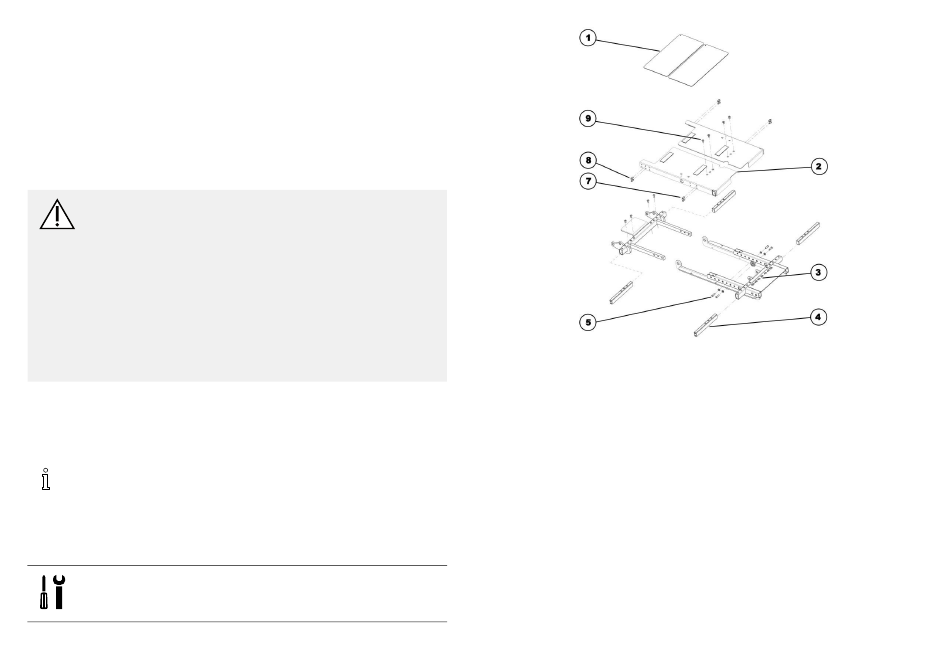

Fig. 4-1 Vue éclatée du porte-siège
1. Enlevez le coussin du siège.
2. Enlevez les plaques de protection (1).
3. Desserrez et enlevez les deux vis à six pans creux (6) se
trouvant derrière sur la barre transversale.
4. Desserrez et enlevez les deux vis à six pans creux (9) se
trouvant devant sur la plaque du porte-siège.
5. Desserrez les quatre vis à six pans creux (7) & (8) se
trouvant devant et derrière sur les côtés de la plaque
du porte-siège pour éliminer les tensions et faciliter le
déplacement des plaques. Enlevez ces vis, mais pas
complètement.
Réglages (Mise en service)
49
