Régler Le Fonctionnement Des Accoudoirs Parallèles Se Déplaçant Avec Le Dossier - Invacare FDX Manuel D'utilisation

1.

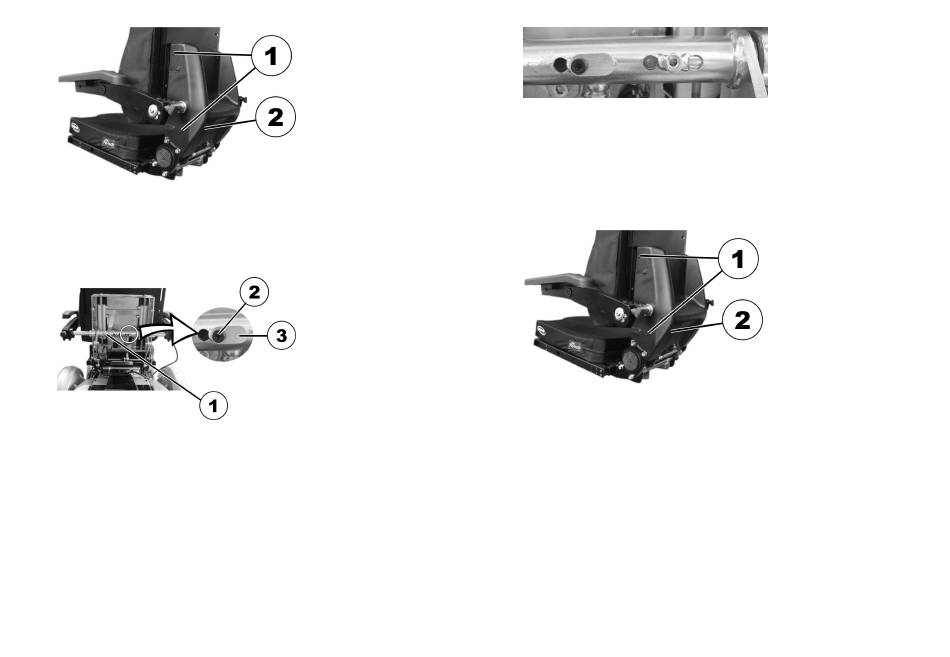

Desserrez les vis des deux côtés de la protection du
dossier (1).
Sur l'illustration, seules les vis du côté gauche sont
visibles.
2. Enlevez la protection du dossier (2).
3.
Desserrez la vis (2) de la goupille de sécurité (3) au
support de couple (1) avec la clé Allen.
4. Délestez l'accoudoir en le soulevant légèrement et
enlevez la goupille de sécurité.
1540308-L
5.
Réglez la largeur de l'accoudoir.
Les positions possibles de l'accoudoir sont prédéfinies
par les trous dans le support de couple et dans l'axe
de l'accoudoir.
6. Mettez la goupille de sécurité en place.
7. Resserrez bien la vis.
8. Répétez l'opération pour l'autre accoudoir.
9.
Remettez la protection de dossier (2) en place. Veillez
ici au bon emplacement des encoches sur les côtés.
10. Resserrez bien les vis des deux côtés de la protection
du dossier (1).
Sur l'illustration, seules les vis du côté gauche sont
visibles.
4.4.4 Régler le fonctionnement des accoudoirs parallèles
se déplaçant avec le dossier
La mobilité des accoudoirs parallèles se déplaçant avec le
dossier se règle plus ou moins facilement.
Réglages (Mise en service)
31
