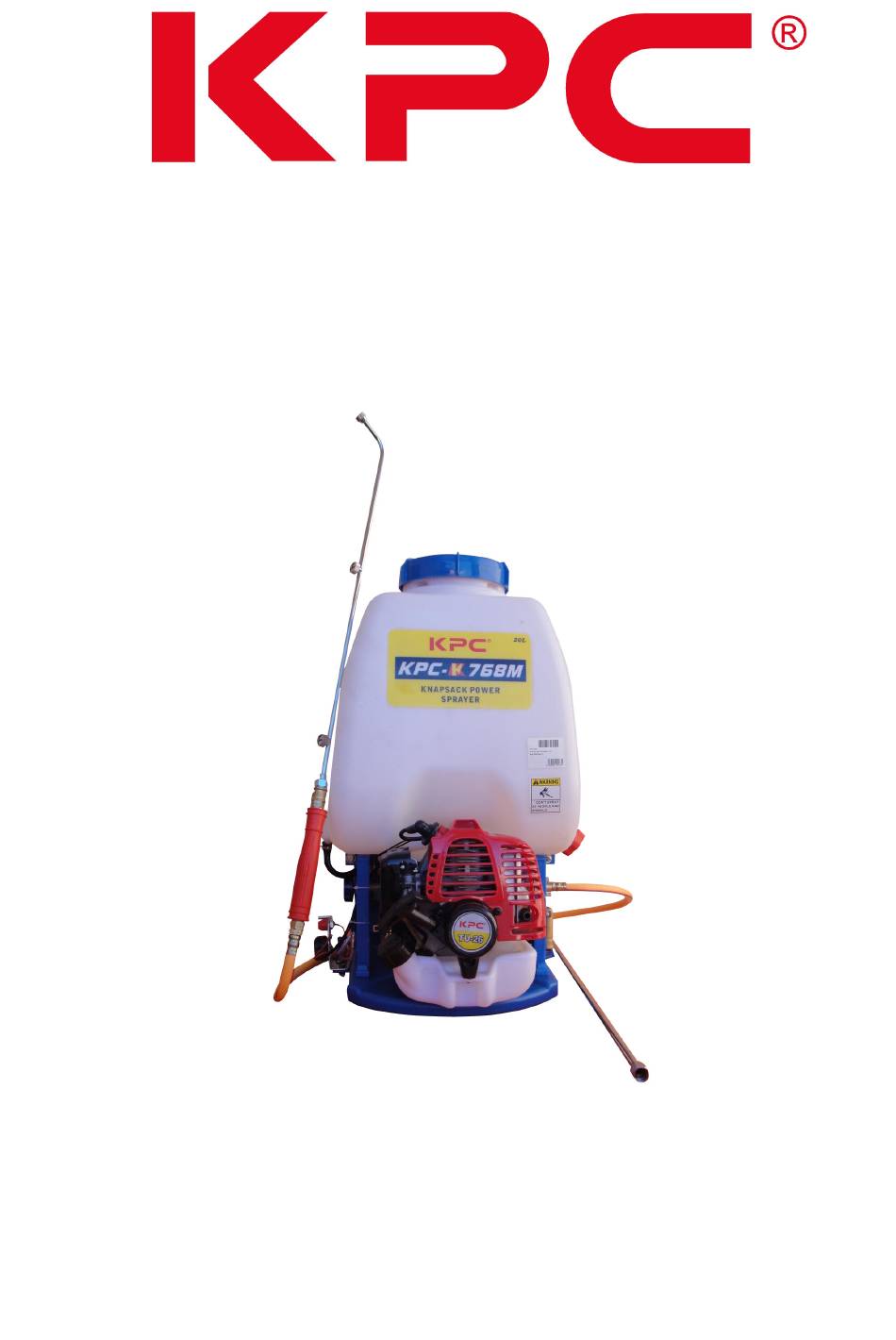

- Page 1 MANUEL D’INSTRUCTIONS KPC768M...
-
Page 2: Précaution
Nous vous remercions d’avoir porté votre choix sur le pulvérisateur KPC768M. Dans ce manuel, vous trouverez les instructions de fonctionnement et de maintenance du pulvérisateur. Toute l’information de ce manuel est basée dans les données actualisées disponibles au moment de l’impression. - Page 3 SYMBOLES Vous trouverez les symboles suivants dans le manuel d’instructions ainsi que sur votre appareil : Attention avec l’utilisation de l’appareil. Maintenir l’appareil et son réservoir de combustible éloigné de toute flamme ou feu. Lire avec attention les instructions d’utilisation avant de faire fonctionner l’appareil et avant de réaliser n’importe quelle tâche de maintenance, montage ou nettoyage.
-
Page 4: Application Correcte Et Précautions
APPLICATION CORRECTE ET PRÉCAUTIONS FONCTIONNEMENT DE LA PROCÉDURE : 1) Vérifiez la source d’alimentation. 2) Fixez un tuyau de haute pression. 3) Démarrez le moteur et ouvrez la clé de la sortie du pulvérisateur immédiatement pour libérer l’air résiduel de l’intérieur de la pompe (enlevez le tuyau de haute pression afin d’accélérer la libération d’air de la pompe). - Page 5 E. AUTRES 1. Remplacez le gicleur par un de neuf s’il est endommagé, et qu’il provoque une baisse de pression. 2. Remplacez le tuyau de pression ou les raccords, s’ils sont endommagés. Recommandations générales Pour des raisons de transport, le pulvérisateur sort de l’usine partiellement monté et il doit être monté...
-
Page 6: Recommandations Pour Le Travail
• Faites très attention lorsque vous travaillez sur une pente. • Ne touchez jamais le pot d’échappement chaud. SPÉCIFICATIONS Description Pulvérisateur à dos. Type KPC768M Pompe. Transmission horizontale Piston. 1 pièce (fonctionnement de deux voies) Cylindres. 2 pièces. - Page 8 PIÈCES DÉTACHÉES DE LA POMPE ET SAC À DOS Numéro Description Réservoir. Filtre du réservoir. Joint de couvercle Couvercle du réservoir Fixation de courroie Courroie Joint bouchon de vidange Rondelle pression Rondelle Bouchon de vidange Base Dossier Support base droit Support base gauche Vis de nylon Support fixation accélérateur...
- Page 9 Joint du couvercle 64-1 Joint du bouchon du niveau Bouchon du niveau Niveau de l’huile. Joint torique Bouchon de drainage Joint spi 70-1 Joint spi Joint torique Anneau d’ajustement Anneau d’engraissage. Joint spi supérieur Joint spi Joint spi Siège Cylindre 79+80 Engraisseur Ensemble valve...
- Page 10 MANUEL D’INSTRUCTIONS MOTEUR 1 E 33 F Le moteur a été conçu pour donner un service sûr et fiable tout en suivant le manuel d’instructions. Lisez ce manuel avec attention avant de mettre en fonctionnement le moteur, sinon, vous pouvez souffrir des lésions personnelles et endommager l’appareil. Remplissez le réservoir dans une zone bien ventilée et avec le moteur arrêté.
-
Page 11: Données Techniques
II. DONNÉES TECHNIQUES ARTICLE UNITÉ DONNÉES TECHNIQUES Type 1 cylindre, 2 temps, réfrigéré par air Modèle 1E31F 1E33F Capacité de décharge 22.6 25.6 Puissance max. KW/r/min 0.6/6500 0.7/6500 /révolutions Consommation du g/(kw.h) = / [ 740 = / [ 740 combustible Bruit dB(A) - Page 12 4. Tirez du starter plusieurs fois doucement et ensuite rapidement. NOTE: Si l’excès d’essence provoque des problèmes de démarrage, enlevez la bougie et le tuyau d’entrée, ouvrez la poignée de commande et l’accélérateur complètement, tirez plusieurs fois du starter, ensuite placez le tuyau et démarrez le moteur. Après le démarrage, ouvrez complètement la poignée de commande.
- Page 13 Image 6 Image 7 Image 8 VIII. EMMAGASINAGE Si le moteur va être emmagasiné pendant une longue période de temps, suivez les indications suivantes : 1. Enlevez le combustible du réservoir et du carburateur, fermez totalement la poignée de commande et tirez du starter 3 à 5 fois. 2.
- Page 15 IMAGE DESCRIPTION QUANTITÉ Vis M.5x12 Rondelle Poulie de démarrage Courroie de démarrage Corde de démarrage Carcasse de démarrage Poignée de démarrage Bouchon de la courroie de démarrage. Vis 4x16 Rondelle de 8 Écrou m.8 Levier d’air Ressort du levier Carcasse du filtre Rondelle de 4 Joint spi Base du carter...
- Page 16 Joint du cylindre Cylindre Vis 5x18 Rondelle pression 5 Rondelle 5 Couvercle du moteur Bougie Ressort pipette Joint pipette Pipette Caoutchouc câble bougie Couvercle Vis 5x20 Joint échappement Silencieux Vis 5x20 Vis 5x12 Etiquette Goujon Écrou 5 Couvercle silencieux Joint d’admission Tuyau d’admission Joint du carburateur Carburateur...
