Instalación de la chimenea (continuado)

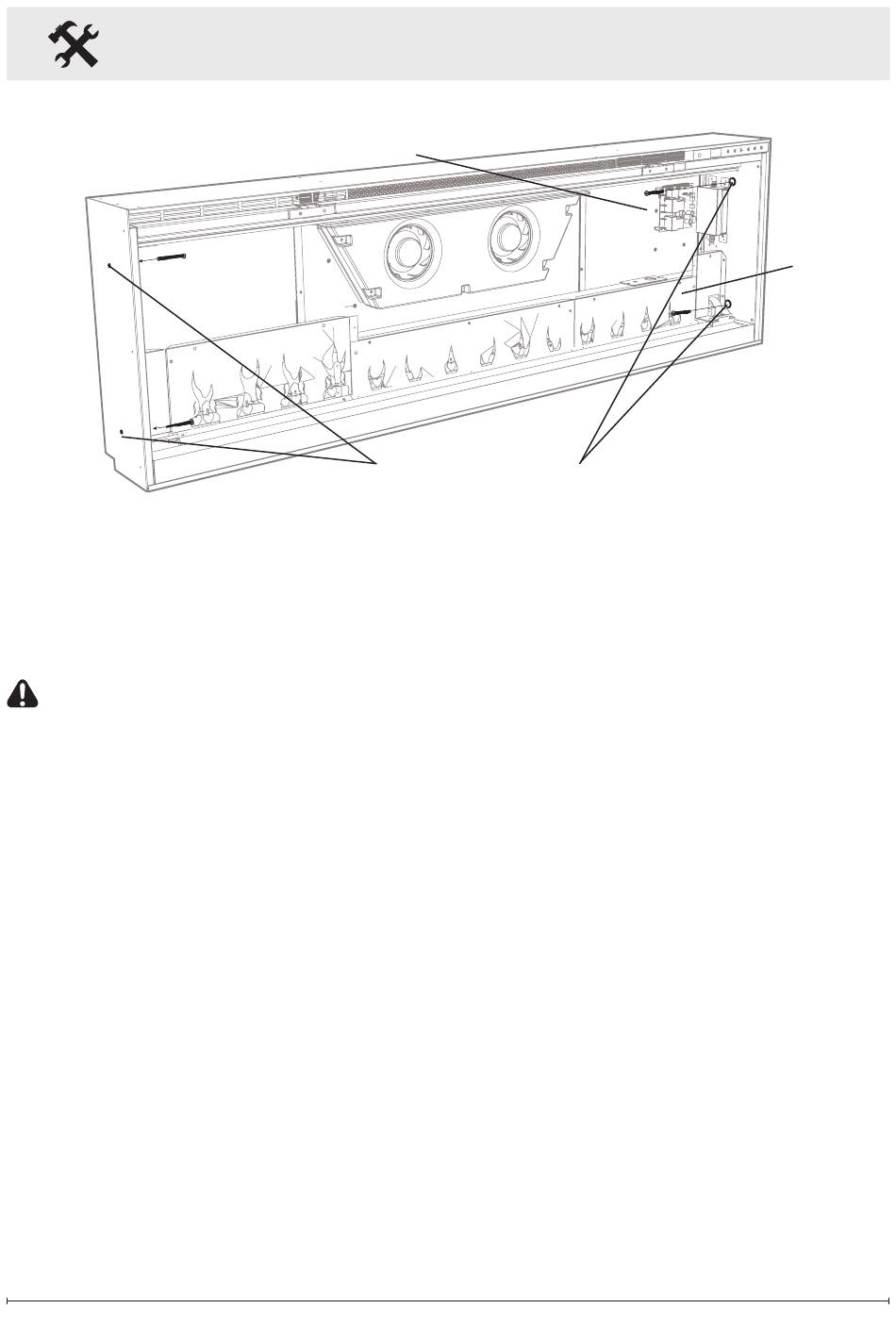

Figura 5
panel de control principal
Instalación 120 V - cable
directo
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
A 120 V de cable directo:
1. Corte el cable a una longitud
apropiada.
2. Conecte el cable L proveniente de
la unidad al cable de energía del
suministro eléctrico por medio de
un conector de torsión.
3. Conecte el cable N proveniente
de la unidad al cable neutro del
suministro eléctrico por medio de
un conector de torsión.
10
Orificios de montaje
4. Conecte el cable G de la unidad
al cable de tierra de la fuente
de alimentación con una tuerca
de cable o conecte el cable de
conexión a tierra a la cubierta
con el tornillo de conexión a tierra
suministrado, colocando el cable
entre el tornillo y la arandela de
seguridad y apriételo (Figura 4) .
5. Asegúrese de que todos los cables
estén seguros y no sobresalgan
del panel de la flama, para que no
queden visibles al momento de
terminar el ensamblaje.
6. En las instrucciones, continúe con
la parte final del ensamblaje.
Panel de
la llama
