Instalación de la chimenea (continuado)
Recomendaciones de
instalación con superficies
sobresalientes

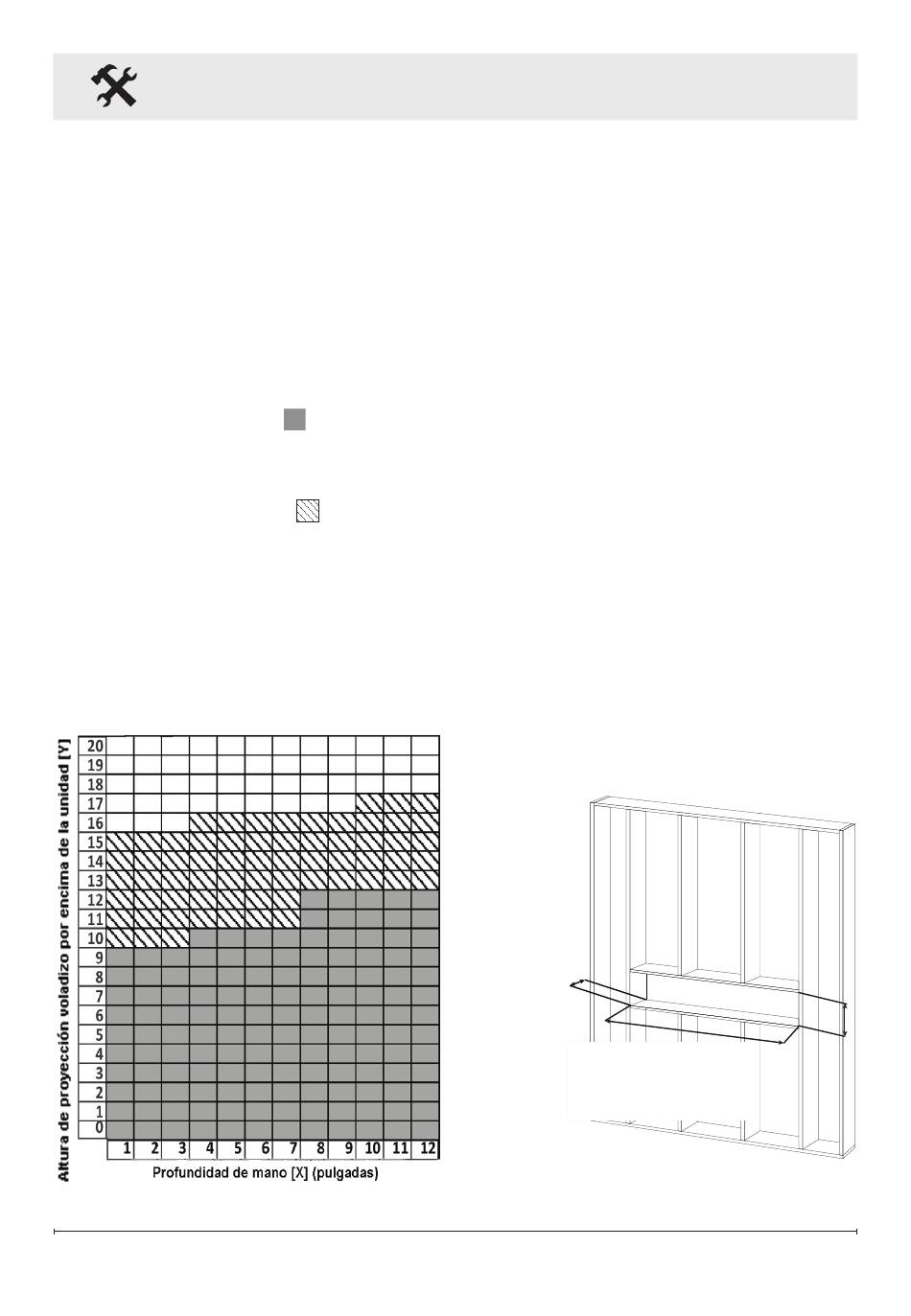

La Figura 2 proporciona las
recomendaciones despeje para
la chimenea. Las áreas sobre la
chimenea están marcadas de la
siguiente manera:
• La caja gris sólida (
temperaturas superiores a 65°C
(149° F).
• La caja sombreada (
temperaturas superiores a 40°C
(104° F).
• La caja transparente tiene
temperaturas menores a 40°C
(104° F).
Figura 2
8
Enmarcar la chimenea:
1. Prepare una pared con una
) tiene
) tiene
Figura 3
2" x 6"
2" x 4"
abertura de 16 pulgadas (40.6 cm)
altura,
• REL5 - 50 ⅝ " (128.7 cm)
• REL6 - 60 ⅝ " (154.0 cm)
• REL7 - 74 ⅝ " (189.7 cm
• REL10 - 100 ⅝ " (255.7 cm)
ancho, con apoyo en la parte
inferior con un mínimo de
3.5 pulgadas (9.0 cm) profundidad.
El apoyo se puede construir para
sostener el frente de la unidad
y permitir que los cables de
alimentación se ubiquen atrás o
enrasados en la parte posterior de
la unidad y que un orificio perforado
permita el paso de los cables
eléctricos.
5 1/2" (14.0 cm)
3 1/2" (9.0 cm)
REL5: 50 5/8" (128.7 cm)
REL6: 60 5/8" (154.0 cm)
REL7: 74 5/8" (189.7 cm)
REL10: 100 5/8" (255.7 cm)
(40.6 cm)
www.dimplex.com
16"
