1. Aperçu et technique de raccordement de modules d'E/S
1 Tournevis, lame
2,5 x 0,4
2 Orifice de déblocage
(intérieur)
3 Câble
4 Ouverture du
serre-câble
permettant d'insérer
les conducteurs
(extérieur)
5 Blocs de jonction

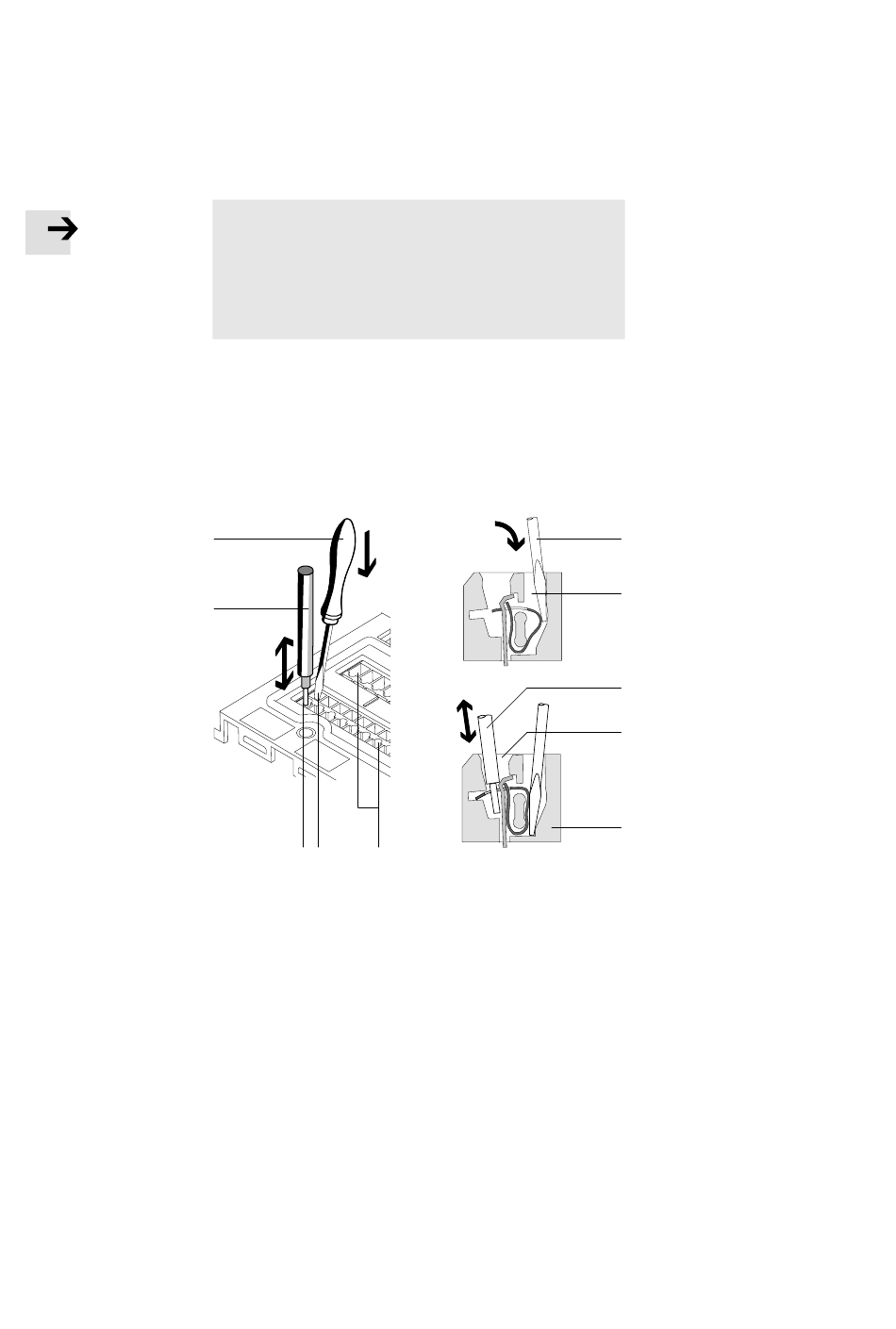

Fig. 1/3 : Câblage du bloc de jonction
1-12
Montage et démontage des câbles
Note
Pour garantir la sécurité du contact, ne raccorder qu'un
•
conducteur par borne à ressort.
Insérer uniquement le câble dans l'ouverture du serre-
•
câble. Le fait d'enfoncer un tournevis dans l'ouverture
du serre-câble risque d'endommager celui-ci.
Instructions relatives au montage et au démontage des
câbles :
1. Enfoncer le tournevis dans l'orifice de déblocage en le
faisant légèrement pivoter dans la direction de la traverse
médiane (voir Fig. 1/3).
Ceci permet de débloquer le serre-câble.
1
3
4 2 5
