RUGGEDCOM RX1512
Manuel d'installation, 04/2022, C79000-G8977-1057-22
Remarque
Pour des connexions sûres et fiables en cas de chocs ou de vibrations
importants, utilisez des cosses à anneau M3.5 d'un diamètre extérieur maximum
de 7 mm (0.28 in). Assurez-vous qu'aucun métal nu n'est exposé au-delà du
couvercle de sécurité.
Connectez le câble plus de la source d'alimentation à la borne positive (+) du
bornier.
Connectez le câble moins de la source d'alimentation à la borne négative (-) du
bornier.
Installez un cavalier entre la borne de terre contre les surtensions et la borne
de terre du boîtier . La borne de terre contre les surtensions est utilisée comme
conducteur de terre pour tous les circuits de suppression des surtensions et des
transitoires internes à l'unité.
À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez un câble
de mise à la terre (ou point de liaison) à la connexion de terre du boîtier sur
l'appareil. Assurez-vous que la cosse est serrée avec un couple de 1,1 N·m (9.5
lbf·in).
1
2

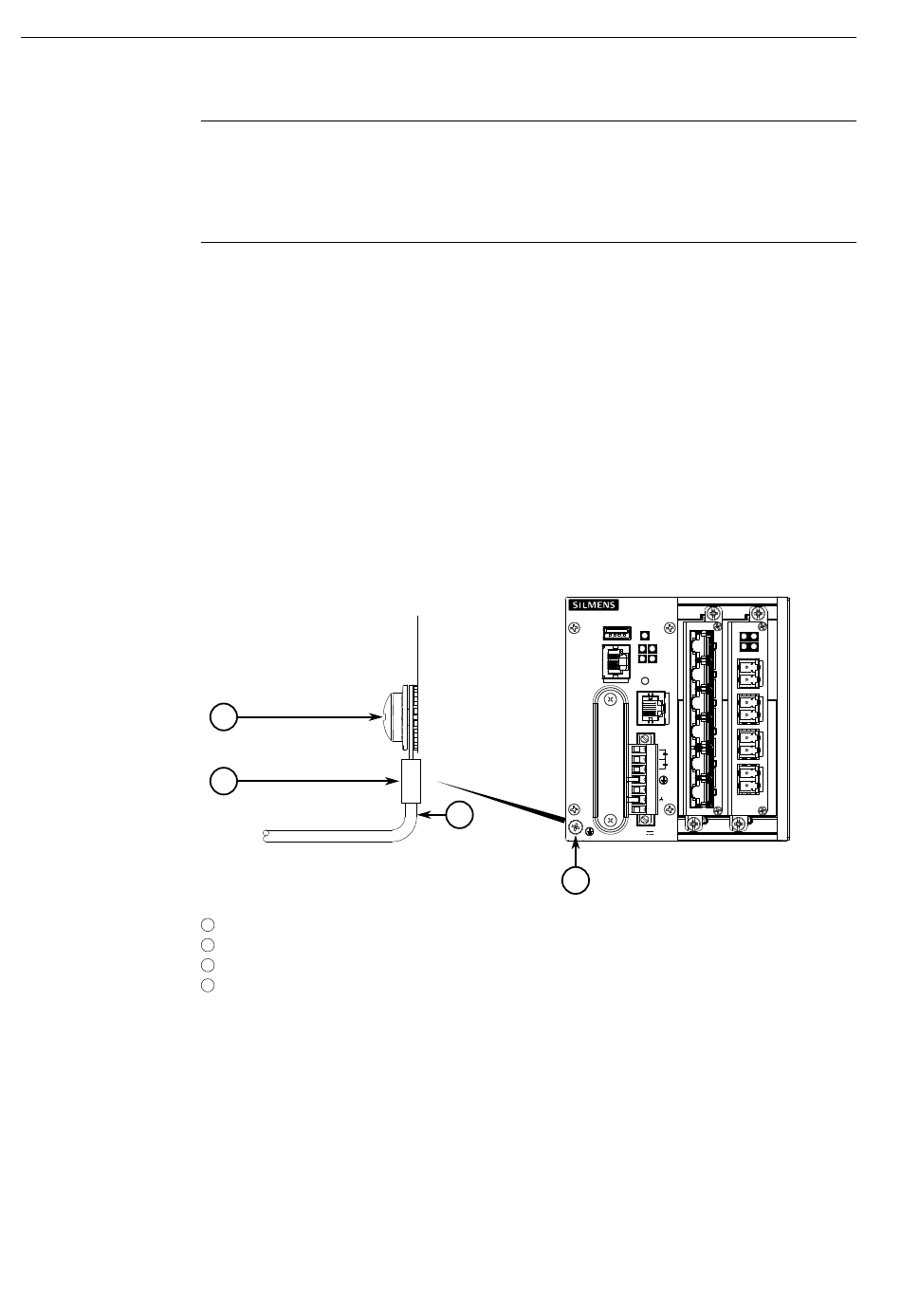

Cosse circulaire de taille 10
1
Vis de taille 10-32
2
Connexion depuis une source d'alimentation externe
3
Connexion de terre du boîtier
4
Figure 2.6
Connexion de terre du boîtier
Installez le cache de protection sur le bornier. Ceci est obligatoire pour les
alimentations 48 V CC et -48 V CC.
2.5.1 Connexion d'une alimentation CC basse tension
3
4
Installation de l'appareil
15
