2.5.1 Connexion d'une alimentation CC basse tension
1.
14
Connectez le bornier d'alimentation à l'appareil.
1
5
Borne de terre des ondes de choc
1
Borne positive (+)
2
Borne de terre du châssis
3
Borne négative (-)
4
Cavalier
5
Connexion de terre du boîtier
6

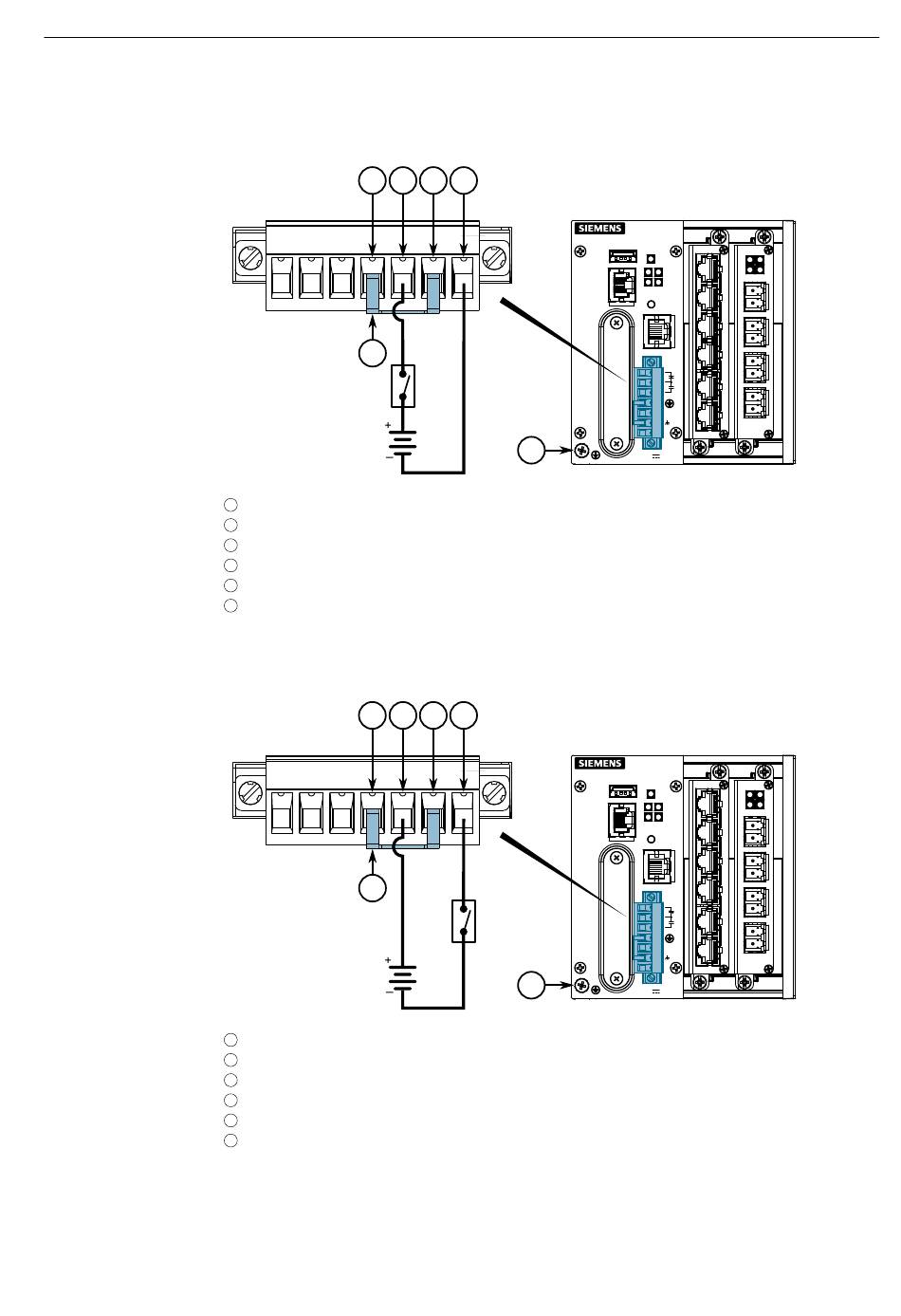

Figure 2.4
Câblage du bornier CC pour alimentations en courant continu positives
1
5
Borne de terre des ondes de choc
1
Borne positive (+)
2
Borne de terre du châssis
3
Borne négative (-)
4
Cavalier
5
Connexion de terre du boîtier
6
Figure 2.5
Câblage du bornier CC pour alimentations en courant continu négatives
2
3
4
6
2
3
4
6
