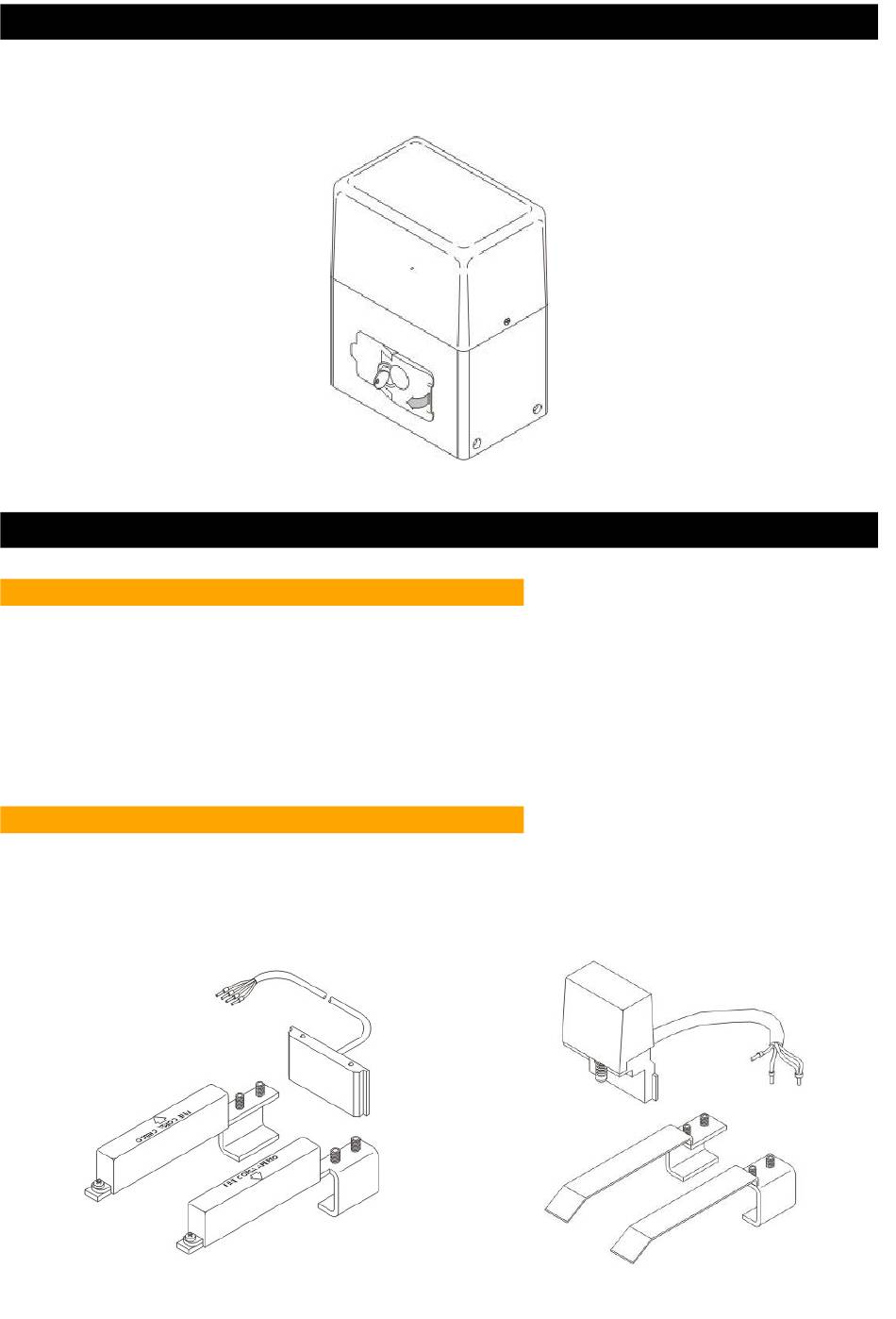

Fonctionnement manuel

Pour débloquer le moto-réducteur, introduire la clé puis la tourner. Tirer ensuite la poignée de la petite
porte comme indiqué à la fig. 4.

Fin de course

SML 30/40
Un fin de course mécanique (FCM) ou un fin de course électronique (FCE) peuvent être montés sur les
SML 30/40.
Contrôler sur le fin de course mécanique que le frottement du ressort sur la pièce d'appui se
•
produise correctement. Intervenir sur la pièce d'appui pour les petites mises au point.
S'assurer sur le fin de course électronique que chacune des pièces d'appui munies d'aimants soit
•
suffisamment proche du fin de course électronique pour garantir l'arrêt du moteur. La distance à
respecter entre aimant et FCE doit être comprise entre 5 et 10 mm.
Câbles FCE
Jaune (alimentation 24V)
Marron (négatif et commun fin de course)
Vert/Blanc (contacts fin de course)
FCE
Fig. 4
FCM
