Installation

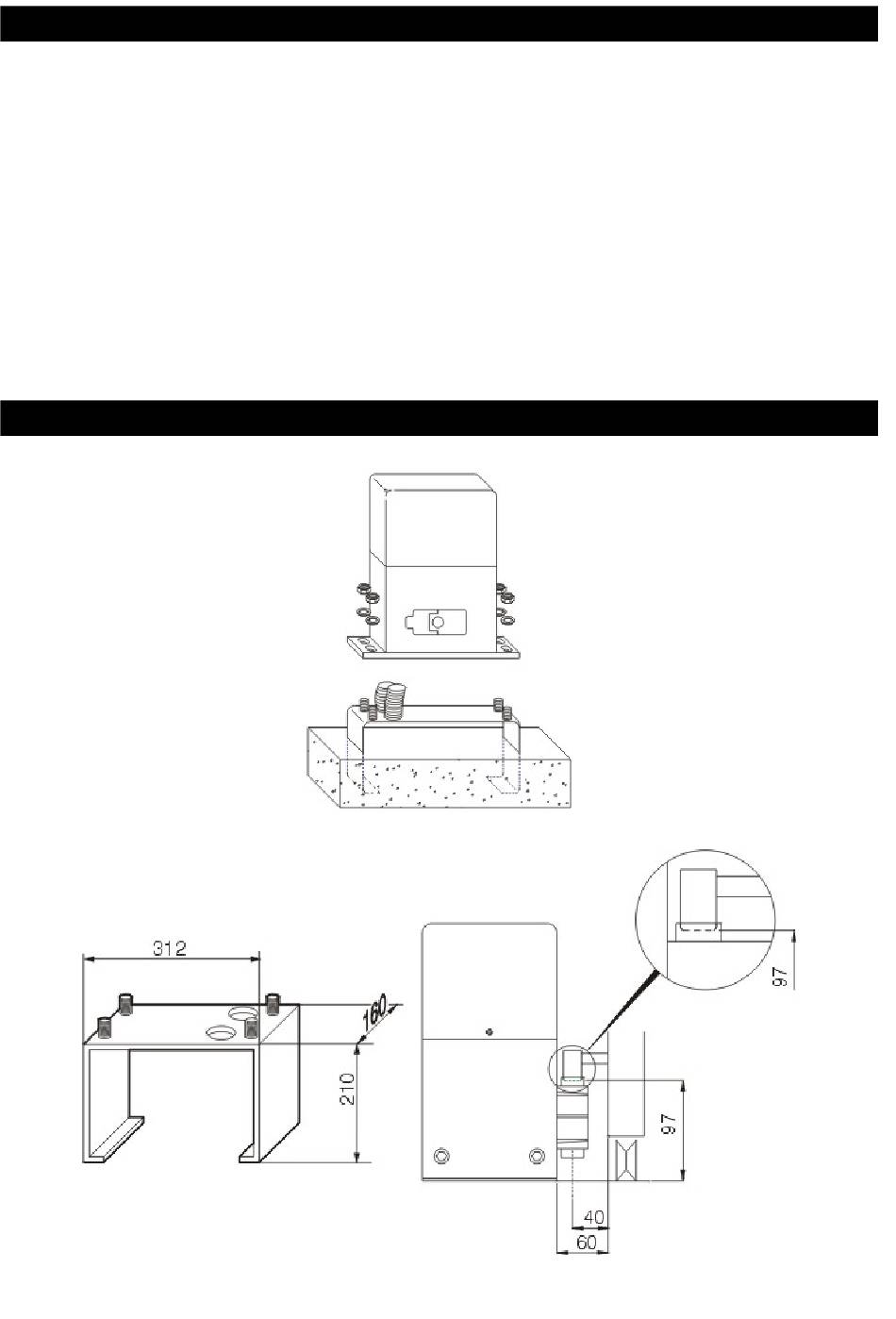

1. Creuser les fondations en tenant compte des mesures de la contre-plaque de fondation (Fig. 2).
2. Placer dans la tranchée les tuyaux d'adduction des câbles d'alimentation et de raccordement
externe.
3. Noyer dans le béton, après en avoir contrôlé l'horizontalité, les tuyaux et la contre-plaque de
fondation.
Fixer, en utilisant les écrous fournis, la plaque d'ancrage en dotation sur la contre-plaque de
fondation; régler la position du motoréducteur en agissant sur les fentes de la plaque même (Fig.
1).
Assurer toujours un jeu d'2 mm entre la crémaillère et le pignon de façon à ce que le poids du
portail ne repose pas sur le motoréducteur.
Si le portail est doté d'un solide soubassement en ciment, le motoréducteur peut être ancré
directement au sol (sans contre-plaque de fondation) à l'aide de 4 vis tamponnées robustes.
N.B.: Respecter absolument les cotes de la Fig. 3.
Mesures d'encombrement
Fig. 2
Fig. 1
Fig. 3
