UFO
compact-Aufbereitungssystem
Transmodulator DVB-S(2)-COFDM
Merkmale
■
DVB-S/HDTV-Kanalzug zum Einbau in die UFO
Grund/Basis- bzw. Erweiterungseinheiten UFG 3xx, UFG 4xx
■
Zur Aufbereitung von einem HDTV-Sat-Transponder oder
DVB-Sat-Transponder in GA-Anlagen
■
Wandelt ein 8PSK-moduliertes DVB-S2-Signal oder QPSK-
moduliertes DVB-S-Signal in ein COFDM-moduliertes
Ausgangssignal um.
■
Zwei Eingänge A/B, einstellbar über die zentrale Steuerung
aus bis zu 8 Sat-Signalen (z.B. zur H/V-Umschaltung)
■
DiSEqC
TM
1.0 zur Ansteuerung externer Multischalter
■
Alle wesentlichen Übertragungsparameter können über die
zentrale Steuerung eingestellt werden
■
Ausgangspegel über die Steuerung einstell- und abschaltbar
■
Nachbarkanal-tauglich
■
MPEG-Transportstromprozessor
•
Zur Einstellung einer konstanten Ausgangs-Datenrate
(Stuffi ng) mit PCR-Korrektur
•
Mit Programmfi lter zum Ausblenden einzelner TV- und Radio-
Programme (komfortablere Einstellung mit USW 30 und
UFX 31x)
•
Zur NIT-Anpassung (Kabel-NIT, dazu UFX 31x erforderlich)
•
Zur CAT-Anpssung, z.B. zum Einstellen der Operator-ID
■
Erweiterbar mit Common Interface-Nachrüstsatz UFZ 394 zur
Aufnahme von zwei CA-Modulen
■
COFDM-Modulator mit 2K-IFFT für QPSK, 16/64-QAM
(Werkseinstellung 64-QAM)
■
MPEG-Transportstrom-Prozessor und COFDM-
Modulator als FPGA-Lösung
Technische Daten
Typ
Frequenzbereich
Bestell-Nr.
(MHz)
Eingang
1)
Ausgang
950-2150
UFO 331/TP
K
20610100
¹
)
Einstellbar in 1 MHz-Schritten
2)
Einstellbar in 7 MHz- bzw. 8 MHz-Raster, Feineinstellung in 250 kHz-Schritten
3)
Abhängig von COFDM-Parametern Guard Intervall, Coderate und Modulation
4)
Bei Beschaltung beider Eingänge, A und B, ist darauf zu achten, dass in etwa gleiche Eingangspegel anliegen
®
compact-
Eingangs-
4)
Eingangspegel
Datenrate
2)
(dBµV)
47-862
2-45 (S1)
K
55-85
2-30 (S2)
■
Software- Update über Steuerungs-Schnittstelle
möglich
■
Zulässige Umgebungstemperatur beim Einsatz in:
•
Basiseinheit mit Lüfter (UFG 412): -20°C bis +50°C
•
und Erweiterungseinheit ohne Lüfter (UFG 3xx):
-20°C bis +40°C
■
Erforderlicher Software-Stand der Steuerung:
ab V9.32
■
Abmessungen (B x H x T) in mm: 265 x 27 x 170
■
Verpackungs-Einheit / Gewicht (St./kg): 1 / 0,8
Ausgangs-
Modulation Error
Datenrate
3)
Rate
(MS/s)
(Mbit/s)
(dB)
33,5 (< 400 MHz)
4,98-31,67
32 (> 400 MHz)
1 / 14

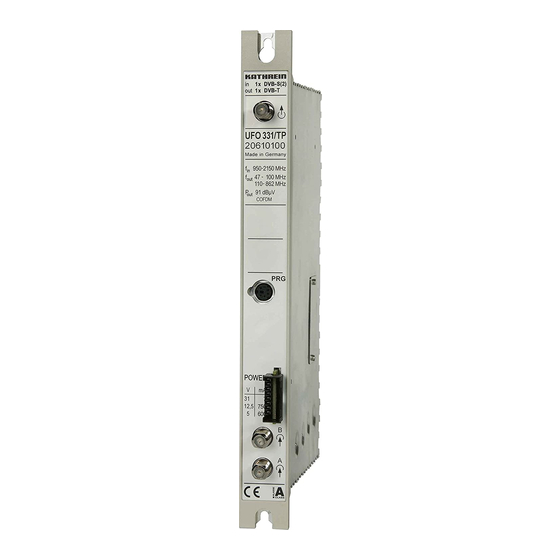

UFO
331/TP
Ausgang
(F-Connector-Buchse)
Feld für
beigelegten Aufkleber
Buchse zum Anschließen
der Steuerung (Mini-DIN)
Anschluss für Strom-
versorgungs-Bus
Sat-ZF-Eingang B
(F-Connector-Buchse)
Sat-ZF-Eingang A
(F-Connector-Buchse)
Max. Aus-
Einstellbereich/
gangspegel
Ausgangspegel
(dBµV)
(dBµV)
91
81-91
20610100
Strom-
aufnahme
(V/mA)
5 V/500
12,5 V/750
31 V/7
